Dettagli:
Termini di pagamento e spedizione:
|
larghezza della bobina: | 1500mm/2000mm/2500mm | Gamma di spessore: | 4.0 - 16.0mm |
---|---|---|---|
Servizio di assistenza al cliente: | Costruisce disponibile per assistere oltremare | Velocità di taglio: | 0-40m/min |
materiial: | HRC; CRC; GI; PPGI | colore: | verde o blu o altro |
Garanzia: | 1 anno | Peso della bobina: | 10-15Ton |
Evidenziare: | macchina della taglierina della lamiera sottile,macchina di taglio della striscia |
Introduzione:

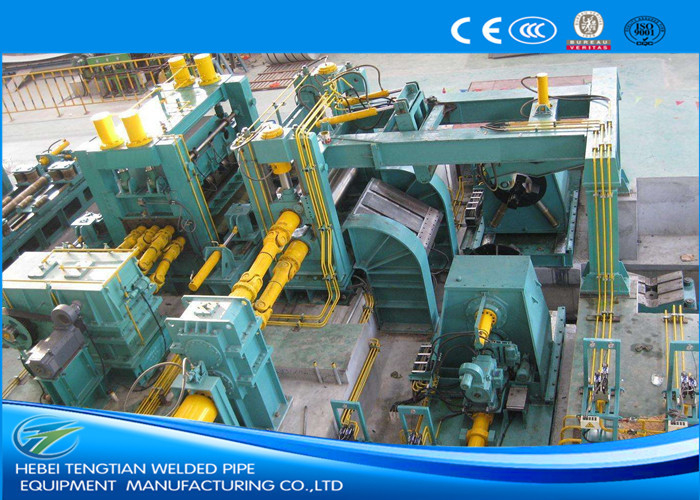

Di linea taglio lunghezza del piatto spesso può soddisfare la richiesta del cliente della linea la velocità massima 20m/min svolgendo e livellando una striscia della bobina e poi tosando la striscia piana livellata a determinata lunghezza degli strati.
Della la linea taglio lunghezza (linea macchina del piatto CTL) ha una macchina dilivellamento ed una macchina livellatrice fine guidate dai motori a corrente alternata O di CC e la lunghezza-riparazione è dal codificatore, di taglio lo stile è fermata-taglio.
Della la linea taglio lunghezza del piatto spesso è composta: arrotoli l'automobile di caricamento, il decoiler del Doppio mandrino, la guida stile portale della bobina-testa, stampa & spalare l'attrezzatura, pizzico-alimentarsi & pre-livellare, trasmettono la tavola, (la guida laterale, il regolatore di bordo, argano del residuo del bordo, trasmette la tavola), la guida laterale, la macchina livellatrice principale, lo strato finale spedicenti l'attrezzatura, il codificatore della lunghezza-riparazione, la macchina di taglio idraulica, la tavola del rotolo della consegna & piatto-invianti-fuori l'attrezzatura, pneumaticamente la tavola dell'accatastamento-su, il circuito idraulico, il sistema di controllo elettrico, ecc.
Della la linea taglio lunghezza del piatto spesso (linea macchina del piatto CTL) misura le bobine d'acciaio con spessore: (3~12mm, 4~16mm, 5-20mm) e la larghezza variabile e la lunghezza degli strati finiti dipendono dal bisogno pratico del cliente.
Vantaggi & caratteristiche della nostra macchina di taglio della bobina:
1. La linea la velocità può spettare a 20m/min, strati di lunghezza di 4-5pcs/min 2000mm nella media.
Livellamento della precisione: ±1.5mm/㎡
Precisione di lunghezza di strato: ±0.5mm/m
Precisione diagonale di lunghezza dello strato: ±1mm/m
2. il peso delle bobine di piatto spesse è pesante fino a 30T, 35T o 40T, decoiler del doppio cono è adeguato.
3. il forte apri stile portale della bobina-testa compreso la guida, la stampa ed il mestolone della bobina-testa può assicurarsi decoiling uniformemente accendere.
4. Per fare le lamiere di acciaio piane, il diametro del livellamento dei rulli dovrebbe essere scientifico adeguato, confermiamo il diametro del livellamento dei rulli dalle esperienze reali e di organizzazione del calcolo quando elabora della la linea taglio lunghezza del piatto.
5. I rulli di sostegno installati in sostegno di sostegno possono appoggiare strettamente il livellamento dei rulli fino a non si assicurano deformazione del livellamento dei rulli mentre livellano.
6. due volte livellare è sistemato della nella linea taglio lunghezza del piatto spesso, per assicurare il buon effetto di livellamento.
Il cliente può scegliere di includere il regolatore di bordo, per sistemare fuori dai bordi inutili.
7. lo Finale-strato che spedisce l'attrezzatura invia gli strati finiti sulla tavola pneumatica dell'imballaggio.
8. Adottiamo le parti di buona qualità per la linea macchina del piatto CTL fornita dalla società famosa di marca, per esempio controllo dello SpA di Mitsubishi, parti idrauliche Fuxin/di Yuken, cuscinetti di HRB/ZWZ/SKF, ecc
La specificazione di dettaglio come segue:
Linea spessore del piatto CTL della striscia della macchina: 4~16mm
Larghezza della striscia: 500~1500mm/800-2000mm/1100-2500mm
Livellamento del rullo: Φ220mm, 11pcs
Materiale di livellamento del rullo: 40Cr, HRC54-55
Linea potere del piatto CTL della macchina per livellare: motore di CC 160KW + controllo di velocità di CC di Eurotherm 590.
Velocità di taglio: (0~20) m/min, regolabili
Forma di specificazione di macchina di taglio della bobina:
Modello | spessore | larghezza | Lunghezza | Livellamento della velocità |
CTL-12 x 1600 | 3. - 12mm | 600-1600mm | regolabile | 20m/min massimo |
CTL-16 x 1800 | 4-16mm | 1000-1800mm | regolabile | 20m/min massimo |
CTL-20 X 2000 | 5-20mm | 1000-2000mm | regolabile | 20m/min massimo |
Nota: I dati nella forma appena come riferimento secondo le gamme generali, sempre progettiamo e rendiamo ad ogni piatto spesso della la linea taglio lunghezza, la linea macchina del piatto CTL secondo i requisiti specifici di ogni cliente, in modo da ogni cliente può comprare la sua propria linea soddisfatta noi. |
