Materiale: | acciaio al carbonio, acciaio inossidabile, acciaio bassolegato | Diametro del tubo: | 21 - 63mm |
---|---|---|---|
Velocità del prodotto: | 50m/min massimo | Max.Thickness per il tubo quadrato: | 0.8-3.0MM |
certification: | CE ISO | sistema d'ingranaggi del verme: | Max.80m/min |

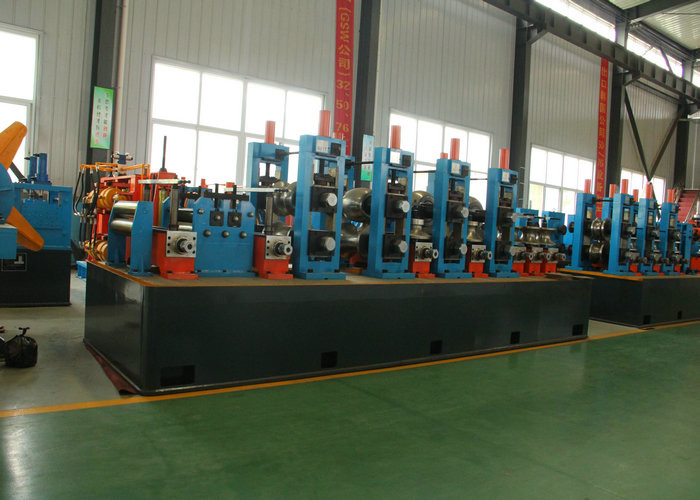

Evidenziare: | Laminatoio per tubi di ERW,Macchina di taglio Line |
DESCRIZIONE DELLA SOCIETÀ
La nostra società è un produttore professionista dell'attrezzatura saldata ad alta frequenza del tubo di profilo del rotolo, di un laminatoio a freddo di quattro rulli, dell'attrezzatura ad alta velocità del taglio, dell'attrezzatura di stampaggio a freddo di precisione, dell'attrezzatura saldata del tubo dell'acciaio inossidabile e di tutti i tipi di sezione trasversale complicata. È una delle fabbriche speciali domestiche più in anticipo che siano impegnate nella fabbricazione dell'attrezzatura saldata del tubo in Cina.
PARAMETRI TECNICI
Specificazione: | Φ76×8.2 |
Diametro del tubo: | Φ13~Φ76mm |
Spessore del tubo: | 3~8.2mm |
Materiali del tubo: | Q195, Q215, Q235 |
Velocità della saldatura: | 10~30M/Min |
Specificazione
Modello | Diametro (millimetro) | Spessore (millimetro) | Velocità (m/min) | Alimentazione di rete (chilowatt) | Saldatore di HF (chilowatt) | Area (m2) |
HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
Decoiler idraulico
1. Capacità di carico: 4000kg
2. Larghezza della bobina: 150 410mm
3. Spessore: 2.0mm 5.0mm
4. Diametro interno: ø500mm ø700mm
5. Diametro esterno: ø1000mm ø1500mm
Alimentazione elettrica
1. Potere del motore dell'attrezzatura: 132kw x 2+ 45kw +30kw+30kw=369kw
2. Potere della stazione di HF: 400kw
Taglio e saldatrice anteriori
Assicuri l'alimentazione continua del materiale
Ingabbi l'accumulatore
1. Capacità di accumulazione: 150 300mm
2. Velocità di alimentazione: ≥ 100m/min
3. Regolazione manuale
4. Potere del motore: 30kw
Alimentazione & appiattire & rotolo che forma macchina
1. Due rulli di alimentazione e cinque rulli di spianatura
2. Formazione della macchina
---Stazione orizzontale del rullo: 7 insiemi
Asse di rullo: ø100mm, 40Cr
Materiale del rullo: acciaio 45#
---Stazione verticale del rullo: 9 insiemi
Asse di rullo: ø60mm, 40Cr
Materiale del rullo: acciaio 45#
---Trasmissione dell'azionamento: 7 insiemi
Ingranaggio: 40CrMnTi e 40Cr, asse: 40Cr
14 insiemi dell'albero di trasmissione
---Espellendo e raccolta del residuo
---dispositivo di Sbavatura-pulizia
---Dispositivo dell'incollatura
---Raddrizzamento del dispositivo
Sistema di raffreddamento ad acqua
Stazione di HF
1. Alimentazione elettrica: 380V/220V, 50HZ
2. Potere di lavoro: 300KW
Sistema di azionamento principale
1. Motore principale: Z4 serie, CC 132KW
2. Riduttore principale: ZQ750-10.35
Il volo di CNC ha visto
1. Spessore di taglio: 2.0mm 5.0mm
2. Lunghezza di taglio: 4 8m
3. Taglio O.D: ø48 ø130mm
4. Velocità di taglio: 6-8 tagli/min
5. Tolleranza di taglio: ≤ 6mm
6. Potere del motore: 45 chilowatt, classificano il motore a corrente alternata 2
