Attrezzatura del tubo saldata Tengtian di Hebei che fabbrica il Co., srl.
Qualità in primo luogo, cliente in primo luogo
Sales & Support:
|
Dettagli:
Termini di pagamento e spedizione:
|
| Diametro del tubo: | 25-76 mm | Velocità del prodotto: | 100m/min massimo |
|---|---|---|---|
| Materiale: | acciaio al carbonio, acciaio inossidabile, acciaio bassolegato | Il taglio ha visto: | Taglio della sega di attrito |
| sistema d'ingranaggi del verme: | Max.80m/min | spessore del tubo: | 1-4mm |
| Potere (W): | 200KW | Peso: | 5-15T |
| Evidenziare: | 100m/Min Square Tube Mill,laminatoio per tubi quadrato di 76mm,l'attrito ha visto il taglio del laminatoio per tubi |
||
| Tipo di saldatura | Saldatura ad alta frequenza |
| Applicazione | Trasporto della costruzione, dell'acqua e del gas |
| Tipo di formazione | Formandosi dai rulli |
| Caratteristica | Alta velocità. Alta precisione |
| Requisito speciale | Può essere la progettazione secondo il requisito di cliente |
| Linea velocità | 100m/min |
| Lunghezza della metropolitana | 4m-12m |
| Gamma di spessore della parete | 1mm-4mm |
| Parole chiavi del prodotto | tubo d'acciaio unico che fa macchina |
La componente di attrezzatura
1. Uncoiler a doppia testa:
Il freno è controllato dal cilindro ed il modello del cilindro è SC80X25FA.
(1) il peso massimo della bobina: 5T
(2) il diametro interno della bobina: 440-510mm
(3) lo spessore della striscia: 5.0mm
(4) la larghezza massima della bobina: 400mm
2. macchina di taglio idraulica della Doppio colonna:
(1) larghezza d'acciaio della striscia da tagliare: ≤400mm
(2) spessore d'acciaio della striscia da tagliare: ≤5mm
(3) tagliando metodo: potere del cilindro idraulico
(4) potere di pompaggio del motore: 5.5Kw
3. Immagazzinando il dispositivo compreso l'accumulatore a spirale e l'accumulatore della gabbia, potete scegliere da loro:
3-1. Accumulatore a spirale (ø5m): Compreso quanto segue (1) - (5)
(1) vassoio basso di capovolgimento:
Si compone del sostegno, del rullo livellato e del rullo verticale. L'acciaio livellato della striscia dei supporti a rulli auxiliarily ed il rullo verticale può regolare e guidare la striscia, è vestito per il bandwidth≤400mm.
(2) macchina di spianatura & d'alimentazione:
La parte di rotazione comprende la trasmissione e l'accoppiamento universale. La base è struttura d'acciaio. È vestito per bandwidth≤400mm. Con il freno pneumatico ed il motore 18.5KW.
(3) accumulatore:
Usato per la conservazione, il carico e lo scarico e determinare della striscia, composta della parte di potere, dentro la pista, rullo verticale, rullo livellato, fuori del rullo di blocchetto di pista, alimentantesi bloccando rullo. La parte di rotazione comprende il motore, la trasmissione e l'accoppiamento universale.
(4) alto vassoio di capovolgimento:
Formato dal sostegno, dal rullo livellato e dal rullo verticale. È vestito per il bandwidth≤400mm.
(5) gruppo di regolazione elettrico:
accumulatore 3-2.Cage: Compreso quanto segue (1) - (3)
(1) macchina d'alimentazione:
Il tipo di pressione e d'alimentazione macchina d'alimentazione dell'due-asse si compone di azionamento, premere, bloccante il rullo. È vestito per bandwidth≤400mm.
(2) gabbia di raccolta materiale:
Usato per la conservazione, composto del recinto d'acciaio, dell'inferriata d'acciaio, dell'ozioso, del rullo livellato e del chakpa della mente.
(3) gruppo di regolazione elettrico:
La produzione originale principale e le parti d'uso di attrezzatura elettronica sono conforme al GB. Sistema a quattro vie trifase.

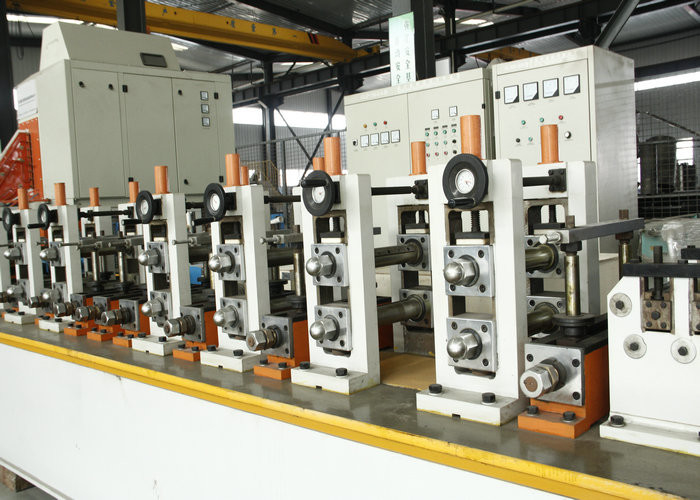

4. Il motore principale del mulino:
(1) facendo parte: sette rulli cavalletto tipi delle unità
(2) parte di saldatura: Saldatura di induzione ad alta frequenza semi conduttrice
(3) parte di raffreddamento: raffreddamento del liquido refrigerante
(4) parte di finitura: cinque rulli cavalletto tipi delle unità
Il parametro tecnico principale della linea difabbricazione
(1) diametro del tubo: φ60-ø120mm
(2) spessore della parete del tubo: 2.0-5.0mm
(3) il motore elettrico: Fare parte: 110Kw, parte di finitura: 132Kw.
(4) diametro livellato dell'asse del rullo: ø100, 40Cr materiale
(5) diametro verticale dell'asse del rullo: ø70, 40Cr materiale
5. Ad alta frequenza semi conduttore:
(1) modello: GGP400-0.2-HC
(2) alimentazione in ingresso entrata: 3p, 380V, 50HZ
(3) potenza di uscita: 400KW
6. Il volo controllato da computer ha visto:
(1) accuratezza della scala: ±3mm
(2) lunghezza della scala: 4-8m
(3) la velocità massima: 70m/min
(4) movimento delle seghe: pneumatico (oscillando)
(5) utilizza la lama per sega circolare del metallo
7. Scarico della tavola:
Modello: Trasportato sul modo di rotolamento, invertito pneumaticamente (con 3Kw, 6 classi vanno in automobile)
Laminatoio per tubi di ERW l'altro modello
| Modello | Gamma del diametro | Spessore del tubo | Linea velocità (m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
1) Invieremo l'ingegnere per l'installazione e la formazione dei vostri lavoratori come fare funzionare questa macchina nel modo corretto.
2) Gruppo della garanzia
Una garanzia di qualità di anno, riparazione di garanzia di vita. Durante il periodo di garanzia di qualità, eccezione fatta per i guasti causati dall'errore umano, le parti di riparazione saranno fornite gratis. Dopo il periodo di garanzia di qualità, faccia pagare soltanto il costo dei pezzi di ricambio.
3) Assicuriamo la pre-vendita ed il servizio di dopo-vendita.
servizio di pre-vendita: progettazione dell'officina e progettazione dell'uscita di produzione
servizio di dopo-vendita: installazione ed addestramento e nell'l'ingegnere esperto per lavorare.
4) possiamo inoltre abbiamo inviato l'ingegnere che lavora per voi mesi del serval o 1 anno. L'ingegnere vi aiuterà a migliorare l'uscita, a ridurre lo spreco ed a fare diminuire il costo.
5) Assicuriamo il progetto di servizio di pre-vendita per l'intero progetto per il tubo di acciaio inossidabile che fa la fabbricazione del tubo del acciaio al carbonio.
6) saremo responsabili del caricamento e della spedizione.
