Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | HRC, CRC, lamiera di acciaio galvanizzata | Tensione: | 220/380/415/420/440V |
---|---|---|---|
Velocità del mulino: | 120m/min massimo | Garanzia: | 1 anno |
Lama: | Coltello circolare | Tolleranza di larghezza: | +/-0.05MM |
Controllo: | PLC | Servizio di assistenza al cliente fornito: | Costruisce disponibile per assistere il macchinario oltremare |
Evidenziare: | Macchina di taglio Line,macchina di taglio della striscia |

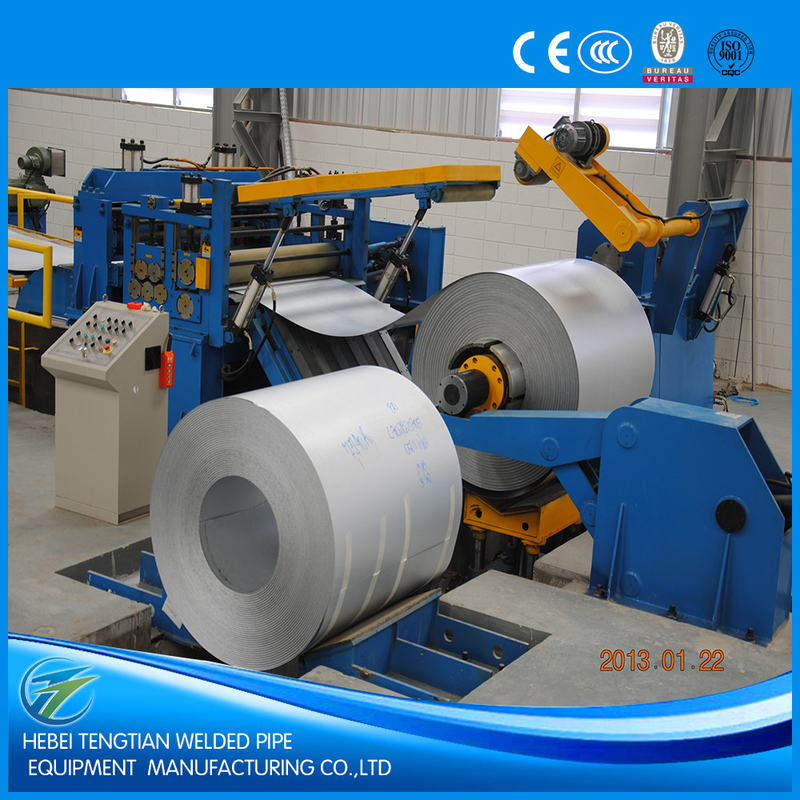

Macchina di taglio d'acciaio semiautomatica della lamina di metallo di alta precisione
Descrizione dell'attrezzatura
Una linea di taglio, anche chiamata macchina di taglio, è adatta a svolgimento della bobina del metallo in una striscia, a taglio nelle strisce più strette della larghezza necessaria ed a retrocederle per la vendita o la procedura seguente.
Il taglio della linea può essere categorizzato nella striscia sottile che fendono la linea e nella striscia spessa che fende la linea per lo spessore della striscia o della striscia del rame che fende la linea, l'acciaio del silicio, l'acciaio inossidabile, l'alluminio, la striscia del acciaio al carbonio che fendono la linea, ecc per il materiale elaborato.
Una linea di taglio è composta
1. Automobile di bobina di caricamento
2. Uncoiler
3. Dispositivo del raddrizzatore
4. Roll&leveler di pizzico & tagliatrice idraulica
5. Pozzo del ciclo
6. Guida laterale
7. Taglierina
8. Piattaforma di transizione & argano del residuo
9. Pozzo del ciclo
10. Stazione di tensione
11. Recoiler
12. Scarico dell'automobile di bobina
Prenda con ciò come esempio una striscia sottile che fende la linea usata per svolgersi, il taglio e retrocedere del acciaio al carbonio laminato a freddo, la striscia d'acciaio galvanizzata calda con una gamma di spessore di 0.3-3.0mm e una gamma di larghezza di 800-1250mm.
Parametro tecnico principale
Materiale: Acciaio al carbonio laminato a freddo e laminato a caldo, acciaio galvanizzato.
Spessore materiale: 0.3-3.0mm
Larghezza materiale: 800-1250mm
Identificazione della bobina.: Φ508mm/Φ610mm
Bobina O.D.: ≤Φ2000mm
Peso della bobina: massimo 20 tonnellate
Larghezza della striscia più stretta fenduta in: 25mm (striscia thickness≤1mm)
Precisione di taglio di larghezza: ±0.05mm (striscia thickness≤1), ±0.1mm (striscia thickness>1.5mm)
Taglio dell'ufficio: 0.03minimum, 5% dello spessore di viaggio
No di taglio: 25no. (thickness1mm), 12no. (thickness2mm), 7no. (spessore 3mm)
Linea velocità di lavoro: 150m/min massimo
Potere totale: Approx.210kw
Il taglio della linea macchina è solitamente è personalizzato secondo i requisiti del cliente, finchè fissate i parametri ed i requisiti noi e poi abbiamo progettato per voi uno schema adatto dell'attrezzatura del macchinario.
Sotto fa parte dei modelli progettati da Tengtian
Modello | Spessore della striscia | Larghezza della striscia | Peso della bobina | Velocità | Potere totale | Area occupata |
(millimetro) | (millimetro) | (tonnellata) | (m/min) | (chilowatt) | (m) | |
TTSL-450 | 0.15-3.0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
TTSL-650 | 0.2-3.0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
TTSL-850 | 0.3-3.0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
TTSL-1350 | 0.3-6.0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
TTSL-1650 | 2.0-8.0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
TTSL-2000 | 2.0-8.0 | 800-1950 | 35 MAX | 0-120 | 550 |
37X17 |
