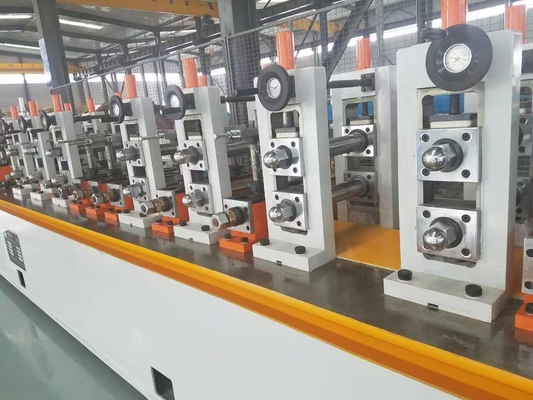

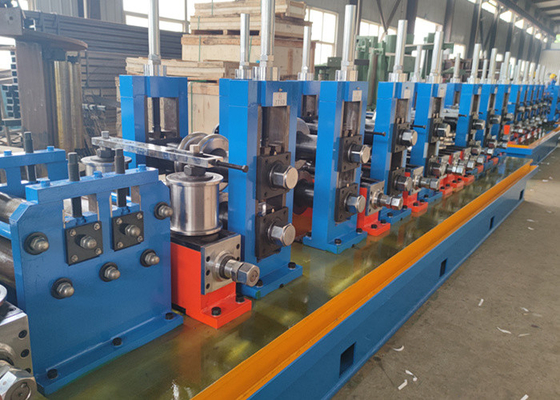

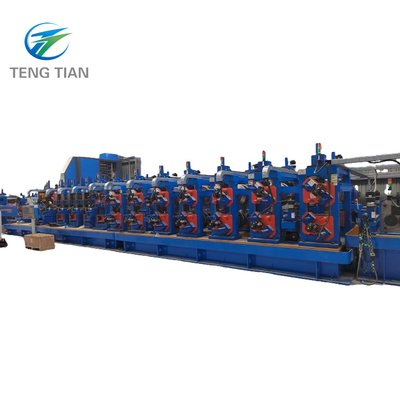

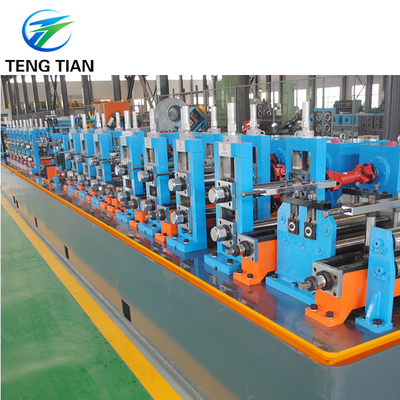

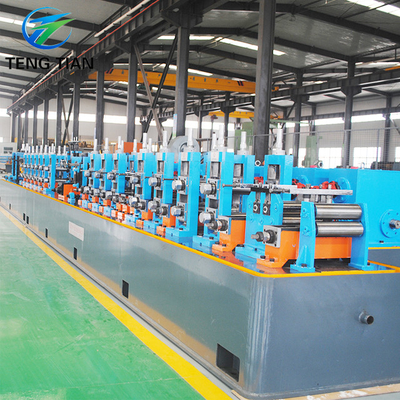

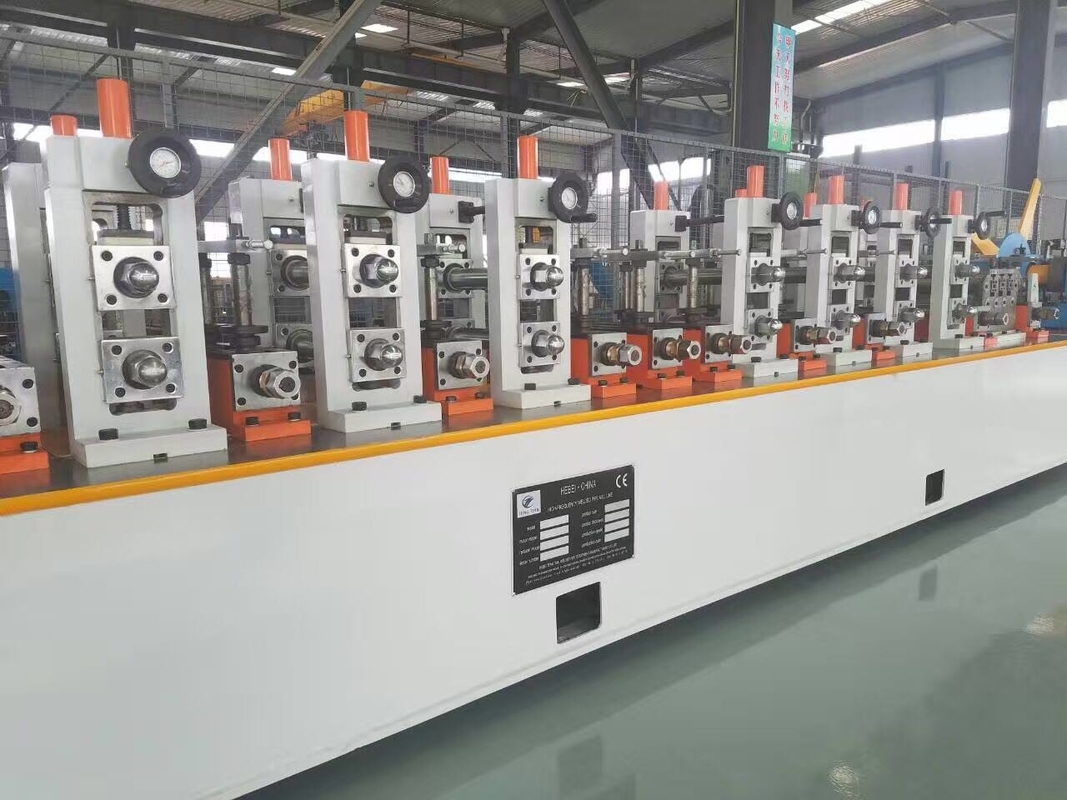

Fabbricazione di tubi di precisione ERW Pipe Machine 25-76mm Saldatura ad alta frequenza

Questa macchina per la fabbricazione di tubi ERW ad alta frequenza e alta precisione è progettata per la produzione di tubi per materiali da costruzione, ampiamente utilizzata per materiali da costruzione, sistemi di drenaggio, tubi di alimentazione di energia, profili per l'edilizia e la decorazione, profili estrusi e profili di piegatura a freddo.

La precisione del prodotto raggiunge 0,05 mm (HG32/HG50/HG76), con una precisione superiore a 0,08 mm per le unità HG76.

• Tubo tondo: 25-76 mm; Spessore: 1,0-4,0 mm
• Tubo quadrato: 20*20-60*60 mm; Spessore: 1,0-3,0 mm
• Rettangolare: 20*40-40*80 mm; Spessore: 1,0-2,5 mm

• Alta precisione: I salti del rullo di livello 0,01, il gioco del telaio e dello scorrimento ≤0,02, il grado verticale del telaio ≤0,05, il grado parallelo di ogni telaio ≤0,1, l'errore di diametro e rotondità del tubo d'acciaio ≤0,08
• Incorpora la tecnologia giapponese per requisiti di alta precisione
• Il sistema di regolazione a vite senza fine e vite senza fine fornisce un funzionamento preciso ed efficiente dal punto di vista energetico
• Sistema di raschiatura 3D regolabile con capacità di rotazione di ±20°
• Il sistema quadrato a testa turca riduce il peso dello stampo mantenendo una formazione stabile e angoli R uniformi
• I blocchi di smorzamento in nylon sugli alberi di livello riducono l'impatto sugli alberi e sui cuscinetti

• Scorrere verso l'alto
• Svolgimento
• Appiattimento
• Taglio finale e saldatura di testa
• Accumulatore
• Formazione
• Saldatura a induzione ad alta frequenza
• Rimozione della bava esterna
• Raffreddamento
• Dimensionamento
• Taglio
• Controllo e raccolta
• Accesso al magazzino
