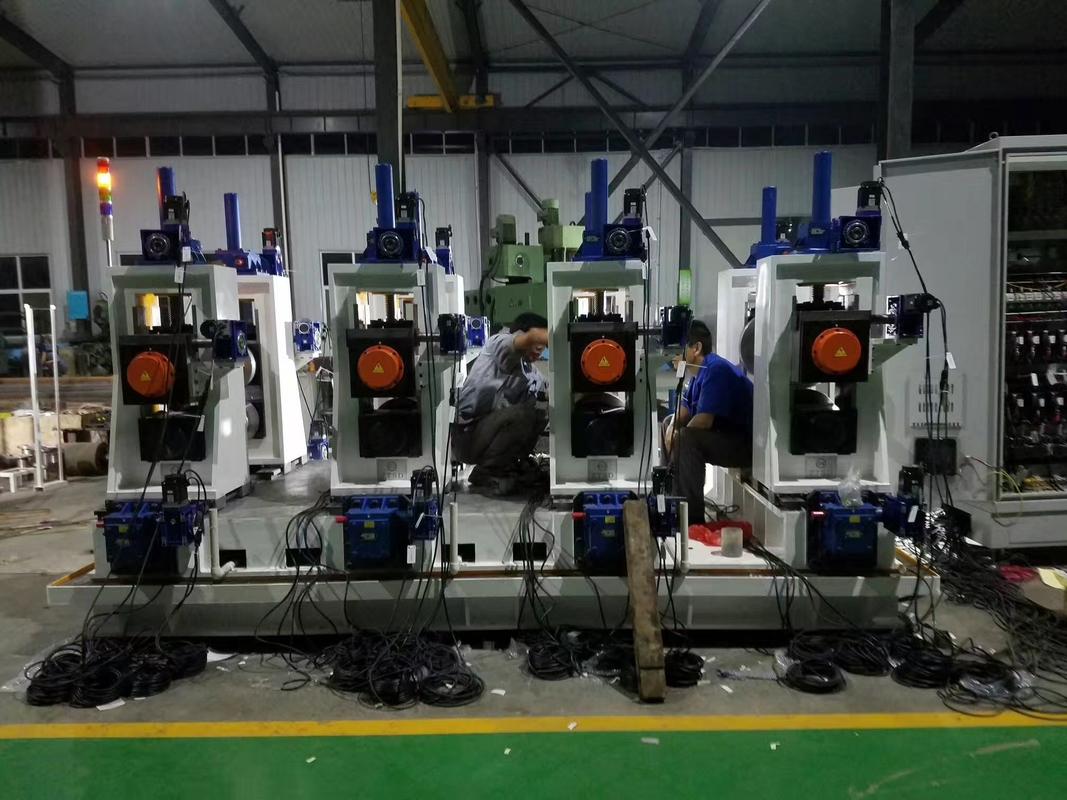

Macchina di fresatura di tubi di acciaio galvanizzato 100 m / min

Macchina di fresatura di tubi di acciaio galvanizzato 100 m / min

Processo di produzione

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Specificità:

Materie prime:Acciaio a basso tenore di carbonio e acciaio da costruzione a basse leghe, σb≤580Mpa σs≤380Mpa
larghezza della striscia di acciaio:320-800 mm
Spessore della striscia di acciaio:3.0-12.7 mm
diametro interno della striscia di acciaio:φ480-580 mm
diametro esterno di strisce di acciaio:φ800-1800 mm
Peso della bobina in acciaio (max):12 t
Materie prime per la qualità dell'acciaio:Q195-Q345,SPHC
Norme di qualità delle materie prime::Principalmente in base alle norme GB, parti con JIS,DIN
Spessore ((Max):5.0 mm,spessore 1,5 mm
Principali specifiche del prodotto
Tubo quadrato 80×80?? 200×200 ((qualsiasi dimensione in questo intervallo)
Rectangolare 80×120-120×280 (qualsiasi dimensione in questo intervallo), tubo rettangolare tutti adottano tipo di formazione verticale
Spessore della parete:3.0-12.7 mm
Distanze:4-12 metri
Direzione di alimentazione dell'unità:sinistra o destra (faccia verso il lato operativo)
Elevazione della linea di rotazione:+900 mm
Velocità di formazione:10-40 m/min
Motore principale:Motore di conversione di frequenza 22KW × 2 per ogni tempo di sospensione

Descrizione dell'apparecchiatura

80x80mm Fatto automatico di alta precisione, a tubo quadrato, di spessore 4,0 mm
è la primafabbricazione di tubi completamente automaticamacchina in Cinaper soddisfare le esigenze del mercato internazionale, secondo la nostra azienda LW serie unità combinata con FF tecnologia di formazione, sviluppato l'attrezzatura di tubi quadrati e rettangolari automatici.La macchina di produzione di tubi può produrre una certa specifica di apertura di acciaio a piega freddaLa macchina per la fabbricazione dell'acciaio viene utilizzata per tagliare i tubi d'acciaio, il livello dell'incisione èsenza sbarro, scala con elevata precisione.

Le caratteristiche principali dell'apparecchiatura

1. In un periodo di tempo molto breve per terminare l' regolazione del rullo
2. la produzione delle diverse specifiche del tubo, basta regolare
3. ridurre il numero di lavoratori, ridurre i costi del lavoro
4. migliorare la vita utile delle apparecchiature.
5La macchina può essere riparata da sola.

La macchina per la fabbricazione di tubi saldati è composta dalle seguenti parti:

1- parti di formazione: composto da sette supporti orizzontali, quattro supporti vuoti, quattro supporti verticali e un supporto alimentare
2. parti di saldatura: consiste nella saldatura di cinque rulli di rulli di estrusione, due cornici di staffa di raschiatura e una cornice di staffa di lucidatura
3. parti di affilatura: costituito da quattro telaio di quattro portaroller
4Parte di comando elettrica: controllata da un comando PLC multipunto
