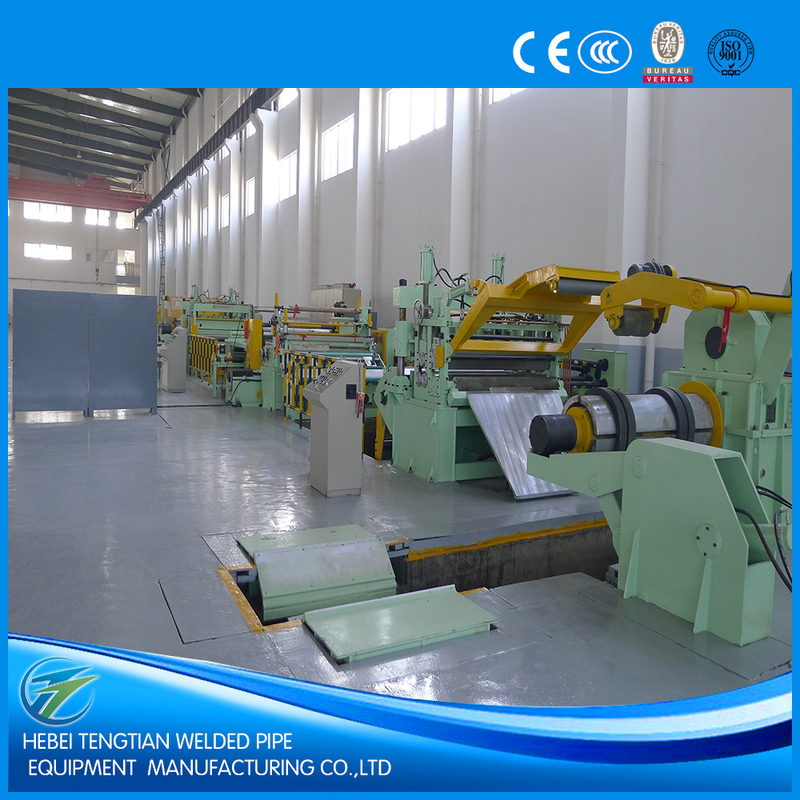

Macchina Taglierina per Linea di Taglio da 25 Strisce, Controllo PLC per Taglio di Lamiere d'Acciaio
Specifiche del Prodotto
| Attributo |
Valore |
| Materiale |
HRC, CRC, Lamiera d'acciaio zincata |
| Voltaggio |
220/380/415/420/440V |
| Garanzia |
1 Anno |
| Materiale Lama |
SKD11 |
| Tolleranza Larghezza |
+/-0.05mm |
| Controllo |
PLC |
| Servizio Post-Vendita |
Ingegneri disponibili per l'assistenza tecnica delle macchine all'estero |
| Max. Strisce di Taglio |
25 strisce |
| Peso Bobina |
15 tonnellate max. |
| Colore |
Blu |
Macchina Taglierina HRC per Lamiere con Controllo PLC ad Alta Precisione e Velocità
Questa linea di taglio per lamiere sottili, chiamata anche taglierina per bobine di metallo, è una linea di produzione progettata per suddividere bobine madri in bobine più piccole di larghezze specifiche. Il sistema include carro di carico bobine, svolgitore a mandrino singolo, alimentazione e spalatura di estremità bobina, alimentazione a pinzatura a doppio rullo, livellamento a tre rulli, taglio finale, allineamento strisce, taglio a disco, riavvolgimento sfrido, accumulatore di fori, pre-separatore, tensionamento, riavvolgimento, carro di scarico bobine, controllo idraulico e controllo elettrico.
Caratteristiche Principali
- Linee di produzione progettate su misura in base alle esigenze del cliente
- Configurazione flessibile con opzioni di svolgitore a mandrino singolo o doppio
- Controllo di precisione per linea centrale, accessori di taglio e riavvolgimento
- Misure di protezione della superficie per bobine in acciaio inossidabile, acciaio zincato e acciaio colorato
- Progettazione e produzione di sistemi idraulici avanzati
- Componenti di alta qualità da fornitori selezionati
- Controllo di qualità rigoroso durante tutto il processo di produzione
- Prezzi competitivi grazie a un'efficiente gestione dei costi di produzione
- Opzione per motore a corrente alternata o continua (tipicamente motore a corrente continua con driver Eurotherm 590 DC)
- Funzionalità di sicurezza complete, inclusa l'arresto di emergenza
Processo di Lavoro
Carico bobina → Svolgitore a doppio mandrino → Alimentazione testa bobina, pressatura e spalatura → Alimentazione a pinzatura a doppio rullo, livellamento a cinque rulli → Taglio finale → Accumulatore di fori(1) → Allineamento strisce → Taglio a disco → Riavvolgimento sfrido → Accumulatore di fori(2) → Pre-separatore/Tensionatore/Rullo di misurazione della lunghezza → Riavvolgimento/Pressatura e separatore bobine → Scarico bobine → Controllo idraulico → Controllo elettrico
Parametri Tecnici
Materiale:Acciaio al carbonio, acciaio inossidabile, lamiera zincata, lamiera d'acciaio colorata
Spessore striscia:0.3-3 mm
Larghezza max. striscia:1300mm
Dimensioni bobina:Diametro interno ≥Φ508mm, Diametro esterno Φ1800mm
Peso max. bobina:15000Kg
Motore taglierina:Motore DC da 75KW
Albero taglierina:Ф205 x 1400mm
Coltelli a disco:ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11)
Disco di separazione:ID75 x OD180mm x 6mm, 65Mn
Blocco riavvolgitore:Ф508 x 1400mm
Motore riavvolgitore:Motore DC da 110KW
Controllo elettrico:Armadio driver Eurotherm 590 DC più pannelli di controllo
Velocità di taglio:Max 100m/min, regolabile
Specifiche del Modello
| Modello |
Spessore |
Larghezza |
Peso Bobina |
Larghezza fessura finita |
Velocità massima di taglio |
| JY-1 x 600 |
0.2-1mm |
100-600mm |
Max 8T |
Min. 20mm |
120m/min |
| JY-2 x 1300 |
0.3-2mm |
300-1300mm |
Max 15T |
Min. 25mm |
150m/min |
| JY-3 x 1600 |
0.3-3mm |
500-1600mm |
Max 20T |
Min 25mm |
120m/min |
| JY-4 x 1600 |
0.4-4mm |
500-1600mm |
Max 30T |
Min 30mm |
120m/min |
Nota: I dati nella tabella sono solo di riferimento. Ogni linea di produzione è progettata su misura in base alle specifiche esigenze del cliente.
Le nostre macchine taglierine per acciaio con controllo PLC ad alta precisione sono personalizzate per soddisfare le specifiche esigenze di ogni cliente. Forniscici i tuoi parametri e progetteremo una soluzione di attrezzatura meccanica adatta alle tue esigenze.
