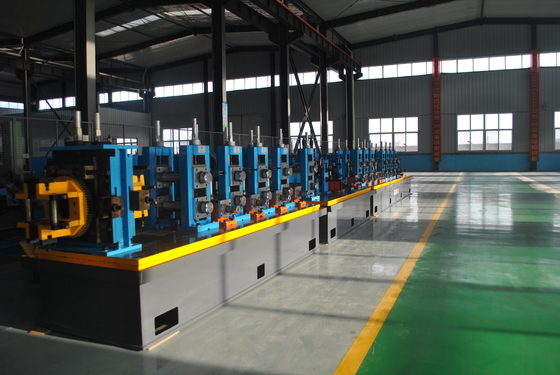

Linea di produzione di tubi di acciaio ERW completamente automatica che forma direttamente il diametro del tubo di 63 mm

Linea di produzione di tubi di acciaio ERW completamente automatica che forma direttamente il diametro del tubo di 63 mm

HG50 Linea di produzione di tubi in acciaio ERW ad alta precisioneviene utilizzato per la produzione di tubi di acciaio saldatura di Φ21mm-Φ63mm con 0,7mm-3,0mm di spessore della parete, può produrre tubo quadrato 20*20 - 50*50mm.

Dopo aver assorbito la tecnologia avanzata di produzione di tubi sia dall'estero che dal paese,la nostra linea di produzione innovativa progettata e ogni singola unità della linea di produzione non è solo economica ma anche pratica.

Breve introduzione del mulino di tubi e del mulino di tubi ERW

• Il mulino di tubi e di tubi ERW è una serie di macchine che costruiscono tubi e tubi a cucitura a saldatura longitudinale con strisce d'acciaio di una certa larghezza.
• Si inizia con lo svincolo e l'appiattimento delle bobine di acciaio tagliate in strisce di acciaio.

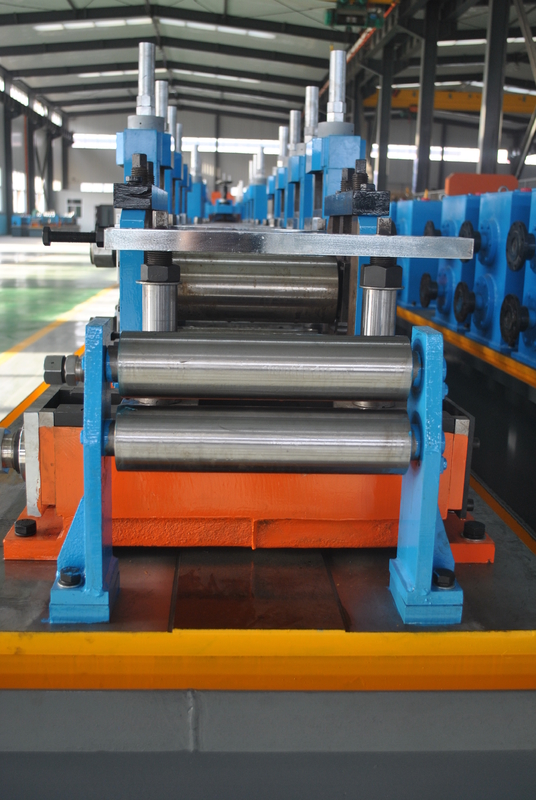

• Le strisce di acciaio appiattite verranno quindi inserite nella macchina di modellazione e il rullante della macchina farà rotolare la striscia a forma di tubo rotondo.
• Le strisce arrotolate vengono quindi inviate nella scatola di saldatura dove il tubo viene saldato da un saldatore ad alta frequenza.
• I tubi saldati vengono modellati in una macchina di dimensionamento alla forma o dimensione attesa e infine tagliati in lunghezza e riuniti.

Vantaggio del prodotto:

1. Alta precisione
   tra i salti a rulli a livello 0.01, tra telaio e lunghezza di scorrimento ≤ 0.02, grado verticale del telaio ≤0.05, ciascun grado di parallelo del telaio ≤ 0.1, errore di diametro e di rotondità del tubo in acciaio ≤ 0.08
2. Utilizzare la tecnologia giapponese per rendere richiesto ai clienti stranieri che hanno bisogno dell'elevato requisito di precisione
3. Programmabile utilizzare l'attrezzatura verme e regolazione verme, la precisione di regolazione è elevata, energia accuratamente
4. La cicatrice di raschiatura può essere regolato regolazione 3D, raschiatore può lungo il cerchio di acciaio ± 20 ° di rotazione.
5. Rotondo diventa quadrato è turco testa spinta quadrato, può ridurre il peso dello stampo, formando stabile, uniforme angolo R.
6. Livello a livello dell'albero aumentare blocco di ammortizzatore di nylon, ridurre l'impatto sull'albero e cuscinetto.

Processo di produzione

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Specificità:

1. Materie prime

2. gamma di produzione:

3H.F. Welder:GGP200Kw saldatore ad alta frequenza allo stato solido

4Velocità di linea:Max.100m/min

5Lunghezza del tubo: 6-12 m

6- Precisione di taglio:± 3 mm

7.Capacità elettrica installata:Circa 400 kW

8. Dimensione dell'intera linea:circa 50x5m

Come produttore e fornitore di macchine per la fabbricazione di tubi certificati CE e ISO9001: 2008 in Cina.Morrcco, Kazakistan, Uzbekistan, Tagikistan, Siria, Iran, Iraq, Messico, Sri Lanka, Pakistan, Thailandia, Vietnam e altri oltre 30 paesi.

Se avete qualche interesse, non esitate, saremo lieti di aiutarvi.
