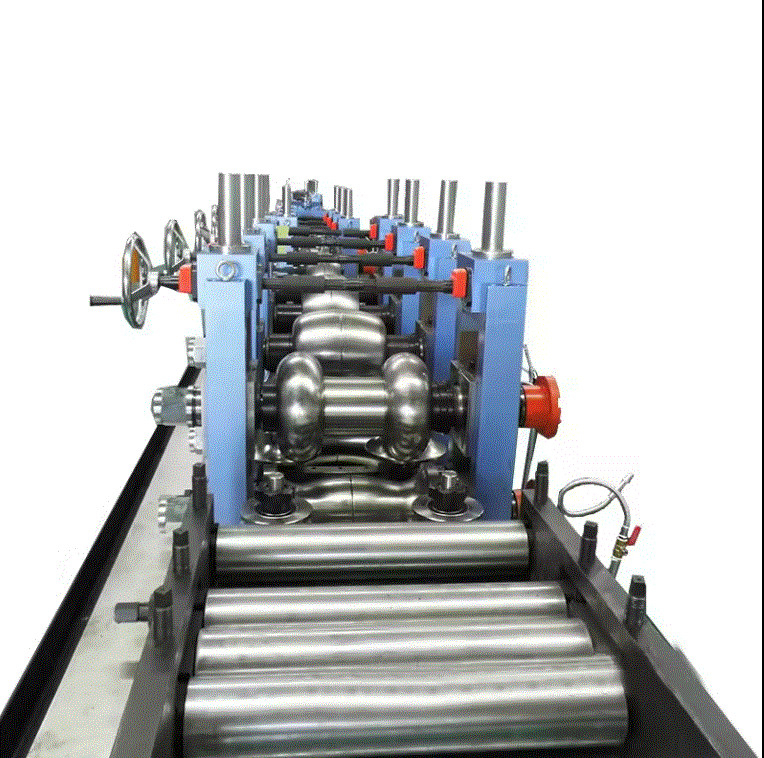

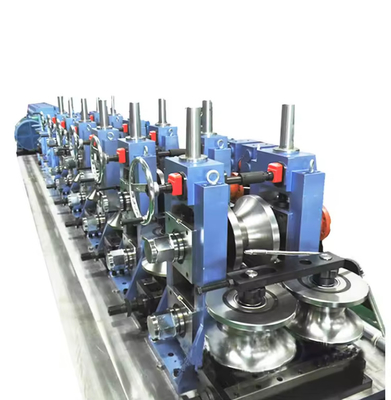

Pipe Precision Roller Mill Machine And Tube Saw Servo Motor
Breve introduzione
h.f saldatura di tubi Pipe Mill Machine macchina automatica di taglio a freddo di tubi d'acciaioè utilizzato per tagliare tubi metallici automaticamente. Può realizzare il programma automatico e il lavoro di annidamento CNC automatico per qualsiasi tipo di giunto complesso di intertubo, tubo, ecc. e può tagliare qualsiasi tipo di guinzaglio di saldatura in una sola volta.Questo prodotto è ampiamente utilizzato per le strutture in acciaio, la costruzione navale, i ponti e le macchine pesanti.È adatto per grandi quantità di taglio di tubi di intersezione professionale.Materiale di taglio: acciaio a basso tenore di carbonio, acciaio inossidabile e metalli non ferrosi, ecc. La macchina può essere progettata in base alle diverse esigenze degli utenti.
Caratteristiche
1. dotato di un sistema di controllo professionale per vari tipi di tagli, tra cui tees, miters, selle, offset di linea centrale, intersezioni multiple, supporti gomito, slot gusset; rotondo, rettangolare,taglio da sega, fori di tubi sovrapposti, re-pads con spostamenti assiali e spostamenti di linea di base o di punto di lavoro, , e altri tipi di tagli di intersezione.
2Le parti di fusione precise e le rigorose procedure di fabbricazione e di prova garantiscono un'elevata precisione, affidabilità e durata.
3. integrato con moduli di programmazione e calcolo specializzati per la costruzione di complesse grandi strutture in acciaio,può generare codici CNC da disegni Auto CAD per risparmiare tempo agli operatori e agli ingegneriE questi moduli sono compatibili con i file IGES, DXF, SAT e STL.
4. Sistema automatico di rilevamento dell'altezza servo-driven compensa la posizione verticale per tubi fuori-rondo.
5Interfaccia operativa 3D per un'operazione facile.
6.Sei assi CNC ((sinistra/destra, anteriore/posteriore, in alto/in basso, rotazione, torcia-torsione, torcia-levamento) eseguono il taglio del profilo del tubo.
Parametri tecnici
| Diametro del tubo di taglio (mm) |
50-630 |
60-800 |
100-1000 |
200-1250 |
| Lunghezza del tubo (mm) |
1000-12000 mm o a seconda dei requisiti. |
| Carico massimo del tubo (kg) |
2000 |
3500 |
4000 |
5000 |
| Velocità di taglio (mm/min) |
80-1800 |
| Spessore di taglio (mm) |
Oxy-fuel:6-60 mm, Plasma:sulla fonte di plasma |
| L'angolo di contorno massimo del plasma |
≤ ± 45° |
| Angolo di inclinazione di fiamma massimo |
≤ ± 60° |
| Componenti di base |
| Pipe Chuck |
3 mascelle concentriche |
| Modalità di taglio |
Oxy-fuel, plasma e laser. |
| Numero di assi di controllo |
2-6 |
| Motore di guida |
Panasonic, servomotore Mitsubishi |
| Casella di marcia |
Casella di cambio SEW |
| Controller CNC |
Su richiesta |
| Potenza di plasma |
Thermadyne, Kjellberg, Hypertherm, ecc. |
| Altre specifiche |
| Temperatura di funzionamento |
- 10°C - 45°C |
| Umidità |
< 90%, senza condensazione |
| Ambienti |
Ventilazione, niente scosse. |
| Tensione di potenza |
3×380V ± 10% o più in base alle condizioni locali dell'utente |
| Lingua dell'operazione |
Inglese o cinese |
| Opzioni |
| Articolo dell'opzione |
sistemi di riscaldamento e raffreddamento, |
| Software di programmazione |
| estrazione di polvere integrata |
Applicazione
1.Sezione cilindrica di taglio di fori di diverse direzioni e diametri sul tubo principale per l'intersezione verticale tra tubo ramificato e tubo principale.
2.Sezione di taglio cilindrico di una canna di marca per l'intersezione verticale tra la canna di ramificazione e la canna principale.
3- Taglio del bisellino sul tubo
4.Saldatura Taglio del gomito sul tubo
5.Tippi di ramificazione Taglio di estremità di intersezione connesso al tubo principale anulare
6.Via quadrata e via ramificata sul tubo
7- Tagliare i tubi.
I principali parametri della sega volante 540
1- Lunghezza di taglio: 0,5 - 32 m
2Precisione di taglio: ± 3 mm
3Frequenza massima di taglio: 10 tagli al minuto
4Velocità massima: 50 m/min.
5Spessore massimo dei tubi: 6 mm
6. Azione della testa della sega: azionamento idraulico (manipolazione di spinta piatta)
7Clampo per tubi: Clampo idraulico.
| Materiale: |
HRC, CRC, |
Tipo di motore: |
Servomotore |
| Velocità di taglio |
Max 50 m/min |
Garanzia: |
1 anno |
| Round Pipesize: |
60-165 mm |
Spessore: |
2.0-6.0 mm |
| Precisione di taglio: |
≤ ± 2 mm |
Servizio post vendita fornito: |
Ingegneri disponibili per servire macchine all'estero |
| Legno di segatura: |
HSS / TCT Saw Blade |
Dimensione del tubo quadrato: |
50*50 - 150*150 mm
|
Serratura a freddo per tubi e profili:
Tubi di segatura automatizzati in linea/offline e ad alta produzione.
Le lame a punta di acciaio ad alta velocità o di carburo.
Servomotore YASKAWA/SIEMENS e ricambi elettrici di marchi famosi.
Quasi adatto per una varietà di profili di tubi.
Rimuovere la camminatura secondaria o il de-scavo.
Acciai al carbonio, acciai inox, HSLA.
Taglio ad alta velocità e precisione.
