Macchina automatica di taglio metallico ad alta precisione in acciaio/macchina di rimbalzo per taglio di bobine
Profil della macchina di taglio:

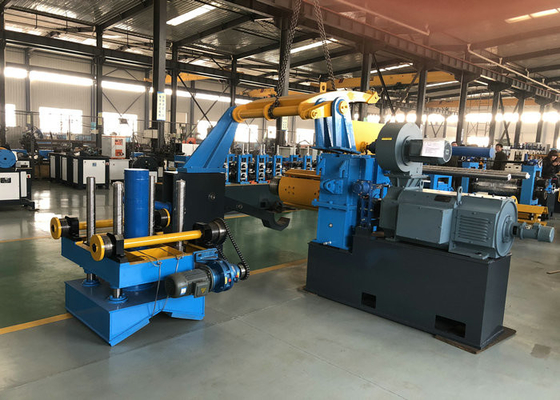

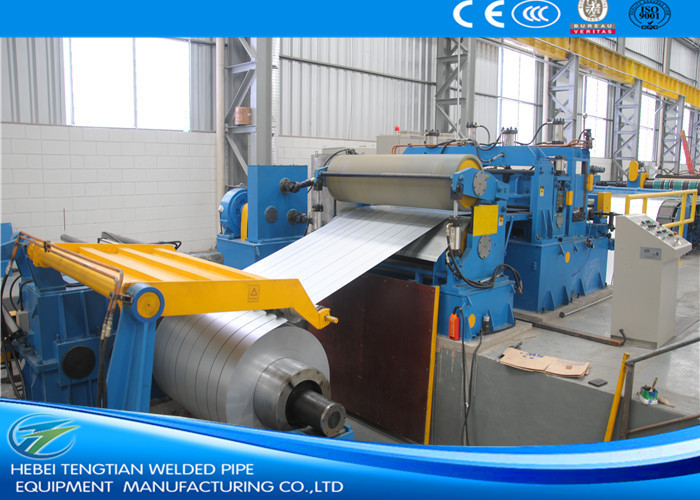

La macchina di taglio è costituita principalmente da un uncoiler, un alimentatore, un slitter e un recoiler.la sua funzione è quella di tagliare una bobina larga a strisce di larghezza indicato bobina insieme con la direzione di lunghezza che può essere utilizzato per la fresatura,saldatura di tubi,formazione a piega a freddo,stampatura come puntura. Allo stesso tempo,cambiando la lama di un diverso materiale si possono tagliare varie bobine metalliche.
Processo di produzione:

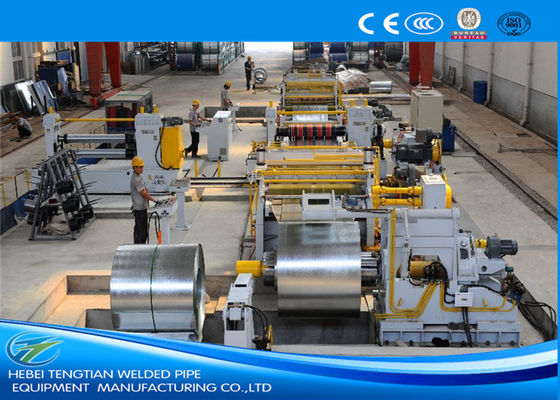

Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car
Macchine per tagliare acciaio metallico:
- Si limita a tagliare materiali metallici relativamente sottili e poi a strette strisce per un uso facile.
- Può riguardare sia metalli ferrosi che non ferrosi.
- Generalmente richiede uno strumento di produzione di alta qualità per garantire una qualità costante nel controllo della larghezza del metallo.
- Le lame da taglio sono progettate in base al lavoro richiesto.
I tre determinanti critici della linea di taglio della fessura di taglio includono:
•Spazio del materiale del pezzo di lavoro
•Qual è il tipo di materiale da tagliare, ad esempio, se è in acciaio inossidabile, dobbiamo utilizzare una lama di taglio speciale.
•Le tolleranze che devono essere rispettate durante il taglio.
Ora abbiamo anche una macchina di taglio molto semplice, devi farlo funzionare manualmente.
E il prezzo di questa macchina è piuttosto economico.
Specificità
|
1.Materia prima (se la materia è
acciaio inossidabile, prega di comunicare in anticipo)
|
1) Materiale: acciaio al carbonio e altri
2) Spessore del materiale:0.4mm-6mm.
3) Larghezza: 10 mm, 12 mm, 15 mm, 20 mm, 25 mm, 30 mm.
40mm, 50mm, 60mm
4) Larghezza di ingresso: 600-1600 mm
|
| 2. Processo di lavoro |
Decoiler ---- appiattamento e taglio ---- taglio ---- appiattamento e raccolta |

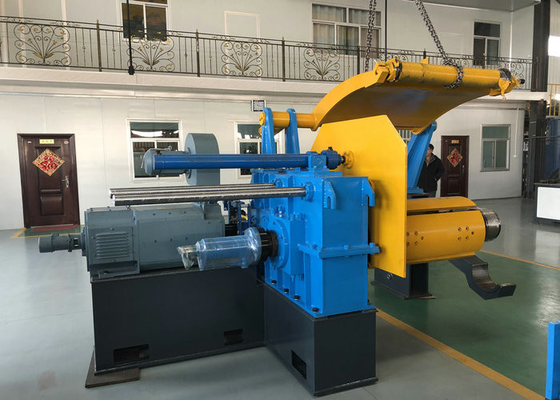

| 3- Decoiler idraulico con auto |
1) Le dimensioni interne: 450-610 mm
2) Larghezza massima: 1600 mm
3) Capacità: 15 t 20 t o più |
| 4Sistema di appiattitura e taglio |
1) 2 assi per la bobina di alimentazione 9 assi per l'appiattimento
2) materiale di appiattimento: 42CrMo trattato termicamente da 50 a 52
3) sistema idraulico; 2) set di lame da taglio
4) larghezza di taglio: 600 mm-1220 mm.
5), il materiale dello stampo della lama:Gr12MoV
6) potenza: 22 kW Motore con riduttore ZQ650
|
| 5.slitting sistema |
1) L'ampiezza: 200-1300 mm
2) Il prezioso della larghezza: ± 1 mm
3) Velocità di taglio:25 m/min
4) La larghezza può essere modificata.
5) Materiale di taglio: Cr12MoV. Durezza
di lama di taglio:HRC5860.
6) taglio: 2-3 mm 6 linee.
7) quantità di lame: 10 serie.
8) Larghezza del rottame laterale: 3-15 mm
9)Il prezioso di rottami laterali: ± 0,5 mm
10) Quantità di rottami laterali: 2 strisce
11).Stagno:
12) Potenza di taglio: 37 kW, 1000 giri/min, con riduttore ZQ750.
|
| 6Sistema di controllo |
1) Schermo:3.2 pollici schermo pulsante
2) PLC: Delta
|
| 7. macchina elettrica di raccolta con auto |
1) Materiale interno: 550-650 mm
2) Larghezza massima della bobina: 1500 mm
3) Capacità di carico: 5 T
4) Rilassamento o raccolta automatico
5) Potenza: 22 kW
|
Questo modello è solo per il tuo riferimento, la gamma di prodotti e lo spessore è regolabile, abbiamo noi stessi il team di ingegneri, possiamo progettare la macchina in base alla specifica richiesta del cliente.
I nostri servizi
1) Invieremo l'ingegnere per l'installazione e la formazione dei vostri lavoratori su come utilizzare questa macchina in modo corretto.
2Equipe di garanzia
Garanzia di qualità di un anno, riparazione garantita per tutta la vita.Dopo il periodo di garanzia della qualità, solo il costo dei pezzi di ricambio.
3) Forniamo il servizio pre-vendita e post-vendita.
Servizio pre-vendita: progettazione del laboratorio e progettazione della produzione
Servizio post-vendita: installazione e formazione, e l'ingegnere qualificato per il lavoro.
4.) Possiamo anche inviare l'ingegnere che lavora per voi per mesi serval o 1 anno.
5) Forniamo il servizio pre-vendita-progettazione per l'intero progetto per la produzione di tubi in acciaio inossidabile / produzione di tubi in acciaio al carbonio.
6Saremo noi responsabili del carico e della spedizione.
