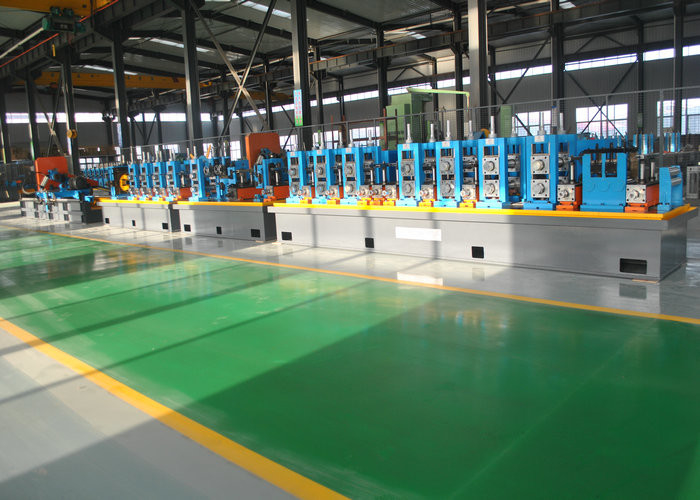

Fabbricazione di tubi ERW ad alta frequenza controllata al computer

Questa apparecchiatura è appositamente progettata per la produzione di tubi saldati a cucitura diritta ad alta frequenza Φ20-Φ80mm, δ1-4.0mm e corrispondenti tubi quadrati (17*17-62*62mm, 1.2-3.0mm). Il sistema completo comprende componenti dall'avvolgitore alla sega di taglio a lunghezza fissa, con velocità di laminazione regolabile in base al diametro e allo spessore della parete del tubo.

• Materia prima: acciaio a basso tenore di carbonio
• Spessore della lamiera d'acciaio: 1.0-3.5mm
• Larghezza della lamiera d'acciaio: 60-240mm
• Diametro interno della bobina d'acciaio: Φ450-Φ550mm
• Diametro esterno della bobina d'acciaio: Φ800-Φ1200mm
• Peso massimo della bobina: 2500 kg

• Diametro esterno del tubo: Φ20-Φ80mm
• Spessore della parete: 1.0-3.5mm (tubo quadrato: 1.2-3.0mm)
• Lunghezza: 4-8m
• Velocità di fresatura: 60-70m/min
• Potenza dell'apparecchiatura ad alta frequenza: 250 KW (a stato solido)
• Tensione: 380V/440V, 50HZ

• Svolgitore: 1 set
• Cesoia e saldatrice di testa: 1 set
• Accumulatore: 1 set
• Unità di formatura, saldatura e dimensionamento: 1 set
• Sega di taglio a controllo computerizzato: 1 set
• Tavolo di scarico: 1 set
• Saldatrice ad alta frequenza a stato solido: 1 set

Il laminatoio per tubi ERW con saldatrice a stato solido ad alta frequenza può produrre tubi tondi, tubi quadrati e tubi rettangolari ad alta velocità e può anche produrre tubi a forma di L, T, Z, riducendo i costi dei rulli garantendo al contempo la qualità dei tubi finiti.

Materiale (bobina d'acciaio) → svolgitore → cesoia e saldatrice → accumulatore orizzontale (o a gabbia) → laminatoio di formatura → saldatrice HF a stato solido → laminatoio di dimensionamento → raddrizzatura approssimativa (testa di tacchino) → macchina di taglio → tavolo di scarico

Questa linea di laminazione per tubi saldati ad alta frequenza è progettata per produrre tubi tondi con diametri di 25,4-114 mm e spessori di parete di 0,8-4,0 mm. Utilizzando la tecnologia di formatura a rulli, trasforma la lamiera d'acciaio in varie forme. Il sistema utilizza il riscaldamento a induzione ad alta frequenza per creare materiale di sezione di diversi diametri e dimensioni saldando con precisione le cuciture. La tecnologia avanzata delle aperture, il sistema di controllo automatico PLC e l'unità di regolazione della velocità digitale britannica Eurasia garantiscono un funzionamento affidabile e una facile manutenzione.

• Installazione e formazione:Forniamo ingegneri per l'installazione e la formazione dei lavoratori sul corretto funzionamento della macchina.
• Garanzia:Un anno di garanzia di qualità con supporto di riparazione a vita. Parti di riparazione gratuite durante il periodo di garanzia (escluso l'errore umano). Dopo la garanzia, viene addebitato solo il costo delle parti.
• Supporto completo:I servizi di prevendita includono la progettazione dell'officina e della produzione. I servizi post-vendita coprono l'installazione, la formazione e il supporto tecnico qualificato.
• Supporto tecnico esteso:Opzione per gli ingegneri di lavorare in loco per diversi mesi o un anno per migliorare la produzione, ridurre gli sprechi e diminuire i costi.
• Progettazione del progetto:Servizi completi di progettazione del progetto per la produzione di tubi in acciaio inossidabile e acciaio al carbonio.
• Logistica:Gestiamo tutte le operazioni di carico e spedizione.
