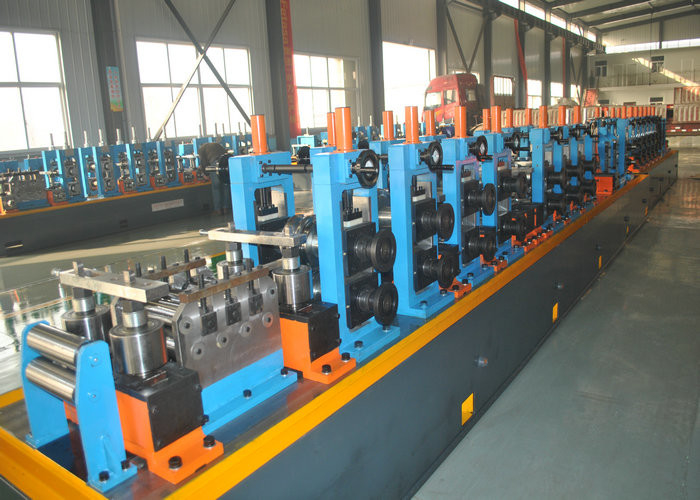

linea di produzione del tubo/tubo d'acciaio che fa il laminatoio per tubi/della macchina

1.1 Materiale applicabile:

(1) Striscia di acciaio laminata a caldo o a freddo (secondo GB700-88 o GB1591-88)

(2) Materiale:acciaio a basso tenore di carbonio, acciai a basso tenore di leghe ≤ 345Mpa, b ≤ 610Mpa

(3) Spessore della striscia d'acciaio: 1,0-3,0 mm (secondo GB708-88)

(4) Larghezza della striscia di acciaio: 50-200 mm

(5) Identificazione della bobina in acciaio: 400-550 mm

(6) D.O. della bobina in acciaio: 800-1200 mm

(7) Peso massimo della bobina: 1500 kg

1.2 Intervallo di dimensioni del tubo di acciaio di lavorazione:

(1) O.D.: 16-63 mm

(2) Spessore della parete: 1,0-3,0 mm ((tubo quadrato e tubo a forma speciale≤2,0 mm)

(3) Lunghezza: 4-8 m

1.3 flusso di processo del prodotto (tubo in acciaio):

Raw material (steel coil) → decoiling → shearing and welding → material accumulating → non-power leveling → forming milling → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → rough straightening → fixed length cutting → finishing pipe

1.4 Velocità di fresatura: 20-60 m/min

1.5 Potenza dell'apparecchiatura ad alta frequenza: 200 kW

1.6 Consulenti: accessori necessari (solo a titolo di riferimento):

(1) Impianto meccanico: 50m x 4,5m (lunghezza x larghezza)

(2) Sito dell'apparecchiatura elettrica: 5m x 4m (lunghezza x larghezza)

(3) Base di fondazione dell'unità della macchina (vedi disegno della base dei fornitori)

(4) Due serie di gru aeree da 10 tonnellate

(5) Fornitore di alimentazione:

a. Motore dell'apparecchiatura: 75KW+11KW+5KW=91 KW

b. Motore ad alta frequenza: 200 kW
