Fabbricazione di tubi ERW Altro modello
| Modello | Intervallo di diametro | Spessore del tubo | Velocità della linea ((m/min) |
| HG20 | 8-25,4MM | 0.3-1.2 mm | 120 |
| HG32 | 10-32MM | 1.4-1,5 mm | 120 |
| HG50 | 16-76MM | 0.7-2.5 mm | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4,5 mm | 30 a 80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30 a 60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 anni |
| HG273 | 114-273MM | 4-10MM | 15-30 anni |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12,7 mm | 8-25 |
| HG508 | 219-508MM | 4-16 mm | 8-20
|
Riassunto

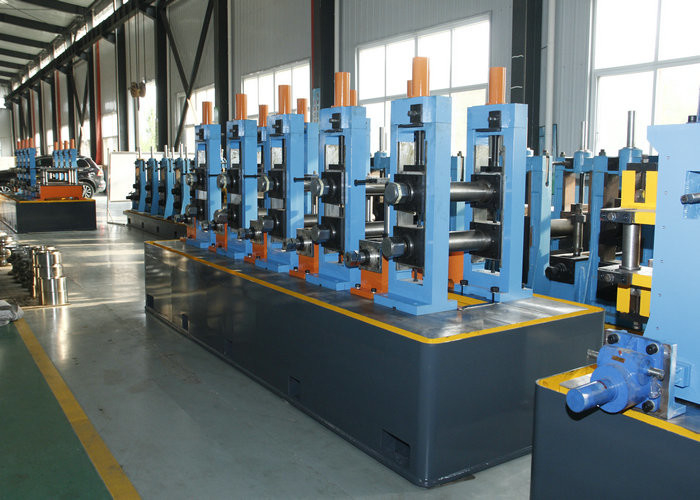

Questa attrezzatura è utilizzata appositamente per la produzione di tubi saldati a cucitura retta ad alta frequenza Φ20-Φ80mm, δ1-4,0mm e corrispondenti tubi quadrati (17*17-62*62mm,1.2-3.0 mm). La composizione dell'attrezzatura va dall'esclusione della bobina alla sega da taglio a lunghezza fissa. La velocità di rotolamento può essere in base a una gamma adeguata di diametro del tubo e di spessore della parete.
A. Materiale applicabile
1 Materie prime: acciaio a basse emissioni di carbonio,
2 Spessore della striscia d'acciaio: 1,0-3,5 mm
3 Larghezza della striscia d'acciaio: 60-240 mm
4 I.D. di bobina in acciaio: Φ450-Φ550 mm
5 O.D. di bobina in acciaio: Φ800-Φ1200mm
6 Peso massimo della bobina: 2500 kg
B. Intervallo di dimensioni del tubo di acciaio
1 O.D di tubo: Φ20-Φ80 mm
2 Spessore della parete: 1,0-3,5 mm (tubo quadrato):1.2-3.0 mm)
3 Lunghezza: 4-8m
4 Velocità di fresatura: 60-70 m/min
5 Potenza dell'apparecchiatura ad alta frequenza: 250 KW (Stato solido)
6 Tensione:380V/440V,50HZ
C.Componenti principali
1 scaricatore: 1 set
2 Tesi e saldatori: 1 set
3 Accumulatore: 1 set
4 Formazione, saldatura e dimensionamento: 1 set
5 sega da taglio a controllo informatico: 1 set
6 Tabella di esaurimento: 1 set
7 Saldatore ad alta frequenza allo stato solido: 1 set
