Velocità del prodotto: | 50m/min massimo | Diametro del tubo: | 21 - 63mm |
---|---|---|---|
Materiale: | acciaio al carbonio, acciaio inossidabile, acciaio bassolegato | Taglio + Saw: | L'attrito ha visto il taglio |
sistema d'ingranaggi del verme: | Max.80m/min | Spessore del tubo: | 4.0-10.0mm |
Evidenziare: | Laminatoio per tubi di ERW,laminatoi per tubi inossidabili |

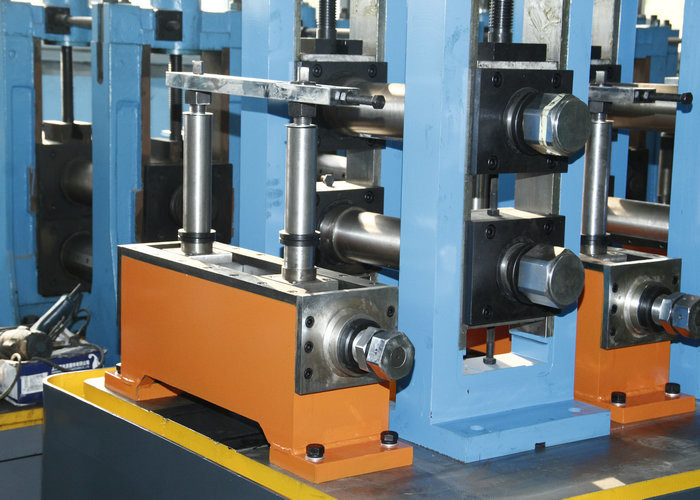

Il mulino di tubo di ERW è utilizzato per produrre il tubo di api, dell'en, di ASTM, di GB/T ecc per trasportare l'acqua, gas e l'olio, anche può produrre il tubo della costruzione. Il mulino di tubo saldato cucitura diritta ad alta frequenza è utilizzato per livellare la striscia fissa dopo il taglio la linea e dell'entrata a formare la macchina, curvatura al tubo dal rullo, fondere la striscia orla attraverso la corrente ad alta frequenza, compressione e salda il tubo dal rotolo di compressione. Il mulino di tubo ad alta frequenza inoltre è chiamato mulino di tubo di ERW.
Progettato per la lavorazione più precisa di freddo/coil a caldo, bobina galvanizzata. Il tubo di ERW che fa la macchina fornisce le tolleranze più strette per produzione. Intorno a prodotto/tubo rettangolo/del quadrato può essere usato a metllurgy, a costruzione, il trasporto, il macchinario, l'industria di automobile e più
Introduzione
Questa attrezzatura è utilizzata specialmente per la produzione del mulino di tubo saldato alta frequenza del carbonio. Ha fatto dai materiali raffinati nell'alta precisione e fornito del taglio di lunghezza fissa ha visto. La macchina principale include la formazione, la saldatura, l'incollatura ed il raddrizzamento del dispositivo. La composizione di attrezzatura proviene da decoiler alla sega fissa di lunghezza-taglio. La velocità di rotazione può essere regolata corrispondentemente all'interno di gamma adatta di spessore del diametro e della parete del tubo.
Processo della linea di produzione
Materia prima (rotolo d'acciaio) della striscia – alimentazione del materiale – concluda il taglio e saldatura di testa (saldatura manuale) – spogli la gabbia di stoccaggio – materiale che si alimenta e che si forma – saldatura ad alta frequenza – rimuovendo la sbavatura esterna – rivestimento dell'acqua di raffreddamento – ripari il diametro ed il raddrizzamento – tagliato con il volo ha visto – del materiale che scarica (manualmente stivi e leghi) – l'ispezione – deposito
Parametro tecnico
Tubo saldato alta frequenza mil
Descrizione | WB12 linea del laminatoio per tubi |
WB25 linea del laminatoio per tubi |
WB32 linea del laminatoio per tubi |
WB50 linea del laminatoio per tubi |
Diametro dei tubi saldati | Φ7-25mm | Φ8-32mm | Φ13-50mm | Φ20-60mm |
Spessore della parete dei tubi saldati | 0.3-1.0mm | 0.4-1.5mm | 0.6-1.8mm | 0.8-2.7mm |
Velocità della saldatura del tubo | 90M/min | 90M/min | 90M/min | 70M/min |
Potere del motore principale | 22KW | 37KW | 55KW | 75KW |
Potere del saldatore ad alta frequenza | 60KW | 60KW | 100KW |
100KW |
Laminatoio per tubi di ERW l'altro modello
Modello | Gamma del diametro | Spessore del tubo | Linea velocità (m/min) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
I nostri servizi
1.) invieremo l'ingegnere per l'installazione e la formazione dei vostri lavoratori come fare funzionare questa macchina nel modo corretto.
2.) gruppo della garanzia
Una garanzia di qualità di anno, riparazione di garanzia di vita. Durante il periodo di garanzia di qualità, eccezione fatta per i guasti causati dall'errore umano, le parti di riparazione saranno fornite gratis. Dopo il periodo di garanzia di qualità, faccia pagare soltanto il costo dei pezzi di ricambio.
3.) assicuriamo la pre-vendita ed il servizio di dopo-vendita.
servizio di pre-vendita: progettazione dell'officina e progettazione dell'uscita di produzione
servizio di dopo-vendita: installazione ed addestramento e nell'l'ingegnere esperto per lavorare.
4.) possiamo anche inviato all'ingegnere che lavora per voi mesi del serval o 1 anno. L'ingegnere vi aiuterà a migliorare l'uscita, a ridurre lo spreco ed a fare diminuire il costo.
5.) assicuriamo il progetto di servizio di pre-vendita per l'intero progetto per il tubo dell'acciaio inossidabile che fa il acciaio al carbonio per convogliare la fabbricazione.
6.) saremo responsabili del caricamento e del trasporto
