1.1Informazioni generali

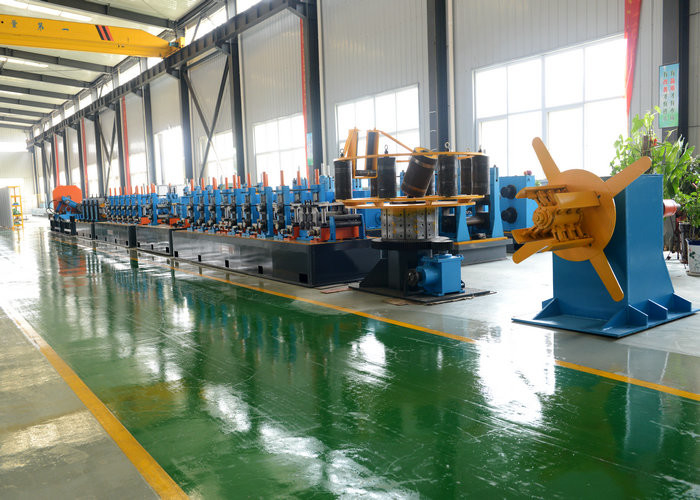

Questo...Macchine per la lavorazione dei tubiviene utilizzato appositamente per la produzione di tubi saldatori a cucitura retta ad alta frequenza Φ19-Φ76mm,δ0,7-3,0 mm e corrispondenti tubi quadrati e tubi a forma speciale.La composizione dell'attrezzatura va dal decoller alla sega da taglio a lunghezza fissaLa velocità di rotolamento può essere regolata di conseguenza entro un intervallo adeguato di diametro del tubo e di spessore della parete.
1.2 Materiale applicabile
(1) Strisce di acciaio laminate a caldo e a freddo e galvanizzate (secondo GB700-88 o GB1591-88)
(2)Materiale: acciaio a basso tenore di carbonio, acciaio a basso tenore di leghe
1.3 Fabbricazione di tubi di ERW Altro modello
| Modello |
Intervallo di diametro |
Spessore del tubo |
Velocità della linea ((m/min) |
| HG20 |
8-25,4MM |
0.3-1.2 mm |
120 |
| HG32 |
10-32MM |
1.4-1,5 mm |
120 |
| HG50 |
16-76MM |
0.7-2.5 mm |
30-120 |
| HG76 |
25-76MM |
1-4MM |
30-100 |
| HG89 |
32-89MM |
1-4,5 mm |
Da 30 a 80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30 a 60 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
| HG219 |
114-219MM |
4-8 mm |
20-40 anni |
| HG273 |
114-273MM |
4-10MM |
15-30 anni |
| HG325 |
165-325MM |
4-10MM |
10-30 |
| HG426 |
165-426MM |
4-12,7 mm |
8-25 |
| HG508 |
219-508MM |
4-16 mm |
8-20
|
1.4 Processo generale
Raw material (steel coil) → decoiling→ shearing and welding→ accumulator → non-power leveling →forming milling →high frequency welding →de-burr frame→ cooling unit→ sizing unit →rough straightening → fixed length cutting →run out table
1.5 Gli accessori necessari suggeriti preparati dall'acquirente (solo a titolo di riferimento)
(1)Sito di attrezzature meccaniche: 45m x 4,5m (lunghezza x larghezza)
(2) Sito dell'apparecchiatura elettrica: 5m x 4m (lunghezza x larghezza)
(3) Base di fondazione dell'unità della macchina (cfr. disegno della base del fornitore)
(4) Due serie di gru aeree da 5 tonnellate o da 10 tonnellate.
(5)Alimentazione:
(6) Lame per seghe a tracciamento, specifiche secondo il manuale d'uso.
(7) Barra magnetica per tubi di saldatura, acquisto in base alle dimensioni di fabbricazione dei tubi.
(8) Una serie di pompe ad alta pressione Φ3·, 6 m per impianti di saldatura di tubi.
(9) 1 set di vasca di acqua di raffreddamento per il letto della macchina di saldatura dei tubi, volume 25m3con tubo d'acqua, compresore di pressione e valvola.
(10) Circuito elettrico dell'unità della macchina: prima del montaggio, il circuito deve raggiungere l'armadio elettrico della stanza ad alta frequenza.Connessione elettrica per la sala ad alta frequenza alla tavola di controllo e alla stazione di pulsanti. (Quantità e dimensioni devono essere decise in loco, poi acquistate all'esterno)
(11) Una sala ad alta frequenza per l'unità di macchine.
(12) Compressore d'aria: un set (acquisto sul mercato)
(13) Apparecchiature di sollevamento e attrezzature per l'installazione di macchine, gru, fili d'acciaio, ecc.) il peso massimo di una parte è di 8 t.
Assicurazione della qualità
we Shall be responsilbe for quality problem resulted from design and manufacture with one year after successfull installation and debugging and all the expenses for replacing parts and components( exclude human factors and vulerable components ) shall be born by us !
Debug
1) La fabbrica invierà 1-2 ingegneri tecnici per l'installazione e l'operazione di prova
2) Il sito, le fondamenta dell'attrezzatura, le costruzioni di raffreddamento ecc. responsabili dall'acquirente in base al materiale dell'attrezzatura fornito dal fornitore, le attrezzature per l'installazione (attrezzature per ascensori,strumento ecc.), il materiale di installazione (cavi, tubi di trasmissione, tubi d'acqua, ecc.), la forza lavoro organizzata dall'acquirente.
3) L'acquirente è responsabile dell'alimentazione elettrica, dell'approvvigionamento idrico e dell'approvvigionamento di gas per il connettore di interfaccia dell'apparecchiatura
4) Note di preparazione dell'acquirente
(a) Il dispositivo della macchina prende la posizione (lunghezza* larghezza)
b) Fornitura di alimentazione: alimentazione principale del banco di controllo dell'apparecchiatura, posizione dell'unità
c) Alimentazione dell'aria: compressore d'aria (1,5 metri cubi/minuto)
d) Fornitura d'acqua: fonte d'acqua alla stazione di macchine
