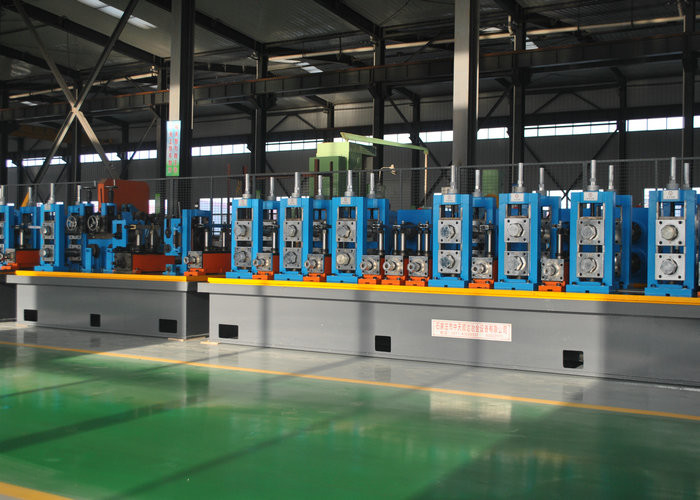

Impianto di tubi ERW ad alta velocità 25-76mm di diametro 50m/min

Name: Impianto di tubi ERW ad alta velocità 25-76mm di diametro 50m/min
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG76
Price: 50,000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Hebei, Cina
Marca:	Tengtian
Certificazione:	CE, ISO9001, BV
Numero di modello:	HG76

Informazioni dettagliate

Luogo di origine:

Hebei, Cina

Marca:

Tengtian

Certificazione:

CE, ISO9001, BV

Numero di modello:

HG76

Nome prodotto:

Fabbricazione di tubi ad alta velocità ERW Max 50m/min Velocità Automazione completa BV Standard

Diametro del tubo:

25-76 mm

velocità del prodotto:

Max 50m/min

Materiale:

acciaio al carbonio, acciaio inossidabile, acciaio in lega bassa

Sega tagliata:

Attrito sega il taglio

ingranaggi a vite senza fine:

Max.80m/min

spessore del tubo:

4.0-10,0 mm

Parole chiave:

Fabbricazione di tubi ad alta velocità

Evidenziare:

High Light

Evidenziare:

Laminatoio per tubi di ERW

Macchina di taglio Line

Informazioni di trading

Quantità di ordine minimo:

1 set

Prezzo:

$100000 to $1 million

Imballaggi particolari:

Imballaggio impermeabile e in condizione di navigare dell'esportazione.

Tempi di consegna:

tre mesi

Termini di pagamento:

L/C, T/T, Western Union,

Capacità di alimentazione:

Insieme 50 all'anno

Descrizione del prodotto

Impianto per tubi ERW ad alta velocità, velocità massima 50 m/min, completamente automatizzato, standard BV

Specifiche del prodotto

Attributo	Valore
Diametro del tubo	25-76mm
Velocità del prodotto	Max 50 m/min
Materiale	Acciaio al carbonio, acciaio inossidabile, acciaio a bassa lega
Sega di taglio	Taglio con sega a frizione
Ingranaggi a vite senza fine	Max. 80 m/min
Spessore del tubo	4.0-10.0mm

Informazioni generali

Questa apparecchiatura è appositamente progettata per la produzione di tubi saldati a cucitura diritta ad alta frequenza Φ19-Φ76mm, δ0.7-3.0 mm, compresi i corrispondenti tubi quadrati e tubi di forma speciale. L'intero sistema va dallo svolgitore alla sega di taglio a lunghezza fissa, con velocità di laminazione regolabile all'interno dell'intervallo adatto per il diametro del tubo e lo spessore della parete.

Materiali applicabili

Nastro d'acciaio laminato a caldo e a freddo, zincato (secondo GB700-88 o GB1591-88)
Materiale: acciaio a basso tenore di carbonio, acciaio a bassa lega δs≤345Mpa, δb≤610Mpa

Modelli di tubi ERW

Modello	Gamma di diametro	Spessore del tubo	Velocità della linea (m/min)
HG20	8-25.4MM	0.3-1.2MM	120
HG32	10-32MM	1.4-1.5MM	120
HG50	16-76MM	0.7-2.5MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4.5MM	30-80
HG114	45-114MM	1.5-5.0MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12.7MM	8-25
HG508	219-508MM	4-16MM	8-20

Processo di produzione

Materia prima (bobina d'acciaio)
Svolgimento
Taglio e saldatura
Accumulatore
Livellamento senza alimentazione
Formazione fresatura
Saldatura ad alta frequenza
Telaio di sbavatura
Unità di raffreddamento
Unità di dimensionamento
Raddrizzamento approssimativo
Taglio a lunghezza fissa
Tavolo di uscita

Requisiti di preparazione dell'acquirente

Accessori necessari suggeriti

Sito per attrezzature meccaniche: 45 m × 4,5 m (lunghezza × larghezza)
Sito per attrezzature elettriche: 5 m × 4 m (lunghezza × larghezza)
Base di fondazione dell'unità macchina (vedere il disegno della base del fornitore)
Due set di gru a ponte da 5 tonnellate o gru a ponte da 10 tonnellate
Alimentazione all'interfaccia dell'apparecchiatura
Lame per sega di tracciamento (quantità determinata dal cliente)
Barra magnetica per la saldatura di tubi (dimensioni in base alle dimensioni dei tubi)
Un set di pompe ad alta pressione da Φ3", 6 m per il letto della saldatrice per tubi
Vaschetta di raffreddamento (25 m³ con tubi dell'acqua, manometro e valvola)
Circuito elettrico dell'unità macchina
Stanza ad alta frequenza (installazione a terra o in soffitta)
Compressore d'aria: un set (1,5 metri cubi/minuti)
Attrezzature di sollevamento e utensili per l'installazione (peso massimo 8 tonnellate)

Garanzia di qualità e servizi

Garantiamo la qualità del prodotto per un anno dopo la corretta installazione e il collaudo. Tutte le spese per la sostituzione di parti e componenti difettosi (esclusi fattori umani e componenti vulnerabili) saranno a nostro carico.

La fabbrica fornirà 1-2 tecnici per l'installazione e il collaudo
L'acquirente è responsabile della preparazione del sito, delle fondamenta e delle attrezzature di installazione
L'acquirente è responsabile dell'alimentazione di energia, acqua e gas all'interfaccia dell'apparecchiatura
