| Nome della fabbrica: | Linea di produzione di tubi rotondi Hfw da 12 mm a 25 mm | Spessore della striscia: | 0.2-0.4mm |
|---|---|---|---|
| Peso della bobina: | 1 tonnellata | Rotondo: | 12 mm-25 mm |
| Quadrato: | 10*10mm-20*20mm | velocità di saldatura: | 100m/min massimo |
| Lunghezza di taglio fissa: | 4-12m | Spessore: | 0.2-0.4mm |
| Evidenziare: | linea di produzione d'acciaio del tubo di 25mm,linea di produzione d'acciaio del tubo di 12mm,linea di produzione d'acciaio del tubo del hfw |
||

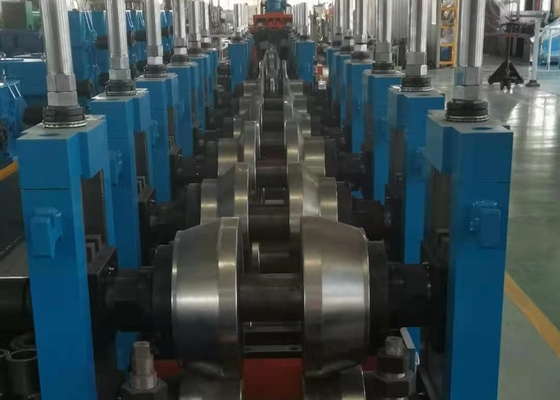

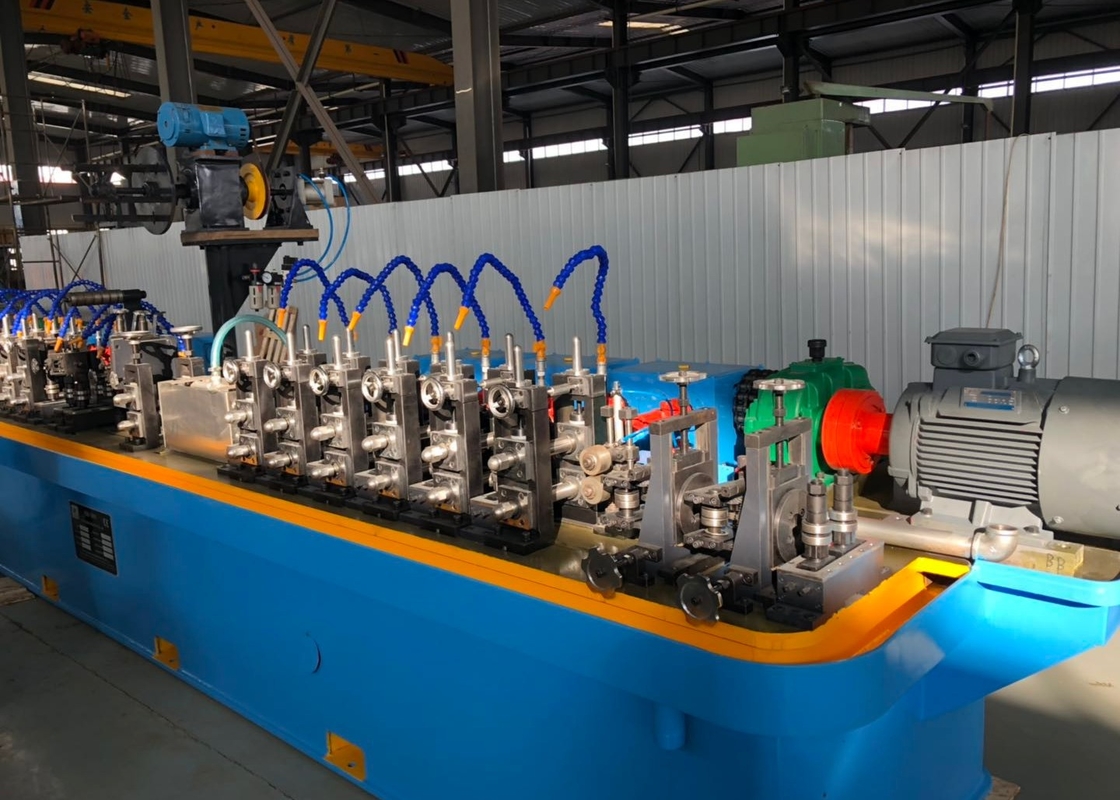

Linea di produzione di tubi rotondi Hfw da 12 mm a 25 mm
La linea di produzione Hfw Round Pipe 12mm - 25mm Steel Pipe è progettata per la produzione di tubi saldati di tubo rotondo 12mm-25mm, spessore 0,2-0,4mm, tubo quadrato: 10*10mm-20*20mm 0,2-0,4mm.di larghezza superiore a 50 mm,Adottando un progetto di passaggio a rotoli, la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio ad alta precisione.
Secondo la linea guida di progettazione di migliorare il carattere operativo e l'ambiente e la sicurezza e il carattere di produzione, riducendo il costo del rullo per garantire un'elevata efficienza,La linea di produzione HG50 adotta lo stile del foro a doppio raggio..
I. Principali parametri e specifiche:
(1)Conforme alla norma YB189-64
(2)Materiale: acciaio a basso tenore di carbonio e acciaio a basso tenore di leghe per costruzioni
(3)Proprietà meccaniche: σb≤ 520Mpa,σs≤ 365 MPa
(4) Larghezza della striscia:35-80 mm
(5) Spessore della striscia:0.2-0.4 mm
(6)Diametro interno delle bobine:φ480φ520mm
Diametro esterno delle bobine:φ1000 φ1800 mm
Peso della bobina: ≤ 1,0 T
Specificità del tubo saldato:
(1) Tubo rotondo: 12 mm-25 mm 0,2-0,4 mm
Tubo quadrato: 10*10mm-20*20mm 0,2-0,4mm
(2) Lunghezza di taglio fissa:4-12m
(3) Precisione di taglio dei tubi: 0-3 mm
II. Processo per la linea di produzione
Caricamento → Sfasamento → Taglio e saldatura → Accumulatore a spirale orizzontale → Formaggio, saldatura HF, deburring, raffreddamento, dimensionamento, raddrizzamento → STD Seghe di taglio a freddo → Trasmissione → Imballaggio → Immagazzinamento
Parti principali:
| - No, no, no, no. | Nome | Quantità | Unità |
| 1 | Uncoiler (doppio cono) | 1 | pezzo |
| 2 | Scia e saldatore automatici | 1 | pezzo |
| 3 | Accumulatore a spirale Dia 3.0M | 1 | pezzo |
| 4 | Fabbricazione e dimensionamento | 1 | pezzo |
| 5 | seghe a freddo | 1 | set |
| 6 | Tavola a rotolo, panchina e semplice imballaggio | 18 metri | set |
| 7 | Saldatore ad alta frequenza a stato solido da 100 kW | 1 | set |
Fabbricazione di tubi ERW Altro modello
| Modello | Intervallo di diametro | Spessore del tubo | Velocità di stampaggio ((m/min) | Potenza del motore ((KW) | Area meccanica (m3) |
| HG20 | 8-20 mm | 0.3-1MM | 30-120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
| HG50 | 16-50 mm | 0.8-2.5 mm | 30-110 | 110 | 7×60 |
| HG60 | 20 - 60 mm | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | Da 30 a 80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30 a 60 | 400 | 10 × 100 |
| HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4-8 mm | 20-40 anni | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15-30 anni | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4-16 mm | 8-25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
I nostri servizi
1) Invieremo l'ingegnere per l'installazione e la formazione dei vostri lavoratori su come utilizzare questa macchina in modo corretto.
2Equipe di garanzia
Garanzia di qualità di un anno, riparazione garantita per tutta la vita.Dopo il periodo di garanzia della qualità, solo il costo dei pezzi di ricambio.
3) Forniamo il servizio pre-vendita e post-vendita.
Servizio pre-vendita: progettazione del laboratorio e progettazione della produzione
Servizio post-vendita: installazione e formazione, e l'ingegnere qualificato per il lavoro.
4.) Possiamo anche inviare l'ingegnere che lavora per voi per mesi serval o 1 anno.
5) Forniamo il servizio pre-vendita-progettazione per l'intero progetto per la produzione di tubi in acciaio inossidabile / produzione di tubi in acciaio al carbonio.
6Saremo noi responsabili del carico e della spedizione.
