Macchina quadrata del laminatoio per tubi di dimensione 70x70-200x200mm Erw per spessore 4.0-12mm

• : L'introduzione principale dell'attrezzatura

• automobile di carico





L'automobile di carico è utilizzata per rendere alla bobina d'acciaio dalla posizione di carico a uncoiler.at lo stesso cilindro dell'olio del sottotetto di tempo, di modo che il foro interno della bobina d'acciaio è messo esattamente sul cono di uncoiler, dopo la tensione del uncoiler, spinta di nuovo alla posizione originale.







• Un cono Uncoiler idraulico



parametri tecnici

della bobina diametro fuori: Φ1200-Φ2000mm

larghezza della bobina: 270-800mm

peso massimo della bobina: 16Ton

Diatance basso di movimento: 200mm

L'espansione del singolo fuso ed il tipo idraulici bobina di contrazione, il rullo è fare scorrere a blocchetti, con supporto, doppio freno a disco, due freni,

Diametro del tamburo: Φ508 millimetro - Φ760 il millimetro, macchina del uncoiler ha una funzione di controllo orizzontale, può regolare la direzione di larghezza totale.

Azionamento del fuso da potere del motore a corrente alternata: 3kw

Con il dispositivo della frizione, frizione idraulica

velocità del cavo del uncoiler: 5.3m/min

Cilindro di avanzamento e dell'retrocessione della testa di espansione: 1 messo, pressione di sistema: 12Mpa

Cilindro di espansione: 1 messo, pressione di sistema: 12Mpa





• macchina capa diritta





L'attrezzatura è utilizzata uniformemente per la striscia d'acciaio del cavo nel livellatore. C'è braccio di pressione, composizione capa nella pala.

(1) l'attrezzatura è utilizzata uniformemente per la striscia d'acciaio del cavo nel livellatore.

(2) c'è braccio di pressione, composizione capa nella pala. Il tipo del cavalletto, su e giù si svolge

(3) mantenga il cilindro dell'olio del braccio: Φ160, mantengono il cilindro della guida del braccio: Φ90

(4) mantenga il motore del braccio: 2.2kw, 380V, 60Hz



• macchina livellatrice di pizzico





la macchina 1.This è utilizzata per il livellamento la testa della striscia e del end.make d'acciaio facile per taglio ed il saldatore.

la macchina 2.This è utilizzata per il livellamento della testa d'acciaio della striscia e l'estremità, lo rende facile per taglio ed il saldatore.

motore 3.Leveling: 22KW

diametro del rotolo 4.Pinch: Φ210x900mm, materiale del rotolo: 40Cr, Y-HGI-E125/90X150-LF3-HL1

diametro del rotolo 5.Leveling: Φ160x900mm, materiale del rotolo: 40Cr, Y-HGI-E160/100X150-LF3-HL1

larghezza 6.Leveling: 270-800mm

spessore 7.Pinch/Leveling: 4-12mm

velocità 8.Pinch/leveling: 0-11M/Min



• taglio e saldatore automatici:





L'uso per taglio e la saldatura la testa e del ens d'acciaio dello stip, assicura al laminatoio per tubi il prodotto continuo.

spessore d'acciaio della striscia: 4.0-12mm

larghezza d'acciaio della striscia: 270-800mm

forza d'acciaio della striscia: σb≤520Mpa; σs≤350Mpa

taglio del tipo: idraulico

tipo della compressa: idraulico

tipo di saldatura: dal motore

pressione di esercizio idraulica: 10Mpa





• accumulatore orizzontale





Questa macchina è fra il saldatore del taglio e l'ospite (che forma mulino d'incollatura), usa per dopo un rotolo dell'acciaio della striscia è esaurito, prima della striscia seguente del rotolo da allora pronta a partire svolgersi, dalla tosatura e dal tempo della saldatura di testa di assicurarsi che la produzione continua ospite (che forma mulino d'incollatura) e di immagazzinare abbastanza striscia d'acciaio.



Questa unità è principale include nel press& porta il dispositivo materiale, accumulatore per montare, porta fuori dall'unità materiale, unità di controllo elettrica.

stampa & portare dispositivo materiale: È principale comprende la struttura, motore elettrico, unità di freno, circondante l'albero motore di trasferimento della direzione del per ridurre la velocità, premere & portare il rotolo, sistema della pressione dell'aria di rullo guida, unità ispezionata di velocità; può fornire l'acciaio della striscia all'accumulatore ed i tempi medi trasferirà per portare le informazioni di velocità al sistema di controllo elettrico, quando fermata a richiesta portiamo il materiale a questa unità, che fermerà il rotolo al motore elettrico e il press& porta il rotolo materiale dalla rottura ed anche potrebbe regolare la velocità per portare il motore elettrico e l'unità porta la velocità materiale.

Struttura dell'accumulatore montare: comprenda il motore elettrico, la struttura, il rotolo del circolo ristretto, fuori il rotolo del cerchio ed il rotolo di pressione. Può essere usata a stoccaggio la striscia che il materiale d'acciaio da press& porta l'unità e potrebbe essere ricavare dal rotolo concentrare del materiale di commiato.

Dispositivo materiale di commiato: comprenda la struttura, i rotoli della direzione della guida, rotolo della guida fuori di alto o posto più basso. Può portare l'acciaio della striscia per modellare il sistema ed inviare effettui le informazioni materiali di velocità al dispositivo di controllo elettrico.





• mulino di formazione e d'incollatura:

macchina livellatrice 7,1

Funzione: livellamento del piatto d'acciaio prima della formazione.

Struttura: 5 rotolo che livella, livellamento passivo, ingranaggio a vite di uso dell'ascensore.

2: Φ210*900mm, 42GrMo; 160*110,14Mpa,

un pizzico e un'alimentazione di 2 rotoli, livellanti il diametro del rotolo: Φ210*900mm, materiale: 42GrMo,

la correzione inferiore del rotolo, regola la distanza dal cilindro idraulico, cilindro dell'olio della stampa: 160*110,

pressione di sistema: 14Mpa, con il doppio dispositivo verticale del rotolo prima e dopo la macchina livellatrice.



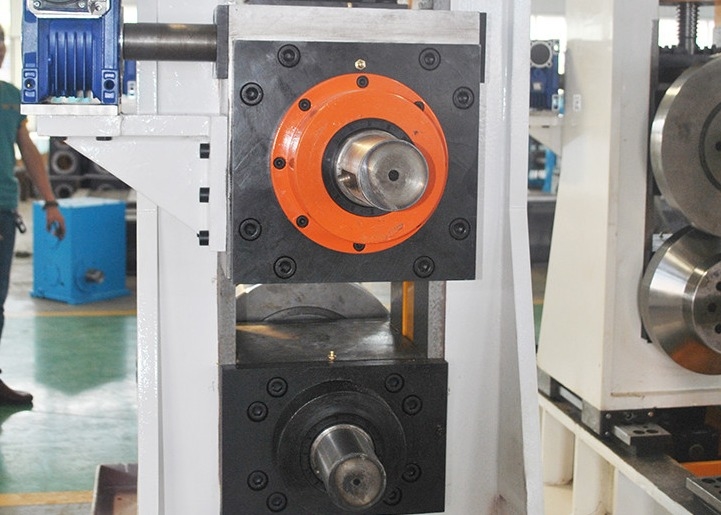

7,2 formare macchina

La striscia è costituita dal rullo che si forma per raggiungere la forma ideale, che è composta di curvatura solida che forma l'area, l'area di formazione di piegamento vuota, area di saldatura guidante e finente e l'area d'incollatura. Metodo di modellatura: direttamente quadrato

7.2.1 parametri di livellamento del supporto



Struttura del supporto: I rulli del supporto del quattro-rotolo sono esclusivamente regolato



Supporto materiale: Saldatura di Q345B o di ZG310-570

parametri universali del supporto



Supporto materiale: Saldatura di Q345B o di ZG310-570

7.2.3 supporto curvo vuoto



Supporto materiale: Saldatura di Q345B o di ZG310-570



Diametro orizzontale del rotolo: Φ200mm, sopportante diametro del foro: Φ180mm, materiale: 42CrMo, temperante trattamento HB220-290-55. trattamento d'indurimento di superficie HRC45-55, accuratezza dimensionale Φ 200 f6 (0.05-0.08) la rugosità di superficie di 1,6

Diametro del rullo superiore: Φ100mm



Nessun'asse superiore, con due insiemi del rullo laterale di sostegno, rullo sotto il rullo laterale, altezza di sostegno del rullo di sostegno regolabile.



Diametro dell'asse del rotolo di sostegno: Φ110mm

7.2.4

Diametro verticale del rotolo: Φ110mm



Motore aperto e vicino: 5.5kw



Il supporto del rullo di compressione è una struttura del cinque-rullo, il rullo inferiore è un rullo cilindrico e l'altezza del sedile del rullo dopo la riparazione del rullo è regolato aggiungendo un cuscino. Due rulli laterali del supporto, sopportare montato dentro il rotolo, il doppio tipo sedile di sostegno del rotolo, le aperture dei rulli del supporto da entrambi i lati sono regolato da due motori rispettivamente. Il rullo superiore è fornito di 2 insiemi. Il rullo superiore è alzato esclusivamente ed abbassato e regolato esclusivamente. L'adeguamento elettrico è adottato. Il rullo dell'estrusione adotta la struttura chiusa e la posizione delle specifiche differenti può essere regolato. L'inclinazione laterale dell'interno del rotolo 1 grado, lato arriva a fiumi i locali di riunione della forza piccola come possibile.



Il supporto è doppio coltello, usa alternatamente o allo stesso tempo, non smetta di sostituire la taglierina



Residuo esterno: doppio tipo più piano, con il dispositivo di bobina della sbavatura; Planer che solleva facendo uso del cilindro idraulico, può sollevare rapidamente e su e giù regolandosi; Il coltello esterno della sbavatura può essere regolato orizzontalmente all'operazione; Un dispositivo di alimentazione sostenente più basso è fornito.



L'azione di spianatura di superficie della saldatura, un tipo di due rulli, passivo, l'altezza del rullo più basso through aggiungendo l'adeguamento del cuscinetto, cambia le specifiche di prodotto senza cambiare il rullo.



Funzione: Raffreddi il tubo d'acciaio alla temperatura ambiente per ulteriore rotolamento ed il raddrizzamento nella modellante sezione. Aggiunga la copertura impermeabile.



Prodotto di rivestimento a forma adeguata e raddrizzare.



La modellante unità è composta di quattro asce vacillate, con sia l'asse superiore che più bassa che è attiva. Due motori di CC 160KW sono guidati rispettivamente dal riduttore, dalla trasmissione e dall'asse universale ed i rulli sono vacillati





Tagli il tubo d'acciaio corrente in seguente tavola di distanza massima.



Quando il laminatoio di lavoro continuo consegna il tubo d'acciaio al volo ha visto, l'automobile della sega segue e sincronizza con velocità del tubo, i morsetti del blocchetto del morsetto ed i due hanno visto i sistemi di taglio installati sulla tavola rotante con la rotazione della lama per sega, che produce l'alimentazione radiale nell'ambito dell'azionamento del servomotore di CA dell'alimentazione. Attualmente, la tavola rotante inoltre sta girando ed il sistema di taglio della sega fa il movimento composto fra la tavola rotante e la sua propria alimentazione ed i tagli il tubo d'acciaio lungo la pista di forma della sezione del pezzo tagliato. Poi i sistemi si rilassano nuovamente dentro il posto e l'aspettare il ciclo operativo seguente. tagliando l'alimentazione usi il tipo di coordinate polari.



Il sistema del corpo, la macchina segante, il sistema di azionamento, sistema di disco rotatorio, alimenta il sistema, la maschera, il dispositivo di alimentazione, il dispositivo di misura della velocità, il circuito idraulico, sistema di controllo

parametri di base:

dimensione quadrata del tubo: 70x70--200x200mm

spessore d'acciaio della striscia: 4~12.7mm



Materiale di striscia d'acciaio: nastro laminato a caldo acciaio al carbonio e Pre-galvanizzato, nastro laminato a freddo



Tagli la lunghezza: 4-12m



Accuratezza tagliata: ≤2mm



Taglio del tipo: la doppia lama per sega, gira il taglio di macinazione



Inseguimento della velocità: stessi del tubo mil l (20-40m/min)



Funzione dell'attrezzatura: automatica, manuale, ha la funzione di tagliare corto la lunghezza

La breve lunghezza più grande di 6m.



Tipo di controllo: posizione di CA di Siemens servo



Direzione d'alimentazione: secondo il cliente richieda



Taglio del motore: servo AC14kw



Motore di alimentazione: il servomotore AC3.5kw uno ha messo,

Motore di azionamento: DC45KW



Tipo del morsetto: idraulico



Il letto della sega, macchina segante, sistema di disco rotatorio e sistema di taglio con il trattamento di tempera.



Quantità 4 della linea guida, marca dello shangyin di Taiwan o Nanchino





parametri elettrici:

il   di tocco scherma il	HMI	1	Siemens
regolatore del   di moto	SpA	1	Siemens
Cuscinetti			NSK/SKF
Componenti elettriche principali			Siemens
valvola idraulica
pompa di olio
cilindro dell'olio





9)Macchina imballatrice automatica



NO.	NOME	QUALITÀ	NOTA
1	Piattaforma della raccolta di difetto	2M	Rullo messo più il ripetitore pneumatico che spinge materiale
2	Movimento del prodotto finito	INSIEME 4	Servomotore di modello K67 (KONE) 4.4KW (Giappone Yaskawa) di riduzione di velocità
3	Piattaforma di stoccaggio di strato	INSIEME 8	Rullo messo, estiguuto e temperato
4	Spingitoio di strato	4SET	pneumatico
5	Procedura di pubblicazione di strato	INSIEME 4	Servomotore di modello K77 (KONE) 4.4KW (Giappone Yaskawa) del riduttore
6	Corpo di trasporto con palette	1INSIEME	Due WPS155 servomotori 4.4KW 2SET (Yaskawa)
7	Trasporto del rullo	1INSIEME	Conversione di frequenza DXY22 4KW 112M-4 Siemens Bader
8	Macchina imballatrice	INSIEME 4	Con la funzione di controllo delle acque
9	Catena di trasferimento	4SET	Con il sistema di enfasi
10	Stazione idraulica	2SET
11	Gabinetto di controllo elettrico	1INSIEME
12	Rullo dopo avere segato	40M

Descrizione di funzione:

• Conteggio, trasportante: Dopo il numero dei tubi d'acciaio raggiunge il numero specificato, l'intero strato dei tubi d'acciaio sarà inviato alla struttura materiale dal meccanismo del pollone di strato, secondo il tipo stabilito del pacchetto, dopo che l'impilamento è completato, l'intero pacchetto dei tubi d'acciaio sarà trasportato allo scaffale d'imballaggio.
• Reggette: Il trasportatore a rulli di trasferimento del pacchetto è avviato e l'intero pacchetto dei tubi d'acciaio è mosso dalla stazione di trasporto con palette ed è trasferito alla stazione robusta; l'imballaggio automatico e la saldatura manuale sono completati e l'acqua è controllata allo stesso tempo.
• Traversata: I rulli laterali sono aperti ed i tubi d'acciaio impacchettati sono rimossi. Raggiunga la posizione di misura del peso.
• ciclo: Dopo l'intero pacchetto dei tubi d'acciaio sono rimossi, la piattaforma elevatrice ritorna alla posizione ed agli aspettare di ricezione l'impilamento del pacchetto seguente dei tubi d'acciaio. Il collegamento d'impilamento fra ogni pacchetto dei tubi d'acciaio realizza l'aggancio senza cuciture per assicurare la continuità di lavoro.

Il controllo elettrico adotta il controllo di programma dello SpA, touch screen (SpA adotta Siemens tedesca), realizza il dialogo uomo macchina, può commutare liberamente fra manuale ed automatico e le componenti elettriche usano la marca di Delixi. Nel programma, dovete soltanto introdurre il numero dei tubi d'acciaio per strato, il numero degli strati di ogni pacco dei tubi d'acciaio ed i parametri necessari. Dopo adeguamento, la pressa per balle impilerà automaticamente il pacchetto completo richiesto dei tubi d'acciaio.







10)materiale Cr18-20 del rullo Cr18-20







   11) Saldatore solido di 1000KW 1000kw
