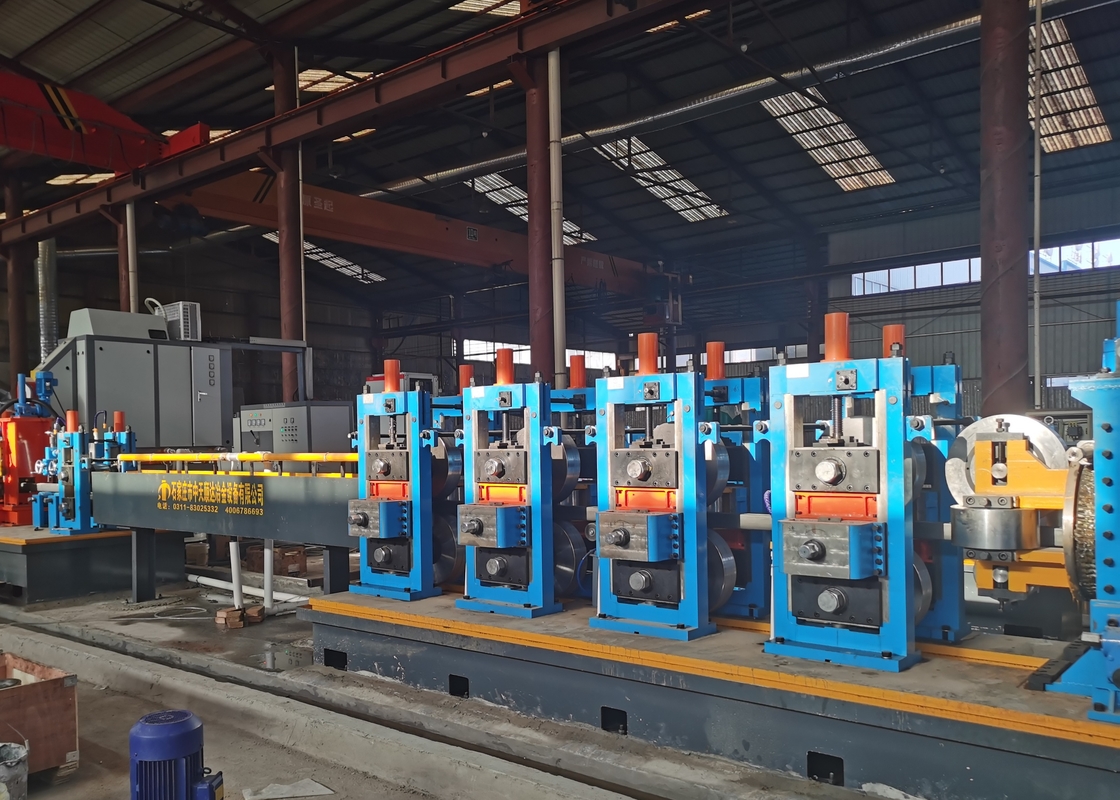

Tubo d'acciaio bassolegato della saldatura elettrica di processo della macchina del tubo di 1.5mm Erw

I. Introduction

La linea del mulino di tubo di HG219high-frequency, usando principale per elaborare il tubo di saldatura elettrica, il diametro del tubo è Φ88.9-Φ219.1mm e lo spessore del tubo è 1.5-6.35mm del tubo di saldatura elettrica ed è inoltre tubo differente di forma della corrispondenza di processo. Questa linea del mulino di tubo è stata elaborazione automatica raggiunta di base in modo da conservare su molti lavoratori e su ha imitato la progettazione alla linea del mulino di tubo del Giappone che cosa è fabbricazione Cina/di Chang-Chun importata dal Giappone. Riguardi ad accurato fatto per questa linea del mulino di tubo, è non solo la migliore qualità 168 a tipo linea ad alta frequenza del mulino di tubo, ma inoltre è figura.



II. I termini d'elaborazione di base

(1) acciaio della striscia

Deve essere di richiedere si attiene alla norma YB189-64.

(2) acciai d'acciaio e bassolegati a basso tenore di carbonio; δb≤520Mpa; δs≤340Mpa

(3) bobina di viaggio

Diametro interno Φ500-Φ600mm

Fuori diametro Φ1000-Φ2000mm

Peso ≤12000Kg della bobina

(4) il macchinario & l'elettronica: circa 1000KW.

Saldatore ad alta frequenza: 500KW

capacità della pressione dell'aria (di 5): ³ /m, 0.4-0.6Mpa di 6m

officina (di 6) ed energia elettrica:

Deve essere superiore a 6M all'officina del montaggio della linea che ad alta frequenza cioè la distanza proviene da terra alla macchina transfer del cielo, la portata del mulino di tubo dell'officina è di 18 m., lunghezza 120 m., collocano la Cielo-trasferimento-macchina degli insiemi di rimorchio compreso 15 tonnellata e 10ton.



III. processo di lavoro:

l'acciaio della striscia all'unità materiale di welder→storage straightener→flattener→shear del →end del coil→uncoiler →formed, saldando, raffreddandosi, dimensione accurata di segmento di tubo del →accurate di dimensione del diametro del tubo, →package di cutting→inspection.



Capacità di IV.Processing dell'attrezzatura:

Giro: Φ88.9-219.1mm;

Quadrato: 70*70-170*170mm

Rectanguler: 100*50-200*150mm



Spessore: 1.5-6.35mm



Max. Production Speed: Max.55m/min







V. I parametri principali della linea unità del mulino di tubo:





Automobile di bobina



L'automobile di bobina è principale compreso il cilindro idraulico, motore elettrico, riduce l'unità della struttura del fiume della velocità, la struttura del livello uping dell'unità di macchina della bobina che moveing, il movimento d'avvolgimento uping della macchina da elettrico riduce il motore della velocità o ridurre l'unità dell'ingranaggio, l'unità di macchina uping della bobina su dal cilindro idraulico, la pressione di olio idraulico è Mpa 7 e l'a memoria del cilindro idraulico è di 400 millimetri ed il cilindro idraulico commovente dovrebbe essere controllato dalla chiave dell'itinerario dell'elettricità.







Uncoiler

Il uncoiler è della struttura di singolo mandrino. Contiene due parti principali: parte principale e la base fissa. La parte principale è fornita del sistema pneumatico per soddisfare i bisogni di espansione, di contratto e di frenaggio dei mandrini.

OD della bobina	Φ1000-2000mm
Identificazione della bobina	Φ500-600mm
Larghezza della striscia	270-700mm
Spessore della striscia	1.5-6.35mm
Peso della striscia	Max12T
Tipo di espansione	idraulico espanda
Rottura	Azionamento pneumatico









Unità del raddrizzatore:



Questa unità è principale usata per condurre la nuova bobina che l'alimentazione capa d'acciaio nell'unità del flattener dopo l'unità del uncoiler introduce la bobina nel posto di lavoro.



Potere del motore elettrico: 3KW

Elaborazione della pressione: 7Mpa

Riduca la velocità: BW17-2





Unità di Flattener



Questa unità è principale usata per appiattire la testa e traccia della striscia d'acciaio e preparare per la saldatura di taglio e del taglio del punto seguente in modo da assicurare l'acciaio della striscia si è opposta a piano ed a diritto nella saldatura del taglio.

Livello di Flattener e capacità di pressatura:

Lo stile del regola la velocità: Nessun grado del regola la velocità

Lo stile della struttura: Premendo & portare, unità del flattener di cinque rotoli

Su & giù stile: Circuito idraulico

Larghezza del flattener: 270-700mm

Spessore di Flattener: 1.5-6.35mm

Pressione di esercizio del cilindro idraulico: 7Mpa

Potere del motore elettrico: 15KW









 Taglio & saldatore di estremità





Il saldatore del taglio è un'unità importante alla linea attrezzatura del mulino di tubo e principale utilizzato per tagliare la testa d'acciaio o la prova della striscia NO--normale e poi collegando la prova d'acciaio dell'ultima striscia con la testa seguente della striscia in modo da assicurare l'elaborazione continui.

Potere: Potenza idraulica

Taglio dello spessore: 1.5-6.35mm

Larghezza: 270-700mm

La pressione di olio idraulico di funzionamento: 7Mpa

Pressione di esercizio del cilindro idraulico per tagliare: 14Mpa







Accumulatore a spirale orizzontale 6M





Questa unità è principale include nel press& porta il dispositivo materiale, accumulatore per montare, porta fuori dall'unità materiale, unità di controllo elettrica.

• Stampa & portare dispositivo materiale:

È principale comprende la struttura, motore elettrico, unità di freno, circondante l'albero motore di trasferimento della direzione del per ridurre la velocità, premere & portare il rotolo, sistema della pressione dell'aria di rullo guida, unità ispezionata di velocità; può fornire l'acciaio della striscia all'accumulatore ed i tempi medi trasferirà per portare le informazioni di velocità al sistema di controllo elettrico, quando fermata a richiesta portiamo il materiale a questa unità, che fermerà il rotolo al motore elettrico e il press& porta il rotolo materiale dalla rottura ed anche potrebbe regolare la velocità per portare il motore elettrico e l'unità porta la velocità materiale.

1. Struttura dell'accumulatore montare:

Comprenda il motore elettrico, la struttura, il rotolo del circolo ristretto, fuori il rotolo del cerchio ed il rotolo di pressione. Può essere usata a stoccaggio la striscia che il materiale d'acciaio da press& porta l'unità e potrebbe essere ricavare dal rotolo concentrare del materiale di commiato.

1. Dispositivo materiale di commiato:

Comprenda la struttura, i rotoli della direzione della guida, rotolo della guida fuori di alto o posto più basso. Può portare l'acciaio della striscia per modellare il sistema ed inviare effettui le informazioni materiali di velocità al dispositivo di controllo elettrico.

(4) parametri tecnici:

Spessore d'acciaio della bobina: 1.5-6.35mm

Larghezza: 270-700mm

Il diametro esterno: 8000mm

Porti la velocità andante del materiale: Vmax=100m/min

Potere del motore direttamente elettrico della stampa & portare: motore 45KW

il motore elettrico del telaio dell'accumulatore: motore 75KW







Formazione & graduare





L'unità di formazione & d'incollatura è l'attrezzatura vitale alla linea del mulino di tubo. Questa unità attenersi alla teoria della struttura del rotolo. Potrebbe continuare il processo un certo tubo d'acciaio della specificazione tramite la saldatura del NO--contatto, che sta portando un certo acciaio della striscia a questa unità e lo lascia che passa il rotolo della struttura al tubo della struttura crudo e poi prendere insieme il liquido elettrico sulla superficie della saldatura del tubo in modo da trattare la temperatura del tubo più su al vestito che salda tramite la saldatura della pressa piana e poi dopo il raffreddamento, formando l'incollatura e il flattener al prodotto che cosa è il vostro tubo della domanda.





Formazione del tubo OD.	Giro: Φ88.9-223mm; Quadrato: 70*70-170*170mm Rectanguler: 100*50-200*150mm
Formazione dello spessore della parete del tubo	1.5-6.35mm
Formazione della velocità	Max.50m/min
Numero. dei supporti di formazione, orizzontale	7
Numero. dei supporti di formazione, verticale	9
Supporto del rullo guida	1
Supporto del rotolo di compressione	1
Supporto stridente del rotolo	1
Taglierina di raschio dell'ufficio	2 insiemi
No. dei supporti d'incollatura, orizzontale	5
Numero. dei supporti d'incollatura, verticale	5
I Turchi si dirigono	4sets con la singola testa
Diametro dell'asse e materiale del supporto orizzontale del rotolo	Φ120mm, 40Cr materiale
Diametro dell'asse e materiale del supporto verticale del rotolo	Φ70Material 40Cr
Motore a corrente alternata principale	Formazione: 160kw Incollatura: 200kw





Sega di macinazione

La sega di taglio a freddo è una tecnologia tagliente online emergente nell'industria saldata del tubo. La caratteristica principale è che adotta il principio di fresatura fredda. Dopo il taglio, l'estremità del tubo è piana ed esente dalle sbavature. Non c'è esigenza del taglio secondario per le applicazioni con gli alti requisiti d'elaborazione. Inoltre, dovuto la tecnologia d'inseguimento di lunghezza stabilita adottata di servo seguito, l'accuratezza di lunghezza di taglio è superiore a quella delle seghe volanti del computer comune. Nel processo di produzione, la polvere e l'inquinamento acustico sono ridotti significativamente.

L'intero sistema adotta il sistema di controllo digitale completo di moto di Siemens Simotion e la combinazione della rete di Profinet, servomotore interamente con il controllo di rete, con 10" parametri del sistema di input del touch screen, parametri di esercizio di sistema è chiare ed informazioni record accurate e ed in tempo reale dell'allarme di sistema. Il piatto d'acciaio basso della sega è saldato ed elaborato dopo la tempera. Le parti mobili tutte sono determinate dalla ferrovia di guida e dalla vite lineari lineari della palla. Ha suo proprio sistema di lubrificazione. L'intero volo ha visto che la macchina è stabile ed affidabile ed il sistema di controllo elettrico è avanzato.

Unità che forma metodo: linea inferiore formarsi/formazione del centro

Velocità lineare massima: 55 m/min.

Gamma di lunghezza di taglio: 4 ~ 12meters

Accuratezza di lunghezza di taglio: ±1.5mm (linea fluttuazione della velocità non supera 2%)

Regolatore principale: Siemens Simotion D435-2

Rete di controllo: ProfiNet

Ingresso/uscita di espansione: ET-200SP





Un saldatore ad alta frequenza di 600chilowatt

Potenza nominale: 600kW







La macchina automatica dell'imballaggio e di trasporto con palette del tubo d'acciaio



La macchina automatica dell'imballaggio e di trasporto con palette del tubo d'acciaio è utilizzata per completare automaticamente la raccolta e l'impilamento del tubo saldato all'estremità della linea di produzione di saldatura del tubo, per funzionare uniformemente automaticamente, per ridurre l'intensità di lavoro, per migliorare il grado di automazione della linea di produzione e efficacemente migliorare l'efficienza di produzione. Allo stesso tempo, può ridurre il rumore di impatto, rimuovere la lesione urtante, migliorare la qualità del prodotto, ridurre il costo di produzione ed elimina il pericolo nascosto della sicurezza.







Rullo

Materiale: Cr12

Durezza del rullo: HRC58-62

La profondità dell'indurimento della tempera: ≥ 10mm

Rugosità di superficie: Ra≤0.8um
