Carico di snervamento di materia prima: | σs≤345Mpa | Resistenza alla trazione di materia prima: | Mpa σb≤560 |
---|---|---|---|
Velocità di marcia: | 1-4mm | Larghezza d'acciaio della striscia: | 270-800mm |
Acciaio vuoto quadrato della sezione: | 30x30-100x100 | Garanzia: | Un anno |
Tipo della saldatura: | Saldatura ad alta frequenza | Velocità: | 0-80m/min |
Evidenziare: | mulino di tubo del erw del carbonio,mulino di tubo quadrato del erw,Mulino di tubo rettangolare di Erw |
Questa attrezzatura è per soddisfare le richieste del mercato internazionale, secondo la nostra unità di serie della società LW combinata con i FF che formano la tecnologia, ha sviluppato il quadrato automatico e la linea rettangolare del laminatoio per tubi.
Ⅰ,
Le caratteristiche principali dell'attrezzatura:
In un breve periodo di tempo stesso finire l'adeguamento del rullo, estremo riduce il tempo del cambiamento del rullo quando sostituire i prodotti, così per migliorare l'efficienza e per ridurre il costo produttivo;
dovuto l'attrezzatura adotta un insieme della muffa combinata, producendo le specifiche differenti del tubo, soltanto devono regolare, nessuna necessità di cambiare, il tasso di risparmio del rullo superiore a 90%, così riducendo il costo del rullo;
dovuto l'attrezzatura adotta l'adeguamento automatico del motore, facente diminuire così il numero dei lavoratori, riducono i costi della manodopera, ha fatto diminuire l'intensità di lavoro dei lavoratori, ha migliorato il luogo di lavoro dei lavoratori;
L'operazione dell'attrezzatura è semplice, appena deve conoscere la dimensione e lo spessore della parete dei tubi nella produzione, quindi la ha introdotta all'interfaccia, procederà all'adeguamento automaticamente, così livelli più bassi dei requisiti tecnici del personale d'eliminazione degli errori.
Con adeguamento automatico, ha fatto diminuire l'input degli strumenti e del danneggiamento di attrezzatura quando il cambiamento il rotolo, migliora il tempo di impiego dell'attrezzatura.
Dovuto strutturare del rotolo composito, del contatto del punto fra il rotolo e della striscia invece della linea originale contatto, ridurre il rotolo per durare e migliorare il tempo di impiego di rotolo.
Può produrre una determinata specificazione dell'apertura dell'acciaio freddo della curvatura, quale la sezione ecc. d'acciaio, larghezza di C, di U e l'altezza del prodotto può essere regolato infinitamente.
Ⅱ, La gamma di produzione di attrezzatura:
Tipo | Specificazione (millimetri) |
Spessore (millimetri) |
Norma del prodotto | Materiale |
Cavità quadrata acciaio della sezione |
30x30-100x100 | 1.5-4.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Acciaio vuoto rettangolare della sezione |
30x40-40x100 | 1.5-4.0 | ||
Freddo d'apertura acciaio della curvatura |
Altezza 100 massimi Larghezza 100 massimi |
1.5-4.0
|
Ⅲ,
L'attrezzatura consiste di seguenti parti:
1, singolo mandrino Decoiler idraulico
Il decoiler pricipalmente è composto di base, la testa del cono di aumenti, il circuito idraulico, freno idraulico, agli aumenti ed al tipo a mensola singolo tamburo, una testa conica, una online; Ncreases idraulici, freno idraulico.
OD della bobina | Φ1000-2000mm |
Identificazione della bobina | Φ520-610mm |
Larghezza della striscia | 100-400mm |
Spessore della striscia | 1.5-4.0mm |
Peso della striscia | Max10T |
Tipo di espansione | Idraulico espanda |
Rottura | Azionamento idraulico |
2, raddrizzatore dell'estremità:
Questa unità è principale usata per condurre la nuova bobina che l'alimentazione capa d'acciaio nell'unità del flattener dopo l'unità del uncoiler introduce la bobina nel posto di lavoro.
potere del motore elettrico: 1.5KW
elaborazione della pressione: 7Mpa
riduca la velocità: BW17-4
3, Flattener:
Questa unità è principale usata per appiattire la testa e traccia della striscia d'acciaio e preparare per la saldatura di taglio e del taglio del punto seguente in modo da assicurare l'acciaio della striscia si è opposta a piano ed a diritto nella saldatura del taglio.
livello del flattener e capacità di pressatura:
il diametro della pressa piana & del flattener: Φ120
il flattener rotola il diametro: Φ100
velocità livellata del flattener: 11m/min
lo stile del regola la velocità: nessun grado del regola la velocità
lo stile della struttura: premendo & portare, unità del flattener di cinque rotoli
su & giù stile: circuito idraulico
larghezza del flattener: 100-400mm
spessore del flattener: 1.5-4.0mm
pressione di esercizio del cilindro idraulico: 7Mpa
potere del motore elettrico: 11KW
4, taglio automatico & saldatrice
Il taglio automatico & la saldatrice è usato per tagliare l'estremità irregolare delle strisce e poi per collegare le strisce saldando.
Larghezza della striscia | 100-400mm |
Spessore di saldatura | 1.5-4.0mm |
Taglio del tipo | Idraulico |
Modo di saldatura | Automatico |
Questa unità è principale include nel press& porta il dispositivo materiale, accumulatore per montare, porta fuori dall'unità materiale, unità di controllo elettrica.
È principale comprende la struttura, motore elettrico, unità di freno, circondante l'albero motore di trasferimento della direzione del per ridurre la velocità, premere & portare il rotolo, sistema della pressione dell'aria di rullo guida, unità ispezionata di velocità; può fornire l'acciaio della striscia all'accumulatore ed i tempi medi trasferirà per portare le informazioni di velocità al sistema di controllo elettrico, quando fermata a richiesta portiamo il materiale a questa unità, che fermerà il rotolo al motore elettrico e il press& porta il rotolo materiale dalla rottura ed anche potrebbe regolare la velocità per portare il motore elettrico e l'unità porta la velocità materiale.
(2)
Struttura dell'accumulatore montare: comprenda il motore elettrico, la struttura, il rotolo del circolo ristretto, fuori il rotolo del cerchio ed il rotolo di pressione. Può essere usata a stoccaggio la striscia che il materiale d'acciaio da press& porta l'unità e potrebbe essere ricavare dal rotolo concentrare del materiale di commiato.
(3)
Dispositivo materiale di commiato: comprenda la struttura, i rotoli della direzione della guida, rotolo della guida fuori di alto o posto più basso. Può portare l'acciaio della striscia per modellare il sistema ed inviare effettui le informazioni materiali di velocità al dispositivo di controllo elettrico.
(4) parametri tecnici:
stile di lavoro: Cerchio fisso
vantaggio: materiale di stoccaggio più, nessun colpo per spogliare suface d'acciaio.
spessore d'acciaio della bobina: 1.5-4.0mm; larghezza: 100-400mm
porti la velocità andante del materiale: Vmax=120m/min
pressione di olio idraulico: 7Mpa
potere del motore direttamente elettrico della stampa & portare: 22KW
il motore elettrico del telaio dell'accumulatore: 37KW

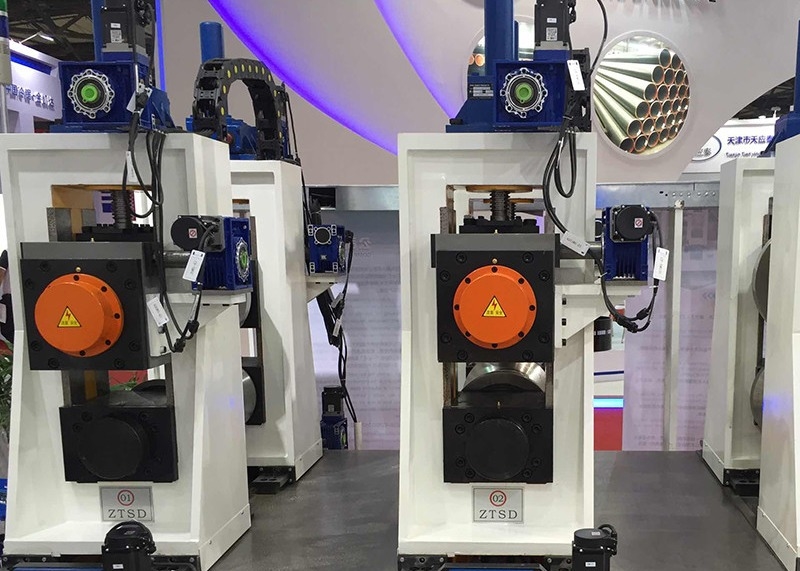

6, mulini di formazione & d'incollatura
Consista del rullo di alimentazione, il dispositivo concentrante automatico, il supporto di livellamento passivo, il supporto orizzontale del rotolo (P1), il supporto verticale del rotolo (L1), il supporto orizzontale del rotolo (P2), il supporto verticale del rotolo (L2), il supporto orizzontale del rotolo (P3), il supporto orizzontale del rotolo (P4), il supporto verticale del rotolo (L3), il supporto orizzontale del rotolo (P5), il supporto orizzontale del rotolo (P6), il supporto orizzontale del rotolo di verticale del supporto del rotolo (P7) (L3), la struttura tre della curva vuota, la direzione di saldatura, un'estrusione di cinque rotoli, il taglio della sbavatura, il supporto del sistema due di rimozione della sbavatura, il supporto leggero di rotolamento, sistema di raffreddamento, graduante il rotolo secondo la misura verticale il supporto (DL1), un supporto di quattro rulli (F1), un supporto di quattro rulli (F2), una struttura di 4 rulli (F3), una struttura di quattro rotoli (F4), Turchi si dirige (C2), sistema di controllo, ecc elettrici
7, sega fredda:
La sega fredda è l'attrezzatura chiave nel tubo di produzione ed ha usato per tagliare precisamente automaticamente tutti i tipi di tubo della struttura. Interessando per usando l'alto sistema di controllo accurato di STD ed il sistema del macchinario, questa unità presenta precisamente il buon vantaggio di dimensione e vantaggio di trasferimento del macchinario il migliore, così rapidamente l'abilità e l'elaborazione accurata, senza sbavatura è questo vantaggio dell'unità.
Dimensione del tubo |
30x30-100x100mm 30x40-40x100mm |
PESO del tubo | 1.5-4.0mm |
Lunghezza di taglio fissa | 4~12m |
Taglio dell'accuratezza | 0~3mm |
Motore di taglio della lama per sega |
Motore 22kW di conversione di frequenza insiemi 1 |
Motore di azionamento del trasporto | Motore 22kW di servire |
Motore di alimentazione | Motore 5.5KW di servire |
Taglio della velocità | Max.80m/min |
Metropolitana che preme tipo | Pneumatico |
8, rullo:
Materiale: Cr12Mo1Vi1 ad alta resistenza, buona resistenza all'abrasione
