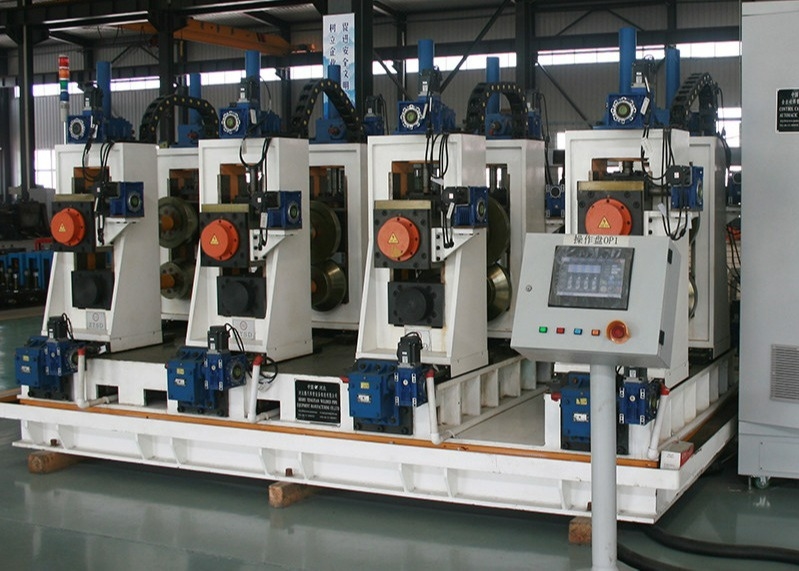

Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm

Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm
Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm

Grande immagine :  Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm

Dettagli:
Luogo di origine: Hebei
Marca: Tengtian
Certificazione: CE, ISO9001, BV
Numero di modello: ZDF480/4.0mm
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiate
Imballaggi particolari: Imballaggio impermeabile e in condizione di navigare dell'esportazione.
Tempi di consegna: 60 giorni del lavoro
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 50 insiemi/anno
Descrizione di prodotto dettagliata
velocità di marcia: 2-6mm Acciaio vuoto rettangolare della sezione: 30x50-100x140
Acciaio vuoto quadrato della sezione: 30x30-120x120 Acciaio freddo d'apertura della curvatura: Altezza 50 massimi; Larghezza 150 massimi
Tipo di saldatura: Saldatura ad alta frequenza Velocità: 0-80m/min
Evidenziare:

mulino di tubo freddo del erw della curvatura

,

mulino di tubo completamente automatico del erw

,

laminatoio per tubi del tubo di precisione

Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm





Informazioni sul prodotto



Questa attrezzatura è la nostra azienda al fine di soddisfare le esigenze del mercato internazionale, secondo la nostra azienda, l'unità della serie LW combinata con la tecnologia di formatura FF, ha sviluppato la linea di laminatoi per tubi quadrati e rettangolari automatici.



Le principali caratteristiche dell'apparecchiatura



  • In un periodo di tempo molto breve per completare la regolazione del rullo, ridurre notevolmente il tempo di cambio rullo quando si sostituiscono i prodotti, migliorando così l'efficienza e riducendo i costi di produzione;

  • A causa dell'attrezzatura che adotta un set di stampi combinati, producendo le diverse specifiche del tubo, è solo necessario regolare, non è necessario modificare, il tasso di risparmio del rullo è superiore al 90%, riducendo così il costo del rullo;

  • A causa dell'attrezzatura adotta la regolazione automatica del motore, diminuendo così il numero di lavoratori, riducendo i costi di manodopera, diminuendo l'intensità di lavoro dei lavoratori, migliorando l'ambiente di lavoro dei lavoratori;

  • Il funzionamento dell'apparecchiatura è semplice, è sufficiente conoscere le dimensioni e lo spessore delle pareti dei tubi nella produzione, quindi inserirlo nell'interfaccia, eseguirà automaticamente la regolazione, riducendo così i livelli di requisiti tecnici del personale di debug.

  • Con la regolazione automatica, è diminuito l'input di strumenti e danni alle apparecchiature quando si cambia il rullo, migliorando la durata dell'attrezzatura.

  • A causa della struttura del rotolo composito, il punto di contatto tra il rotolo e la striscia invece del contatto della linea originale, riduce l'usura del rotolo e migliora la durata del rotolo.

  • Può produrre una certa specifica di apertura dell'acciaio piegato a freddo, come l'acciaio a sezione U, C, ecc., La larghezza e l'altezza del prodotto possono essere regolate all'infinito.



La gamma di produzione di attrezzature





Tipo

Specifica (millimetro)



Spessore (millimetro)



Standard di prodotto



Materiale



Cavo quadrato

sezione in acciaio

30x30-120x120 2,0-6,0





DIN59411

GB6728-2002





Q195-Q345







Acciaio a sezione cava rettangolare

30x50-100x140 2,0-6,0


Apertura a freddo

piegare l'acciaio

Altezza max 50



Larghezza max 150

2,0-6,0





L'apparecchiatura è composta dalle seguenti parti



Svolgitore idraulico a mandrino singolo

L'aspo è composto principalmente da base, testa conica maggiorata, impianto idraulico, freno idraulico, tamburo singolo tipo maggiorato e a sbalzo, testata aconica, una in linea; tenditori idraulici, freno idraulico.

DE della bobina Φ1000-2000mm
ID della bobina Φ520-610 mm
Larghezza della striscia 100-480 mm
Spessore della striscia 2,0-6,0 mm
Peso della striscia Max8T
Tipo di espansione Espansione idraulica
Rompere Azionamento idraulico



Piastra per estremità



Questa unità è utilizzata principalmente per condurre la nuova alimentazione della testina in acciaio della bobina nell'unità spianatrice dopo che l'unità svolgitore ha portato la bobina nel posto di lavoro.

potenza del motore elettrico: 1,5 KW

pressione di elaborazione: 7Mpa

ridurre la velocità: BW17-4



spianatore



Questa unità viene utilizzata principalmente per appiattire la testa e la scia del nastro di acciaio e prepararsi per il taglio e la saldatura a taglio della fase successiva in modo da garantire che il nastro di acciaio sia piatto e dritto nella saldatura a taglio.

livello di spianatore e capacità di pressatura:

lo spianatore e il rullo di pressatura Dia: Φ180

rullo spianatore Dia: Φ120

velocità del livello di spianatore: 11 m/min

lo stile della velocità di regolazione: nessun grado della velocità di regolazione

lo stile della struttura: pressatura e trasporto, unità spianatrice a cinque rulli

stile up & down: impianto idraulico

larghezza dello spianatore: 100-480 mm

spessore dello spianatore: 2,0-6,0 mm

pressione di esercizio del cilindro idraulico: 7Mpa

potenza motore elettrico: 22KW



UNCuttin automaticog & Saldatrice



La macchina automatica per il taglio e la saldatura viene utilizzata per tagliare le estremità irregolari delle strisce e quindi collegare le strisce mediante saldatura.

Larghezza della striscia 100-480 mm
Spessore di saldatura 2,0-6,0 mm
Tipo di taglio Idraulico
Modalità di saldatura Automatico



Accumulatore a spirale orizzontale



Questa unità è inclusa principalmente nel dispositivo di pressatura e trasporto del materiale, assemblaggio dell'accumulatore, unità di trasporto del materiale, unità di controllo elettrica.

È il principale include telaio, motore elettrico, unità freno, asse di potenza di trasferimento di direzione circolare della velocità di riduzione, rullo di pressione e trasporto, sistema di pressione dell'aria del rullo di guida, unità di velocità ispezionata;può fornire il nastro di acciaio all'accumulatore e nel frattempo trasferirà le informazioni sulla velocità di trasporto al sistema di controllo elettrico, quando chiediamo di interrompere il trasporto del materiale a questa unità, arresterà il rotolo al motore elettrico e premerà e trasporterà il rotolo del materiale dal rompere, e anche potrebbe regolare la velocità per trasportare il motore elettrico e l'unità trasporta la velocità del materiale.

(2) Montare il telaio dell'accumulatore: includere il motore elettrico, il telaio, il rullo del cerchio interno, il rullo del cerchio esterno e il rullo di pressione.Può essere utilizzato per immagazzinare il materiale in nastro d'acciaio dall'unità di stampa e trasporto e potrebbe essere prelevato dal rotolo di materiale di invio centrale.

(3)Dispositivo materiale di invio: include telaio, rulli di direzione guida, rotolo guida in alto o in basso.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni sulla velocità del materiale di esecuzione al dispositivo di controllo elettrico.

(4) parametri tecnici:

stile di lavoro: Cerchio fisso

vantaggio: materiale di stoccaggio di più, nessun colpo per rimuovere la superficie in acciaio.

spessore della bobina d'acciaio: 2,0-6,0 mm; larghezza: 100-480 mm

trasportare la velocità di marcia del materiale: Vmax=120 m/min

pressione dell'olio idraulico: 7Mpa

potenza del motore direttamente elettrico della pressa e del trasporto: 45 KW

il motore elettrico del telaio dell'accumulatore: 90KW



Mulino di formatura e dimensionamento



Composto da rullo di alimentazione, dispositivo di centraggio automatico, supporto di livellamento passivo, supporto per rotolo orizzontale (P1), supporto per rotolo verticale (L1), supporto per rotolo orizzontale (P2), supporto per rotolo verticale (L2), supporto per rotolo orizzontale (P3), rotolo orizzontale supporto (P4), supporto per rotolo verticale (L3), supporto per rotolo orizzontale (P5), supporto per rotolo orizzontale (P6), supporto per rotolo orizzontale (P7) supporto per rotolo verticale (L3), tre frame di curvatura vuota, direzione di saldatura, cinque rulli estrusione, taglio bave, sistema di rimozione bave due cavalletti, cavalletto rotante, sistema di raffreddamento, cavalletto verticale per dimensionamento (DL1), cavalletto a quattro rulli (F1), cavalletto a quattro rulli (F2), telaio a 4 rulli (F3), telaio a quattro rulli (F4), testa turca (C2), sistema di controllo elettrico, ecc



Sega a freddo



La sega a freddo è l'attrezzatura chiave nel tubo di produzione e veniva utilizzata per tagliare con precisione tutti i tipi di tubo del telaio automaticamente.Per quanto riguarda l'utilizzo di un sistema di controllo STD altamente accurato e di un sistema di macchinari, questa unità ha il vantaggio dimensionale buono e il miglior vantaggio di trasferimento del macchinario, quindi l'abilità rapida e l'elaborazione accurata, senza Burr è questo vantaggio dell'unità.



Dimensioni del tubo

30x30-120x120mm

30x50-100-140mm

Peso del tubo 2,0-6,0 mm
Lunghezza di taglio fissa 4~12 m
Precisione di taglio 0 ~ 3 mm
Motore di taglio della lama della sega

Motore a conversione di frequenza 15kW

2 set

Motore di azionamento del carrello Servono motore 45kW
Motore di alimentazione Servono motore 5.5KW
Velocità di taglio Max.60m/min
Tipo di fissaggio per tubi Pneumatico
Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm 0



Rullo



Materiale :Cr12Mo1Vi1 Elevata resistenza, buona resistenza all'abrasione

Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm 1

Velocità 0-80 m/min Macchina per tubi saldati Erw completamente automatica con curvatura a freddo 30x50 mm 2
