Attrezzatura del tubo saldata Tengtian di Hebei che fabbrica il Co., srl.
Qualità in primo luogo, cliente in primo luogo
Sales & Support:
|
Dettagli:
Termini di pagamento e spedizione:
|
| Velocità di marcia: | 1.0~3.0mm | Larghezza della striscia: | 56~160mm |
|---|---|---|---|
| Proprietà meccaniche: | σb≤520Mpa, σs≤340MPa | Peso della bobina: | 5T |
| Tipo della saldatura: | Saldatura ad alta frequenza | Formazione della velocità: | 20~100m/min |
| diametro tubo tondo: | φ16~φ50mm | precisione di Tubo-taglio: | 0~3mm |
| Evidenziare: | mulino di tubo del erw di precisione,mulino di tubo del erw di calibratura,linea di produzione del mulino di tubo del erw |
||
Linea guida di progettazione:
●Migliori la prestazione e la produttività operative;
●Migliori l'ambiente e la sicurezza delle operazioni;
●Migliori la stabilità del prodotto;
●Migliori la produttività del prodotto;
●Riduca i costi del rotolo.
Secondo la linea guida di progettazione di miglioramento del carattere & l'ambiente di funzionamento e la sicurezza & di produzione del carattere, riducente il costo del rullo per garantire l'alta efficienza, la linea di produzione HG50 adotta lo stile del foro del doppio raggio di progettazione.
Adeguatamente alla norma YB189-64
(1) materiale: Acciaio di costruzione d'acciaio e bassolegato a basso tenore di carbonio
(2) proprietà meccaniche: σb≤520Mpa, σs≤340MPa
(3) larghezze della striscia: 56~160mm
spessore della striscia (di 4): 1.0~3.0mm
rotolo di nastro (di 5): Diametro interno delle bobine: φ480~φ520mm
Diametro esterno delle bobine: φ1000~φ1800mm
(6) pesi della bobina: ≤2T
(1) diametro rotondo del tubo: φ16~φ50mm
spessore della parete (di 2) dei tubi: 1.0~3.0mm
(3) ha riparato la lunghezza di taglio: 4~12m
precisione di Tubo-taglio (di 4): 0~3mm
20~100m/min
(1) potere:
Volume di potere della linea Approx.600KW
Alimentazione 380V/50Hz/3phases
acqua di raffreddamento di circolazione (di 2):
Flusso: t/h 30T/h~40
Volume dello stagno: 60m3
(3) aria compressa
Flusso: 5m3/min
Pressione: cm2 5~7kg/
8m ampi, 100m lungamente, almeno 5m alti dalle rotaie del soffitto da frantumare.
Il uncoiler è della struttura di doppia espansione e dei mandrini a mensola. Contiene due parti principali: parte principale e la base fissa. La parte principale è fornita del sistema pneumatico per soddisfare i bisogni di espansione, di contratto e di frenaggio dei mandrini.
| OD della bobina | Φ1000-1800mm |
| Identificazione della bobina | Φ480-520mm |
| Spessore della striscia | 1.0-3.0mm |
| Larghezza della striscia | 56-160mm |
| Peso di singola striscia | Max2T |
| Tipo di espansione | operazione manuale |
| Rottura | Azionamento pneumatico |
Forma strutturale: letto di saldatura del taglio, dispositivo d'alimentazione di pizzico, doppio dispositivo concentrante, doppio sistema di taglio di taglio, sistema di taglio del piatto, sistema di azionamento di saldatura del piatto inferiore, ecc.
| Larghezza della striscia | 56-160mm |
| Spessore di saldatura | 1.0-3.0mm |
| Taglio del tipo | Taglio automatico |
| Modo di saldatura | Saldatura automatica |
| Pressione idraulica | 8-10MPa |
| Ciclo operativo | Secondi Max.180 |
Questa unità è principale include nel press& porta il dispositivo materiale, accumulatore per montare, porta fuori dall'unità materiale, unità di controllo elettrica.
stampa & portare dispositivo materiale: può fornire l'acciaio della striscia all'accumulatore ed i tempi medi trasferirà per portare le informazioni di velocità al sistema di controllo elettrico, quando fermata a richiesta portiamo il materiale a questa unità, che fermerà il rotolo al motore elettrico e il press& porta il rotolo materiale dalla rottura ed anche potrebbe regolare la velocità per portare il motore elettrico e l'unità porta la velocità materiale.
Struttura dell'accumulatore montare: Può essere usata a stoccaggio la striscia che il materiale d'acciaio da press& porta l'unità e potrebbe essere ricavare dal rotolo concentrare del materiale di commiato.
Dispositivo materiale di commiato: Può portare l'acciaio della striscia per modellare il sistema ed inviare effettui le informazioni materiali di velocità al dispositivo di controllo elettrico.
specificazione:
| stile di lavoro | cerchio del cambiamento |
| porti la velocità andante del materiale | Vmax=240m/min |
| vantaggio | Più materiale, nessun colpo |
| Forma di pizzico | Pneumatico, 6Mpa |
| spessore d'acciaio della bobina | 1.0-3.0mm |
| larghezza | 56-160mm |
| deposito | 3,0 m2 |
| potere del motore elettrico della stampa & portare | 11KW |
| il motore elettrico del telaio dell'accumulatore | 22KW |

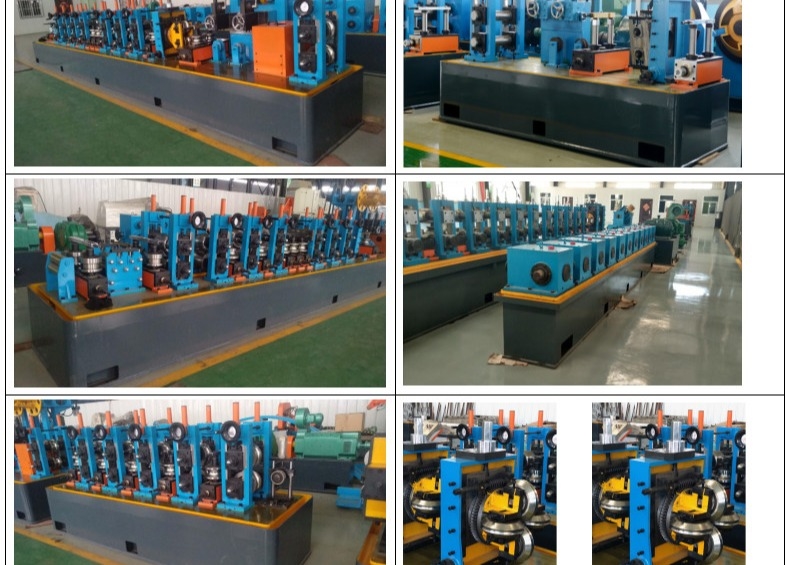

L'unità di formazione & d'incollatura è l'attrezzatura vitale alla linea del mulino di tubo. Questa unità attenersi alla teoria della struttura del rotolo. Potrebbe continuare il processo un certo tubo d'acciaio della specificazione tramite la saldatura del NO--contatto, che sta portando un certo acciaio della striscia a questa unità e lo lascia che passa il rotolo della struttura al tubo della struttura crudo e poi prendere insieme il liquido elettrico sulla superficie della saldatura del tubo in modo da trattare la temperatura del tubo più su al vestito che salda tramite la saldatura della pressa piana e poi dopo il raffreddamento, formando l'incollatura e il flattener al prodotto che cosa è il vostro tubo della domanda.
| Formazione del tubo OD. | Giro: Φ16-50mm |
| Formazione dello spessore della parete del tubo | 1.0-3.0mm |
| Formazione della velocità | Max.100m/min |
| Numero. dei supporti di formazione, orizzontale | 7 |
| Numero. dei supporti di formazione, verticale | 10 |
| Supporto del rullo guida | 1 |
| Supporto del rotolo di compressione | 1 |
| Supporto stridente del rotolo | 1 |
| Taglierina di raschio dell'ufficio | 2 insiemi |
| No. dei supporti d'incollatura, orizzontale | 5 |
| Numero. dei supporti d'incollatura, verticale | 5 |
| I Turchi si dirigono | 2 insiemi con la singola testa |
| Diametro dell'asse e materiale del supporto orizzontale del rotolo | Φ60mm, 40Cr materiale |
| Diametro dell'asse e materiale del supporto verticale del rotolo | Φ40Material 40Cr |
La macchina della taglierina è l'attrezzatura chiave nel tubo di produzione ed ha usato per tagliare precisamente automaticamente tutti i tipi di tubo della struttura. Interessando per usando l'alto sistema di controllo accurato di STD ed il sistema del macchinario, questa unità presenta precisamente il buon vantaggio di dimensione e vantaggio di trasferimento del macchinario il migliore, così rapidamente l'abilità e l'elaborazione accurata è questo vantaggio dell'unità.
Parametri della macchina:
() un motore di azionamento: Servomotore 15KW
(b) tagliando motore: Frequenza variabile 15KW
(c) velocità lineare massima: 100m/min.
gamma di lunghezza di taglio (d): 4 ~ 12meters
accuratezza di lunghezza di taglio (e): ±1.5mm (linea fluttuazione della velocità non supera 2%)
(f) direzione d'alimentazione: secondo il cliente richieda
(g) seguendo velocità: Stessi come laminatoio per tubi (20-100m/min)
(h) funzione di Equiment: Automatica, manuale, ha la funzione di tagliare corto il righello
I tubi finiti fatti funzionare lungo il rullo di transito ed essere passato automaticamente al banco. Poi la macchina imballatrice semplice imballa i tubi nella forma di esagono.
Motore: 3kw
Lunghezza: 18m
Materiale: Cr12
Durezza del rullo: HRC58-62
La profondità dell'indurimento della tempera: ≥ 10mm
Rugosità di superficie: Ra≤0.8um
(1) 200KW saldatore ad alta frequenza semi conduttore, 380V/220V, 50Hz
parametro progettuale (di 2)
●Potenza nominale: 200kW
●Corrente continua stimata: Pd=200kW
●Tensione di CC stimata: UdN=450V
●Corrente stimata di CC: IdN=1350A
●Efficienza dell'alimentazione elettrica: η≥85%
●Potenza di uscita: Pout>200kW
●Frequenza di progettazione: f=200KHz±50KHZ
●Invertitore del MOSFET: 120kW×6
●Forma di uscita di modo della scanalatura:
Nessun trasformatore di saldatura dell'uscita, risonanza secondaria
(3) requisiti di distribuzione
●Potenza nominale: 200kW
●Corrente continua stimata: Pd=200kW
●Fattore di potenza stimato: COSφ≥0.9
●Capacità di distribuzione: S≥800kVA
●Tensione di servizio: 380V/50Hz
●Nella linea corrente: I=1050A
●Cavo ricevuto: due cavi di rame del ² di 240mm sono usati parallelamente, sistema a quattro vie trifase
●Scambiatore di calore acqua-acqua
●Pressione di acqua interna di circolazione: 0.15~0.25MPa
◆Scorrimento dell'acqua interno di circolazione: ³ /h di 50m
◆Temperatura dello sbocco dell'acqua dell'acqua di circolazione interna: ≤40℃
◆Temperatura dell'acqua di circolazione di ritorno interno dell'acqua: ≤45℃
●Area dello scambiatore di calore: ² di ≥25m
●Scorrimento dell'acqua esterno di circolazione: ³ /h (RIFORNIMENTO di ≥65.4m del COMPRATORE)
◆Temperatura esterna della presa di acqua di circolazione: ≤35℃
◆Pressione di acqua dell'assunzione: 0.20~0.3MPa (² di circa 2.0~3kg/cm)
Tipo di saldatura: Induzione
TIPO: Sistema di raffreddamento acqua-acqua
- Spedizione entro 4 mesi dopo aver ricevuto l'acconto
- 30%: La somma totale di acconto sarà pagata da T/T al venditore entro i 15 giorni dopo la firma del contratto. Il contratto poi entra l'in vigore.
- 70%: Prima della spedizione da L/C.
Servizio di prevendite:
·Possiamo fornire le immagini dell'attrezzatura finita prima della spedizione per assicurare l'autenticità dei nostri prodotti.
·Se il governo non permette che il venditore lasci la Cina e vada al pæse consumatore per ricerca degli errori dell'attrezzatura, forniremo l'orientamento a distanza online all'ingegnere del compratore e facciamo il meglio del venditore per fornire una chiara e disposizione completa per aiutare il compratore con l'installazione e l'incarico di attrezzatura.
·Se il governo cinese può permettere che il venditore lasci la Cina e vada al pæse consumatore per ricerca degli errori dell'attrezzatura, invieremo gli ingegneri là come descritti qui sotto:
Attrezzatura che arriva al compratore, al personale di servizi tecnici alla ricerca degli errori di scena, alla manutenzione, all'attrezzatura incaricanti, all'incarico, al funzionamento ed all'istruzione di manutenzione, a responsabili di addestramento tecnico per il personale di funzionamento e di manutenzione dell'attrezzatura del compratore.
Il tempo dell'eliminazione degli errori è di un mese, entro un mese la paga di bisogno del compratore per lo stipendio USD 150,00 dell'ingegnere una persona del giorno uno, il rifornimento i atrtickets per il viaggio di andata e ritorno, inoltre ha bisogno del rifornimento il costo locale, come alimento, stanze e trasformare. Se dovuto la ragione del compratore, ritardi il tempo dell'eliminazione degli errori, la paga di bisogno del compratore per l'ingegnere USD 150,00 una persona l'un giorno.
Numero degli ingegneri di incarico dell'attrezzatura: Almeno tre.
Servizio di assistenza al cliente:
Utilizzato in utenti per attenersi positivamente alle regole, sotto l'attrezzatura normale di funzionamento, da 12 mesi a partire dalla data dell'arrivo dell'attrezzatura, quale impatto sulla qualità da usare, le parti danneggiamento il cavo di attrezzatura non possono lavoro normale, la fabbrica darà la riparazione o la sostituzione gratis. Il tempo dell'eliminazione degli errori è di un mese, entro un mese la paga di bisogno del compratore per lo stipendio USD 150,00 dell'ingegnere una persona del giorno uno, il rifornimento i atrtickets per il viaggio di andata e ritorno, inoltre ha bisogno del rifornimento il costo locale, come alimento, stanze e trasformare. Se dovuto la ragione del compratore, ritardi il tempo dell'eliminazione degli errori, la paga di bisogno del compratore per l'ingegnere USD 150,00 una persona un giorno.
Numero degli ingegneri di incarico dell'attrezzatura: Almeno tre.
●Manuale di istruzioni (fornito ai tempi di un mese prima di termine di consegna)
●Certificato di ispezione (fornito al termine di consegna)
●Ordine di carico (fornito al termine di consegna)
●Disegno del layout (fornito ai tempi di un mese prima di termine di consegna)
●Disegno basso frantumato (fornito ai tempi di un mese prima di termine di consegna)
●Diagramma elettrico di principio
●Disegno globale dell'Assemblea di ogni unità della linea
●Diagramma della parte delle parti vulnerabili
