Proposta tecnica e quotazione
Per
HG 63x4.0mm Linea di lavorazione dei tubi 2.5️)
Io.Riassunto
HG63x4.0 2.5️)La linea di produzione di tubi saldati ad alta frequenza è utilizzata per la fabbricazione di tubi di acciaio saldati di Φ25 mm-Φ63 mm, tubi quadrati 20x20-50x50 mm, con spessore della parete 0,8 mm-4,0 mm.Dopo aver assorbito la tecnologia avanzata di produzione di tubi sia dall'estero che dal paese, la nostra linea di produzione progettata in modo innovativo e ogni singola unità della linea di produzione non è solo economica ma anche pratica.
II.Di base Condizioni:
2.1tubi di acciaio Specificità
2.11 Tubo rotondo: φ25·φ63,5 mm Spessore: 0,8-4 mm
2.12 Tubo quadrato: 20X20-50X50 mm Spessore: 0,8-4 mm
2.2Striscia acciaio
2.2.1 Larghezza della striscia di acciaio: 70 mm-200 mm Spessore della striscia di acciaio:0.8-4 mm
2.2.2 bobine galvanizzate e HRC: δb≤500Mpa σs≤355MPa
2.2.3 bobina di strisce d'acciaio: diametro interno: Φ508 mm (conferma finale del cliente)
Diametro esterno: Φ1000mm-2000mm (conferma finale da parte del cliente)
2.2.4 Peso delle strisce d'acciaio: massimo 4,0 T
2.3 Capacità elettrica installata: circa 650 kW Fornitura di energia: 380 V, 60 Hz (conferma finale del cliente)
2.4Formazione velocità:Max. 150 m/min
P.S.: il diametro massimo e lo spessore massimo non corrispondono alla velocità massima
2.5 Dimensione dell'intera linea: approssimativamente 80x6m
2.6 Direzione del materiale di produzione: fornitura finale da parte dell'acquirente
III.Il flusso tecnico della produzione linea
Sgombero → testa di taglio → saldatura testa-cola di acciaio a striscia → accumulatore a spirale ((fornitura dell'acquirente)
→ Formaggio → Saldatura ad induzione ad alta frequenza → Rimozione di abrasioni esterne → Dimensione → Verniciatura in zinco ((offerta dell'acquirente)→ Taglio→ fine →Stacking→Controllo e raccolta → Accesso al magazzino
IV.Composizione delle attrezzature e parametri principali di un singolo unità:
- Doppia Coni Discolatore(con dispositivo di mantenimento della bobina)
Questa apparecchiatura ha doppia chiusura a cono. L'apertura terminale ha rotolo di stampa. La testa dei coni di decollatura attacca la bobina in acciaio con la funzione di cono.Poi premere rullo dell' apertura di fine si muove verso il basso per stringere la bobina di acciaioQuando la testa della bobina d'acciaio ruota verso la bobina, il peeler si muove verso l'alto e verso il basso.
Diametro interno della striscia di acciaio: Φ 508 mm (l'acquirente fornisce infine)
Diametro esterno dell'acciaio a strisce:Φ max=2000mm
Larghezza della striscia in acciaio: 70 mm-200 mm
Spessore dell'acciaio a strisce: 0,8-4 mm
Peso massimo dell'acciaio a strisce: 4,0 T
Espansione idraulica
Frattura pneumatica
2.Testa dritta e pinzetta livellatrice
Questa unità è utilizzata principalmente per condurre la nuova testa di alimentazione in acciaio della bobina nell'unità appiattitrice dopo che l'unità di sdraio ha portato la bobina nel luogo di lavoro.
Potenza del motore a testa retta: AC1.5KW
pressione di lavorazione:7Mpa
L'unità di livellamento con 2 pizzichi a rotoli e 5 livellamenti a rotoli.
diametro del rotolo di pizzico:Ф140mm
diametro del rullo di livellamento:Ф110mm
motore di pizzico e livellamento:15kw
3.Scia- e Saldatore
Funzione:
Viene utilizzato per tagliare in parallelo la coda della striscia di acciaio, che è appena entrata nell'accumulatore, e la testa della striscia che esce dal discolatore, e poi saldarle insieme.
Struttura:
Sciaggio idraulico e saldatura manuale Larghezza della striscia in acciaio: 70 mm-200 mm
Spessore dell'acciaio a strisce: 0,8-4 mm
Modulo di centralizzazione: manuale
4.Saccumulatore pirare
|
|
- Questa unità è principalmente inclusa nel dispositivo di stampa e trasporto, nell'assemblaggio dell'accumulatore, nell'unità di trasporto, nell'unità di controllo elettrico.
- Si tratta principalmente di includere telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di circolazione della velocità di riduzione, rotolo di pressione e trasporto, sistema di aria a pressione del rotolo di guida, unità di velocità ispezionata;può fornire la striscia di acciaio per l'accumulatore e il tempo medio che trasferirà le informazioni di velocità di carico per il sistema di controllo elettrico, quando richiediamo di fermare il trasporto del materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare materiale rotolare dalla pausa,e anche potrebbe regolare la velocità per trasportare motore elettrico e l'unità portano velocità materiale.
- Accumulator frame assembly: include il motore elettrico, il telaio, il rotolo a cerchio interno, il rotolo a cerchio esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.
- Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida da posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico
|
| stile di lavoro: |
circolo di cambio |
velocità di movimento del materiale trasportato |
Vmax = 240m/min |
| vantaggio: |
Più materiale
Niente sciopero.
|
Forma di pizzico |
Pneumatico
6Mpa
|
| spessore della bobina in acciaio |
0.8-4.0 mm |
Diametro |
4 metri |
| larghezza |
70-200 mm |
|
|
| potenza del motore elettrico della pressa e del portatore |
AC 22 kW |
| il motore elettrico del telaio dell'accumulatore |
AC 37 kW |
|

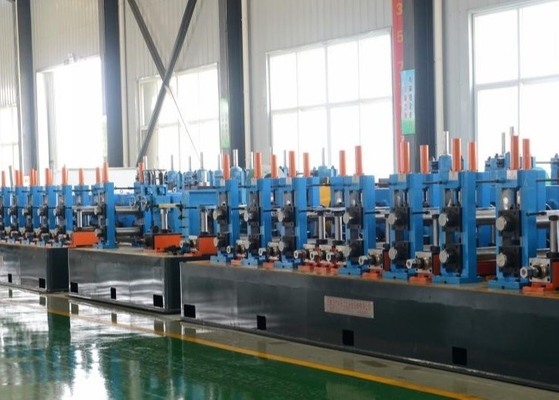

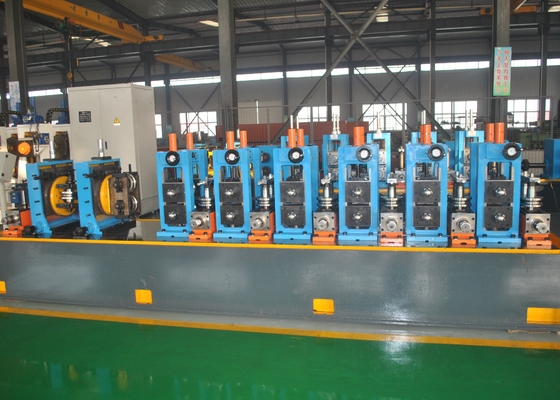

5.Formazione e dimensionamento Fabbricazione di macchine da mulino Sezione:
Sostanze orizzontali: 7 Sostanze verticali: 9
Sezione di saldatura:
Sostanza di rullo guida; Sostanza di rullo di spremitura; Sostanza di raschiatura della saldatura; Sostanza di rottura; raffreddamento ad acqua
Sezione dimensioni:
Sostanze orizzontali: 5 Sostanze verticali: 5
Turchi Capo:2 serie (4 tipi di rotoli)
PrincipaleClimatizzazioneMotore:Sezione di formazione: 90Kw 1 Set ((SIMENS);
Sezione di dimensionamento: 110Kw 1 Set ((SIMENS)
Principale Reduttore:2 set
Struttura e prestazioni principali delle apparecchiature
Set di alimentazione
Principalmente al limite superiore e inferiore della striscia d'acciaio, facile per la striscia fuori dal circuito senza intoppi nella macchina di formazione, impedire la striscia bobbing su e giù.
È costituito da un paio di rulli e da un supporto sinistro e destro, il materiale del rullo è Gr15, processo di raffreddamento ad alta frequenza.Durezza di raffreddamento HRC58-62,il supporto sinistro e destro è la struttura di saldatura della piastra di acciaio
Macchina di livellamento passivo a cinque rotoli
Principalmente per livellare la striscia di acciaio, per la striscia nella macchina senza intoppi, prevenire la striscia bobbing su e giù
Utilizzando la struttura di tipo a cinque rulli superiore 2 inferiore 3, i due rulli sopra riportati possono regolare da soli, rispettivamente per controllare il vuoto del rulli superiore e inferiore, garantire l'effetto di livellamento,il materiale del rotolo di livellamento è Gr15, tenuta ad alta frequenza, durezza di tenuta HRC58-62
Sosta orizzontale per rotoli
La struttura orizzontale del rullo è il componente chiave del molino di modellazione e dimensionamento,per la striscia nel billet del tubo e la garanzia della precisione dimensionale del tubo di acciaio è fatta da esso
Sosta orizzontale per rulli con struttura a portiere, cambio di rulli laterali
Il diametro dell'albero di rotolamento orizzontale è Φ80mm(modello di attrezzatura:Torna indietro.# 3516,ex# 32216)Il materiale è 42CrMo; spegnimento ad alta frequenza.
Metodo di regolazione su e giù: manuale.
Sotto il rullo inferiore del rullo orizzontale ha pad di protezione da sovraccarico, quando il sovraccarico per ridurre il danno del rullo orizzontale e cuscinetto
Proteggere il materiale del cuscino è HT200
Asse di rotolamento orizzontale aumento di rotolamento fuso gomma di taglio, è vantaggioso per la produzione di regolazione del materiale sottile
Materiale di copertura orizzontale dell'estremità del rullo dell'originale HT200, al posto di Q235A, al fine di prevenire nel processo di utilizzo successivo la rottura della copertura dell'estremità.Per evitare che la bilancia e il ferro nel cuscinetto, aumentare la durata di servizio del cuscinetto, tutti i bulloni di collegamento dal livello ordinario originale a 8,8 bulloni ad alta resistenza,per garantire che in futuro la forza e la stabilità della connessione nel processo di utilizzo a lungo termine.
Quadro e tavolo di collegamento USE quattro bulloni ad alta resistenza 8.8, assicurare la stabilità e la precisione del rack nel processo di produzione successivo
Supporto per rotolamento verticale
Verticale roll stand è il componente chiave del molino di modellazione e dimensionamento, principale aiuto deformazione del rullo orizzontale, prevenire il rimbalzo della striscia, assorbire parte del bordo dell'attesa di allungamento
Il supporto verticale adotta un'operazione di regolazione a vite singola, sul cambio di rotoli
Il diametro dell'albero di rotolamento è Φ50 mm, il materiale è40Cr, spegnimento ad alta frequenza.
I materiali di rotolamento verticale adottano l'acciaio fuso, con il dispositivo di piastra di tensione sul rullo verticale, rullo verticale con nocciolo di regolazione superiore e inferiore,l'altezza potrebbe essere "tuned",Per regolare la produzione materiale sottile come scalare una collina
Sosta guida per cuciture
Il supporto guida per saldatura è principalmente per controllare le dimensioni dell'angolo di apertura e la direzione del
saldatura, la saldatura accuratamente nel rullo di estrusione, per garantire la qualità della saldatura, il telaio del rullo guida può essere più o meno 20 gradi lungo l'asse di rotazione del tubo, regolare su e giù e intorno.
Diametro dell'albero φ55 ((modello di ingranaggio# 7511)
Sostituzione per il rullo di spremitura
Squeeze Roll Stand è principalmente per l'estrazione di bicchieri di tubi di riscaldamento ad alta frequenza in tubi saldati, è una parte importante della garanzia di qualità della saldatura,la struttura del telaio del rullo di estrusione è la stessa del rullo verticale
Squeeze Roll Shaft Dia. è Ф60mm(modello di attrezzatura #7512)Il materiale è 40Cr; spegnimento ad alta frequenza.
Trattamento di condizionamento dopo tornitura grezza, e poi finitura del tornitura, dopo finitura del tornitura, trattamento di spegnimento ad alta frequenza, macinazione dopo spegnimento ad alta frequenza
Rimuovere il dispositivo di burr esterno
Si utilizza per raschiare la cucitura della saldatura e rimuovere le forforazioni esterne. È composto da due tagliatori per l'uso alternato.I raschietti possono essere regolati e hanno la funzione di sollevamento rapido da camSotto il riparo del coltello ci sono due rulli di supporto, per sopportare il sovrafflusso del raschiamento.
raffreddamento ad acqua
Si utilizza per raffreddare l'area di saldatura per garantire che il tubo di acciaio sia raddrizzato con precisione.
Macchine per dimensionare
Dispositivo di raddrizzamento grezzo(testa di tacchino)
Un altro nome è Turks testa e dichiarato all'ultima parte di dimensione mulino, viene utilizzato per strappare dritto tubo grossolanamente.È costituito da due serie di raddrizzatore a quattro rulli e la testa può ruotare e regolare a destra e a sinistraUtilizza un tubo di acciaio a tre punti.
Assemblaggio dell'asse cardano
Viene utilizzato per collegare il cambio e il supporto orizzontale, si collega anche il cambio principale e
La trasmissione di prolungamento adotta un cambio su misuraasse di trasmissioneE'cosi '.vantaggiosoper l'utilizzo, la manutenzione, il cambio e l'adeguamento, possiede anche la funzione di salvaguardia del sovraccarico per il supporto orizzontale.
Casella di trasmissione di riduzione
Il riduttore di unità adotta riduttore di arco di vite a vite secondario. Ogni riduttore è costituito da un paio di ingranaggi a arco a spirale e due su ingranaggi cilindrici.basso costo di manutenzione e sostituzione. materiale degli ingranaggi a guinzaglio:20CrMnTi
6.Seghe a freddo(kaikong)
| |
Viene utilizzato per tagliare con precisione il tubo in lunghezza automaticamente, a condizione che il tubo venga continuamente consegnato dal mulino ad alta velocità.
| Motore di trazione |
Servomotore da 15 kW (Yaskawa, Giappone); |
| Motore di taglio |
22 kWfrequenza variabileSiemens.
|
| Motore di alimentazione |
servomotore da 4,4 kW (Giappone Yaskawa)
|
| Modalità seghe di alimentazione |
Pneumatico |
| Lunghezza fissa |
6-15 m |
| Precisione di lunghezza fissa |
± 2 mm |
| Velocità massima |
150 m/min |
|
7.Rolla di uscitaTabella (22m)e dispositivo di cambio del tubo
| |
Struttura e principio di funzionamento:
Il tubo viene trasportato al luogo di spazzatura da un rullo rotondo e quindi inizierà a raccogliere.
|
8.GGP40- Ok. - Ok.WAlta frequenza allo stato solido Saldatore
Produttore: sanzheng
Descrizione dell'apparecchiatura
1.1Parametro tecnico di 400 kWsaldatore
Io...saldatore integratoGGP-400/0.3-CC:
- Potenza nominale: 400 kW
- Potenza nominale in CC: - Sì.d= 400 kW
- Tensione nominale in CC::UDN=450V
- Corrente nominale di corrente continua: IDN= 890A
- Efficienza totale: η≥85%
- Potenza di uscita: Pfuori.> 400 kW
- Frequenza progettata: f=250~300kHz
- Invertitore MOSFET: 100kW×4
- Cavo di linea di entrata: 185 mm2×2 pc/fase
Wraffreddatore ad acqua:
- Adottare uno scambiatore di calore acqua-acqua
- Capacità di raffreddamento: 140 kW
- Potenza nominale della pompa in linea: 7,5 kW
- Flusso di lavoro della pompa in linea: 50 m3/h
- Ripresa della pompa in linea: 32 m
- Volume del serbatoio dell'acqua molle: 0,55 m3
- Area dello scambiatore di calore: 15 m2
- Temperatura di ingresso dell'acqua di circolazione esterna: ≤ 35°C
- Pressione all'ingresso dell'acqua: 0,25 ∼0,45 MPa
