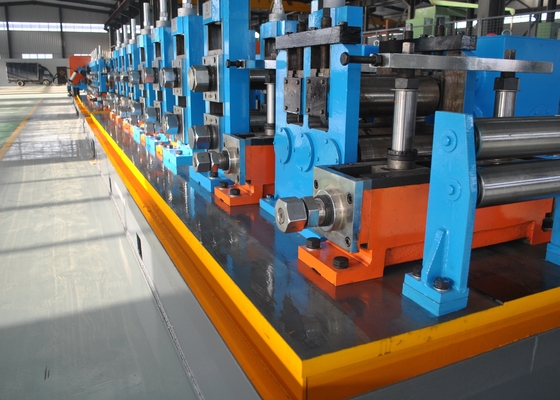

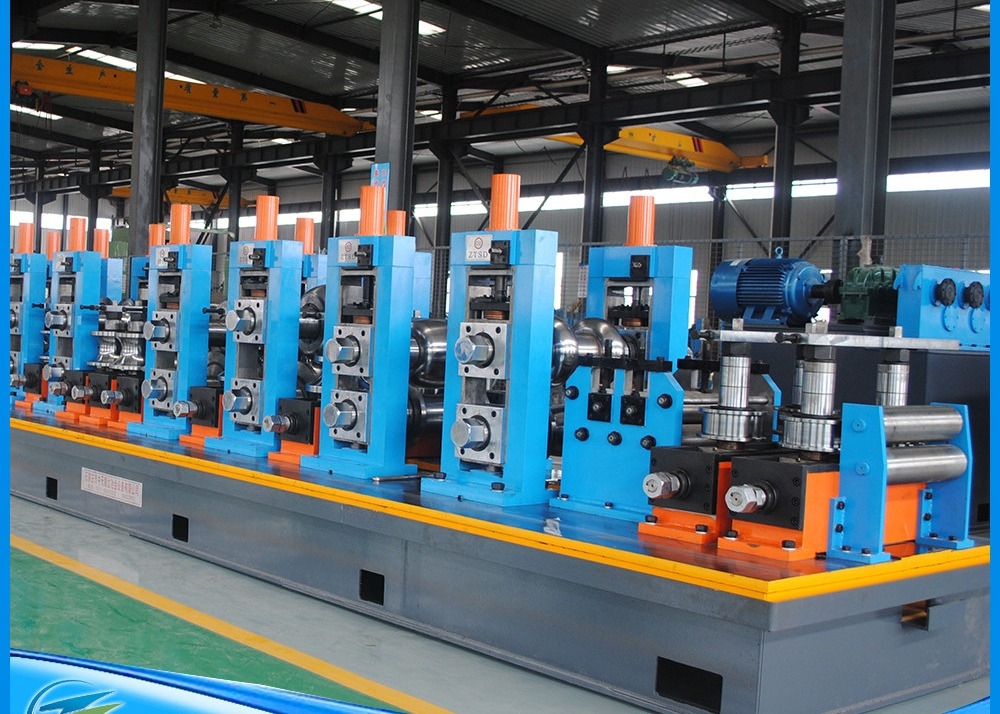

Saldato ad alta frequenza per tubi HGF 150X10 7,5" Hf Saldato per tubi 70x70-150x150mm

Io. PRoduce panoramica

La linea di produzione di tubi saldati ad alta frequenza ad alta precisione HG254 è principalmente destinata ala dimensione del tubo quadrato70x70-150x150mm,,spessore è da 2,0-10,0 mm. prodottoil tubo rotondo da89-190mmdi spessore 2,0-10,0 mm,la dimensione del tubo quadrato70x70-150x150mm,,spessore è da 2,0-10,0 mm. Questa linea di produzione ogni unità di attrezzature, pieno utilizzo di equipaggiamenti simili nazionali e stranieri, design innovativo, controllo completo con PC o controllo del computer,tecnologia avanzata, conveniente di funzionamento e manutenzione, e ha raggiunto il livello internazionale nei primi anni novanta, per il livello leader nazionale.

• materie prime,Fprodotto finito,Process, eUprofilo di configurazione ser

1.Condizioni della materia prima

(1)Lasta di acciaio laminata a caldo o laminata a freddo (conformità GB700-88, GB1591-88)

(2)δs Punto di resistenza ≤ 345Mpa, δb Resistenza alla trazione ≤ 610Mpa

(3) Spessore della banda:

1) Spessore del tubo rotondo:20,0-10,0 mm

2) Spessore del tubo quadrato 2,0-10,0 mm, spessore del tubo rettangolare 2,0-10,0 mm

(4) Larghezza della striscia di acciaio: 280-600 mm (± 0,2 mm)

(5) Diametro interno della bobina in acciaio: Φ508 mm ~ Φ760 mm(l'acquirente conferma infine)

(6)Diametro della bobina in acciaio: Φ1200-Φ2000 mm(l'acquirente conferma infine)

(7)Peso massimo della bobina:15,000Kg

2.Pgamma di dimensioni

(1)OD:

1) tubo rotondo: φ89-φ190 mm,

2) tubo quadrato: 70X70-150X150mm,

(2) Spessore del prodotto:

1) tubo rotondo:20,0-10,0 mm

2) tubi quadrati e rettangolari:20,0-10,0 mm

(3) Lunghezza:6-15M

(4)Velocità: 20-50 m/min

3.Pprocesso di roduzione

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.Pprecisione del prodotto:

Tolleranza di diametro di uscita del tubo: ± 0,1 mm

5.Potenza della saldatrice HF:

600 kW

L'introduzione dell'apparecchiatura principale

1.Loading auto

Il carrello di carico è utilizzato per far passare la bobina d'acciaio dalla posizione di carico al discoilatore.in modo che il foro interno della bobina d'acciaio sia accuratamente fissato sul mandrello del decollatore, la tensione dello scarico, spingere indietro alla posizione originale.

2.di cilindrata inferiore o uguale a 50 cm3Discolatore

(1) Struttura: uno scaricatore idraulico a mandrino

(2) Specifica

3.Smacchine per la testa a trazione

L'apparecchiatura è utilizzata per piombo striscia di acciaio in livellatore senza intoppi.

Ci sono braccio di pressione, composizione testa di pala. tipo gantry, su e giù uncoil

4. Pmacchina di livellamento a pollici

(1) Questa macchina viene utilizzata per livellare la testa e l'estremità della striscia d'acciaio, facilitando il taglio e la saldatura.

(2)Motore di livellamento: 15 kW

(3) Diametro del rotolo: Φ210x900mm, materiale del rotolo: 40Cr,

(4) Diametro del rullo di livellamento: Φ160x900mm, materiale del rullo: 40Cr,

(5) Larghezza di livellamento: 280-600 mm

(6) Spessore di pizzico/nivelazione:20,0-10,0 mm

(7) Velocità di pizzico/nivelazione: 0-11M/min

5. Semi-automatici scalpello e saldatore

(1) Utilizzare per tagliare e saldare la testa e le estremità delle strisce d'acciaio, assicurare il prodotto continuo del mulino dei tubi.

(2) Spessore della striscia in acciaio: 2,0-10,0 mm

(3) Larghezza della striscia in acciaio: 280-600 mm

(4)Defensione delle strisce d'acciaio:

δs Punto di potenza ≤ 345 Mpa δb Resistenza alla trazione ≤ 610 Mpa

(5)Tipo di taglio: idraulico

(6)Tipo di compressione: idraulica

(7)Tipo di saldatura: saldatura a moto

(8)Marchio: saldatore Shanghai CO2

(9)Pressione di lavoro idraulica:10Mpa

(10) Materiale della lama: H13

6.Haccumulatore orizzontale

(1) Questa macchina si trova tra il saldatore a taglio e il calcolatore (mollino di formazione), utilizzato dopo che un rotolo di strisce di acciaio è stato consumato, prima che il prossimo rotolo di strisce sia preparato dal svolgimento,tempo di taglio e di saldatura per garantire che l'ospite (mattino di dimensionamento di forma) produca continuamente e immagazzini abbastanza strisce di acciaio.

(2)Marca del motore: WANGPAI

(3)Questa unità comprende principalmente:inDispositivo per la stampa e il trasporto del materiale,accumulatore assemblato,unità di materiale da trasportare,unità di controllo elettrica.

1)PDispositivo per il rilevamento e il trasporto di materiale

Dispositivo di pressione e carico: comprende principalmente telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di circolo della velocità di riduzione, pressione e carico,sistema di aria a pressione del rotolo guida, un'unità di velocità ispezionata; può fornire l'acciaio a striscia all'accumulatore e le volte medie trasmetterà le informazioni sulla velocità di carico al sistema di controllo elettrico,Quando chiediamo di fermarsi porta il materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare il materiale rotolare dalla pausa, e anche potrebbe regolare la velocità per trasportare il motore elettrico e l'unità trasportare la velocità del materiale.

2) Accumulatore

Accumulator frame assembly: include il motore elettrico, il telaio, il rotolo a cerchio interno, il rotolo a cerchio esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.

3)Dispositivo per l'invio del materiale

Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida da posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico.

(4)SPecificazione:

1)Diametro: 12000 mm

2) Spessore della bobina in acciaio:2.0-10.0 mm; larghezza:280-600 mm

3)Velocità di marcia del materiale da trasportare:Vmax=100-120m/min

4) Potenza del motore di alimentazione: DC 90kw Z4-200-31 (produttore:WANGPAI)

5)Potenza del motore del corpo dell'accumulatore: AC 11KWX16

6) Lunghezza di conservazione: 500-1000 M

• FFabbricazione e misurazione

1)Formazione grezza(Raccolto, Cluster)

Piano di alimentazione a rulli, alimentazione, alimentazione, cinque rulli di livellamento passivo,Horizzontale,Horizzontale, Verticale, Horizzontale, verticale,Horizzontale, Verticale, Verticale, Verticale

2)Fabbricazione a partire da semi di legno (Fin-pass)

Horizzontale, verticale,Horizzontale, verticale,Horizzontale, Verticale

3)Tavola di lavoro per saldature

Rollo guida, quattro rulli di spremitura, raschiatura meccanica, rollo di lucidatura.

4 CAcqua di tavola

5)Macchine per dimensionare

Verticale,SIX supporto universale- Signor...TWo set testa di tacchino

8.seghe da fresatura

1.1Materiale del tubo:Q235,Q355

1.2Torno: 89-190 mm, spessore:2.0-10 mm

Quadrato: 89-190 mm, Spessore:2.0-10 mm

1.3 Velocità massima della linea: 50 m/min. (Lungozza di taglio 9 m, DO del tubo F70 mm e spessore della parete 3,0 mm.)

1.4 Direzione di produzione della condotta:

1.5Altezza della linea:

L'altezza dal pavimento al fondo del tubo: mm

L'altezza dalla superficie della parte di dimensionamento, che deve essere installata per il dispositivo di misura della velocità, al fondo del tubo:

Dimensioni del luogo in cui verrà installato il rullo di misura della velocità:

1.6 Lunghezza di taglio dei tubi: 6000 ∼15000 mm

1.7 Precisione di taglio: ±2 mm (requisito per l'instabilità della velocità della linea per laminatrici≤2%)

1.8Quantità di sbuffi: Max: 0,2 mm

2.1 Adottare servomotori.

10.600kwHSaldatore ad alta frequenza:sanzheng)

Lista delle forniture
