Linea di taglio ZTL-13X1600 Macchina di taglio in acciaio HRC a basso tenore di carbonio

MACCHINA DI ACCIAIO DI HRC a basso contenuto di HRC a basso contenuto di bassa carbonio ZTL-13x1600



Parametro tecnico principale



1. Specifiche materiali

Larghezza della bobina 600-1600mm

Peso della bobina ≤35 t

Diametro interno φ610/φ760mm

Diametro esterno φ1500 -φ2200mm

2. Specifica del prodotto finita

Numero slitter (bordo escluso)

Diametro interno φ610/φ760mm Peso della bobina 35T

Diametro esterno φ1500 -φ2200mm

Larghezza precisione ± 0,15 mm (spessore 0,75-3,0) ± 0,20 mm (spessore 4-13) Accuratezza della bava

Nuova lama o divario di lama corretta

3. Velocità di scricchiolio 10-40 m/min

4. Data delle apparecchiature

(1) Potenza

Tensione 380 V.

Frequenza 60Hz

Potenza installata circa 350KW

(2) Potenza dell'aria

Pressione 0,4-0,8MPA

Air Demand 3m3/min (stato di compressione)

(3) Direzione della linea Affronta la console operativa, da sinistra a destra (il cliente ha scelto)

5. Dipingere secondo il requisito dell'acquirente

Composizione dell'attrezzatura 1600x13



		NO.		Nome			Quantità				Notato
		1		Auto di caricamento della bobina			1		Impostato
		2		Uncoiler			1		Impostato
		3		Dispositivo leader di pressione			1		Impostato
		4		Clamp & Leveler			1		Impostato
		5		Croce Cutter			1		Impostato
		6			Rullo verticale centrale		1		Impostato
		7		cutter a disco			1		Impostato
		8		bordo rewinder			1		Impostato
		9		Accumulatore del pannello
		10		dispositivo estensioner
		11		Coiler			1		Impostato
		12		Scaricamento dell'auto a bobina			1		Impostato
		13		Sistema idraulico			1		Impostato
		14		Sistema elettrico			1		Impostato
	15		Bulloni e accessori ancorati			1		Impostato



Descrizione della struttura dell'attrezzatura



1Caricamento dell'auto:

1.1 Raccontaggio di archiviazione:

Funzione: conservare temporaneamente il nastro e la bobina per l'ingresso continuo nell'unità. Posizionare la bobina sul rack di preparazione del materiale con una gru e trasporta la bobina su Un coiler da un carrello.

Requisito delle competenze:

Archiviazione di nastro e bobina: 2 gruppi

Diametro esterno della bobina: φ1500 ～ φ2200 mm

Larghezza rotolo: 600 ～ 1600mm

Peso massimo del rotolo: 35 t



1,2Caricamento dell'auto:

Funzione: utilizzato per preparare le bobine a strisce e inviare le bobine al centro del decoiler.

Struttura: è composto da corpo auto, dispositivo a piedi, dispositivo di sollevamento e dispositivo di trasmissione.

Requisito delle competenze:

Diametro esterno della bobina in acciaio: φ1500 ～ φ2200 mm

Diametro interno: φ610, φ760 mm

Larghezza: 600 ～ 1600 mm

Velocità di viaggio del carrello: ～ 5 m/min

Distanza di viaggio del carrello: ～ 6m

Potenza del motore di trasmissione: AC3 KW

Sollevamento del cilindro idraulico Diametro × Scate: φ220 × 900 mm

Pressione di lavoro del sistema idraulico: 8-10 MPa

Spinta superiore: 37T (10MPA)

Peso massimo del rotolo: 35 t

2,Uncoiler:

Funzione: viene utilizzato per trasportare la bobina in acciaio, la bobina in acciaio rotante collabora con il rullo a pressione dritto e la pala per smontare la bobina di acciaio. Allineare il centro della bobina in acciaio con la linea centrale dell'unità. Il decoiler ha un dispositivo di micro-freni per impedire alla bobina di riportare indietro e allentarsi durante l'arresto di emergenza. Quando l'auto in avvolge trasporta la bobina in acciaio al centro dello sconclusionato, le teste di cono sinistra e destra del supporto non coiler e bloccare la bobina di acciaio, e quindi il motore del non coiler collabora con il rullo a pressione e la lama per aprire la bobina di acciaio e mandare la testa della striscia in acciaio al pizzico. Nel livellatore, dopo che la cintura in acciaio viene alimentata nel livellatore di pizzico, viene aperta la frizione del non coiler e i freni del dispositivo di micro-frenaggio. Se il centro della striscia in acciaio non coincide con la linea centrale dell'unità dopo che la striscia di acciaio entrava nel livellatore di pizzico, le teste conici sinistro e destro dello sconclusionato possono essere spostate a sinistra o a destra per allineare il centro della striscia in acciaio alla linea centrale dell'unità. Le teste conici sinistra e destra del decoiler possono anche spostarsi a sinistra oa destra con una sola testa.

Struttura: dispositivo trasversale a sinistra e destra con testa a doppio cono, cassetta per la testa a doppio cono, dispositivo di micro freno, dispositivo di trasmissione e base.

Requisito delle competenze:

Diametro esterno della bobina in acciaio: φ1500 ～ φ2200 mm

Diametro interno della bobina in acciaio: φ610, φ760mm

Larghezza: 600 ～ 1600 mm

Spessore: 4 ～ 13 mm

Modalità di movimento della testa del cono: guida idraulica

Testa del cono Mobile Diametro del cilindro idraulico: φ125/φ90 mm

Forma della testa del cono: espansione idraulica e contrazione

Espansione della testa del cono e contrazione Diametro del cilindro idraulico: φ140/φ100 mm

Motore principale di Uncoing: AC4KW

Velocità di svolgimento: ～ 5,5 m/min

Metodo di frenata: freno a disco

Modello freno: 3 × ADH205 freno

Metodo di apertura e chiusura della frizione: pressione dell'aria

Foro cilindro frizione: φ100mm

3, macchina di livellamento del pizzico diretto:

3.1,dispositivo a testa dritta:

Funzione: il dispositivo a testa dritta e la pala sono abbinati al decoiler per smontare la testa della cinghia in acciaio e inviare la cintura in acciaio nella macchina di livellamento del pizzico a testa dritta. La pala viene abbinata al rullo a pressione dalla testa dritta per raddrizzare la testa della striscia in acciaio e quindi la striscia in acciaio viene inviata al rullo pizzico e la pala è sul tipo di svolgimento.

Forma strutturale: dispositivo a rullo a pressione della testa dritta di tipo a cavalletto, dispositivo pala, dispositivo di oscillazione della pala e altre parti.

Requisito delle competenze:

Larghezza: 600 ～ 1600 mm

Spessore: 4 ～ 13 mm

Forma di non sopracciglio: non sopracciglia

Cilindro telescopico pala: φ110/φ80mm

Cilindro di swing lama: φ140/φ100mm

Materiale lama: 50mn

Cilindro di oscillazione a rullo a pressione: φ125/φ90mm

Forma di trasmissione a rulli: motore idraulico 1QJM43-4.0

Diametro del rullo di pressione: φ320mm

Cilindro rullo dritto: φ125/φ90mm

Dispositivo lama: lama verticale

3.2Pinch Laveling Machine

Funzione: dispositivo a testa dritta, rullo a pressione e pala, collaborare con il decoiler per smontare la testa della striscia in acciaio e inviare la striscia di acciaio alla macchina di livellamento del pizzico. Il rullo pizzico viene premuto idraulicamente per bloccare la cinghia in acciaio e il motore principale viene ruotato per inviare la cinghia di acciaio al rullo pizzico. Dopo che la cintura in acciaio entra nella macchina di livellamento del pizzico, il rullo di livellamento viene premuto verso il basso in una posizione adatta per livellare la testa della striscia. Piatto e invia la striscia in acciaio alla saldatrice di testa di taglio e collabora con la saldatura del culo di taglio per completare la saldatura del culo di taglio.

Struttura: è composto da dispositivo a rullo verticale, dispositivo a rullo pizzico, dispositivo a rullo di livellamento, dispositivo di trasmissione e altre parti.

Requisito delle competenze:

Larghezza: 600 ～ 1600 mm

Spessore: 3 ～ 13mm

Forma e pressione del rullo pizzico: tipo a due roller, pressione idraulica

Rullo pizzico premendo il cilindro: φ14/φ100mm

Pizzicare il motore principale: AC22KW (regolamentazione della velocità di conversione della frequenza)

Forma di trasmissione del rullo pizzico e del rullo di livellamento: completamente attivo su e giù

Diametro del rullo pizzico × lunghezza: φ230 × 1700mm

Materiale del rullo pizzico: 42crmo

Velocità di livellamento del pizzico attivo: ～ 7 m/min

Forma del rullo di livellamento e pressione verso il basso: due tipi di rulli superiori a tre rulli, pressione idraulica verso il basso

Rullo pizzico premendo il cilindro: φ200/φ140mm

Diametro × Lunghezza del rullo di livellamento: φ200 × 1700mm

Materiale a rulli di livellamento: 42crmo

Durezza e profondità di tempra: HRC58-62, profondità: 5-8 mm

Diametro del rotolo verticale × Altezza: φ200 × 300mm

Struttura del rullo verticale: rullo verticale a forma di I

Materiale a rulli verticali: 42crmo

Motore di regolazione della larghezza del rullo verticale: 2 × AC2.2KW

Metodo di apertura e chiusura della frizione: pressione dell'aria

Foro cilindro frizione: φ100mm

4, macchina a taglio incrociato (taglio idraulico)



Funzione: viene utilizzato per tagliare la testa della cinghia in acciaio, la struttura è una macchina per cesoie per la ghigliottina. La struttura della macchina a taglio incrociato è dotata di un dispositivo di regolazione rapida per il gioco laterale delle lame di taglio superiore e inferiore.

Requisito delle competenze:

Angolo di taglio: 2,5 °

Metodo di regolazione del contraccolpo di backlash a taglio: regolazione eccentrica a camma

La dimensione del contraccolpo della lama di taglio: display sul quadrante

L'intervallo di regolazione del contraccolpo della lama di taglio: 0,1 ～ 1 mm

Larghezza efficace della lama di taglio: 1700mm

Dimensione della sezione Blade di taglio: 850 × 140 × 35mm

Spessore di taglio: 4 ～ 13 mm (Q355)

Tagliare il materiale della lama: 6crw2si

Foro cilindro di taglio idraulico: φ320/φ180mm

Pressione idraulica a taglio: 8 ～ 12 milioni

Forma di taglio: taglio superiore

1. Rullo neutro

Funzione: impedire alla striscia di scappare, con la funzione di centraggio e regolazione della larghezza. Questa macchina è aperta e chiusa a sinistra e a destra dal rullo verticale guidato dal cilindro dell'olio, in modo che l'acciaio a strisce entri nel taglio del disco senza intoppi e non si discosta durante il processo di taglio.

Struttura: è composto da un dispositivo a rullo verticale guidato dal motore, un dispositivo a rullo NIP e altre parti.

Requisito delle competenze:

Intervallo di regolazione della larghezza: 600 ～ 1600mm

CILINDRO DI REGOLAZIONE CENTRO DI LUCKTH ACCIAIO Strip: φ125/φ90mm

Diametro del rullo verticale × Altezza: φ200 × 240mm

Struttura del rullo verticale: rullo doppio verticale

Materiale a rulli verticali: 42crmo

Diametro del rotolo di transizione centrale roll verticale × altezza: φ160 × 200mm

Modello del cilindro del lembo anteriore e posteriore del rotolo verticale: φ63/φ45mm

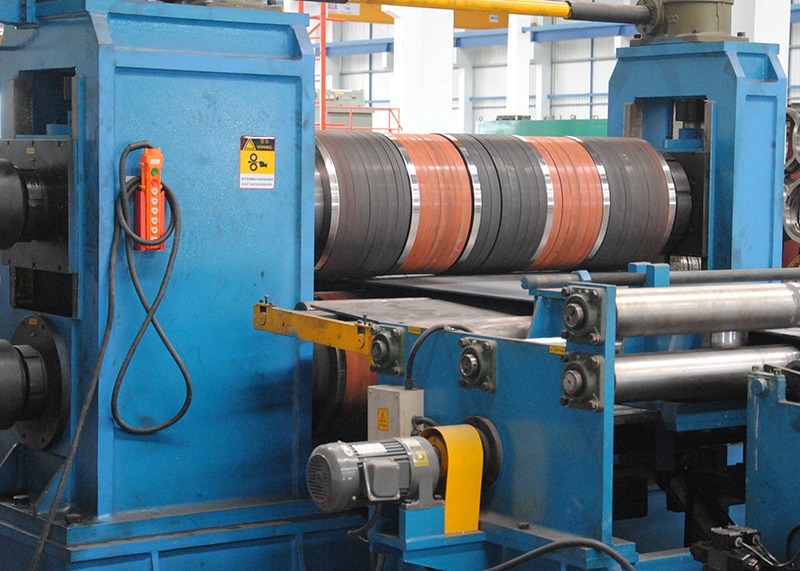

6, cutter a disco

Funzione: questa macchina è una delle apparecchiature principali nell'unità di slittamento. Il suo scopo è quello di tagliare bobine in acciaio a banda larga in bobine in acciaio a strisce strette di larghezze diverse e fornire spazi vuoti richiesti per unità di tubi saldati, unità di piegatura fredda, ecc.

Struttura dell'attrezzatura: è composto da un corpo del taglierina a disco, un dispositivo di trasmissione e così via. Il corpo del cutter a disco è composto da tre archi, che possono fornire un supporto molto affidabile.

Requisito delle competenze:

Diametro dell'albero del tagliente: φ360mm

Materiale dell'albero dell'utensile: 42crmo

Durezza e profondità dell'albero tagliente Discingente: HRC58-62, Profondità: 5-8 mm

Specifiche per lama di taglio: φ360 × φ600 × 30mm

Materiale di taglio della lama: H13K

Spacer: 45#Steel

Anello di gomma: poliuretano

Motore principale: DC160KW, 1500R/min (Z4-250-12)

Modello di riduttore della superficie dei denti deri: ZSY400-80

Velocità di taglio: 10 ～ 40 m/min

Azionamento della depressione: motore cicloide a ruota AC2KW con sollevatore a vite per ingranaggi senza fine

Modello dell'albero cardan: SWC315DH2

Metodo di modifica dello strumento: Archway dopo che il cilindro idraulico si muove

Fuggio del cilindro: φ110/φ80mm

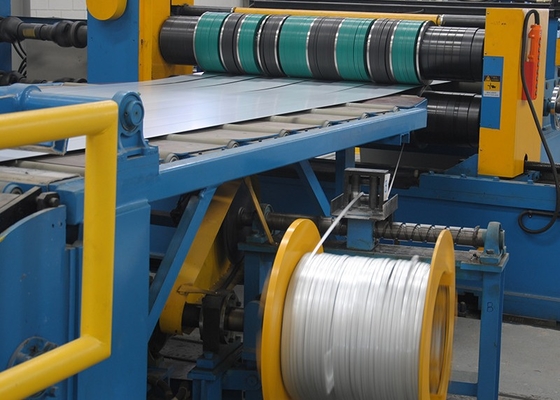

1. Macchina per avvolgimento del bordo per rifiuti

Funzione: la macchina è installata su entrambi i lati dietro il taglierina e viene utilizzata per avvolge i bordi di rottami dopo che il taglio del disco è diviso in strisce.

La macchina è guidata da un motore di coppia per guidare il riduttore per avvolgere il bordo dei rifiuti, facendo a pieno uso della tensione costante del motore di coppia per rendere liscio il processo di avvolgimento. Quando l'avvolgimento a spirale è completato, il cilindro laterale non potente si ritrae e gli scarichi per realizzare scarico automatico.

Requisito delle competenze:

Forma: apertura e chiusura idraulica a doppio cono cono

Cavo di apertura e chiusura della testa del cono: φ63/φ36 mm

Foro cilindro dell'asta di oscillazione: φ50/φ36 mm

Velocità di avvolgimento: 0-50 m/min

Diametro della bobina di prelievo: φ1000 mm

Potenza della bobina di avvolgimento: motore di coppia YLJ180-160-4

Larghezza di crimpazione: ≤Half della larghezza e spessore della scheda

8, lemboaccumulatore

Funzione: viene utilizzato per conservare la cinghia in acciaio e regolare la differenza di velocità tra il taglierina a disco e il coiler.

Requisito delle competenze:

Modalità di swing del ponte intermedio: idraulica

Diametro del cilindro idraulico: φ110/φ80mm

Lunghezza e profondità del looper: 6800 × 2120mm

Dimensione del rullo: φ105 × 1700mm

9, dispositivo tensionario

Funzione: viene utilizzato per separare la striscia di taglio e realizzare la regolazione della tensione e il sollevamento del pallet alimenta il coiler.

Struttura dell'attrezzatura: è composto da un dispositivo pallet, un dispositivo a rullo premio, un dispositivo a rullo verticale, un dispositivo di separazione, un dispositivo di tensione e un dispositivo di alimentazione.

Requisito delle competenze:

Motore di regolazione della larghezza del rullo verticale: 2 × AC2.2KW

Diametro del rullo verticale × Altezza: φ220 × 200mm

Struttura del rotolo verticale: rotolo verticale singolo

Materiale a rulli verticali: 42crmo

Forma della struttura della tensione: top due successivi

Diametro del rullo di tensione × lunghezza: φ250mm × 1700mm

Numero di rulli di tensione: 3 rulli

Materiale a rulli di tensione: 42crmo

Durezza e profondità di tempra: HRC58-62, profondità: 5-8 mm

Riduzione del rullo di tensione: pressione idraulica

Premere il cilindro: φ140/φ100mm

Foro cilindro di sollevamento del lembo: φ110/φ63mm

Diametro del rullo × Lunghezza: φ250mm × 1900mm

Diametro del separatore: φ350 × φ190 × 10 (15) mm

Materiale del foglio di separazione: 50mn

10, coiler

Funzione: il coiler è una delle attrezzature principali nell'unità di fessura. Rotola principalmente la striscia dopo aver tagliato in una bobina e fornisce la larghezza richiesta della bobina per l'unità tubo saldata, l'unità di flessione fredda, ecc.

Struttura dell'attrezzatura: questa macchina è composta da un motore, un riduttore, un freno, un dispositivo di rotolamento, un dispositivo di sub-rolling di tipo cavalcale, un albero di crimpaggio e un dispositivo di supporto alla bobina. L'albero di crimpaggio è ampliato idraulicamente, contratto e bloccato.

Requisito delle competenze:

Diametro massimo della bobina: φ760mm

Peso massimo di avvolgimento: 35 tonnellate

Velocità di avvolgimento: 10 ～ 40 m/min

Motore principale per avvolgimento: DC250KW, 1500R/min

Espansione della bobina e contrazione Diametro del cilindro idraulico: φ250/φ120 mm

Forma della mascella bobina: mascella meccanica

Diametro del cilindro idraulico del dispositivo di rotolamento: φ125/φ90 mm

Posizione di posizionamento del cilindro a rotolamento: entrambi i lati della scatola del cambio

Diametro del cilindro idraulico altalena del dispositivo di supporto della bobina: φ125/φ90 mm

Dispositivo del braccio a pressione: adotta il tipo di cavalletto

Cilindro di base: φ125/φ90 mm

11, scarico del carrello

Funzione: la macchina è installata sotto la bobina del coiler e, insieme al dispositivo di rotolamento nell'abitacolo, la bobina in acciaio tagliata viene scaricata dalla bobina e inviata per essere sollevata dalla gru di Workshop.

Struttura dell'attrezzatura: composto principalmente da meccanismo di camminata, staffa, cilindro, guida guida, ecc. Il centro della guida guida è fissato una volta durante l'installazione. Il meccanismo di viaggio è guidato da un riduttore cicloide per spostare il carrello e la flangia del cilindro è collegata alla staffa per farla salire.

Requisito delle competenze:

Velocità di viaggio del carrello: ～ 5 m/min

Distanza di viaggio del carrello: 3,5 m

Potenza del motore di trasmissione: AC3 KW

Sollevamento del cilindro idraulico Diametro × Scate: φ220 × 900 mm

Pressione di lavoro del sistema idraulico: 8-10 MPa

Spinta superiore: 37T (10MPA)

Peso massimo del rotolo: 35 t

12,Sistema elettrico e di controllo

12.1 Condizioni ambientali del sistema elettrico

Temperatura ambiente: -10— -40ºC

Umidità: 95% senza condensa

Alimentazione: 380/220V

Controllo elettrico: nessuna forte vibrazione e nessuna installazione di gas corrosivo

Controllo dello strumento: nessuna forte radiazione magnetica

12.2 Specifiche standard per il sistema elettrico

Conformarsi a GB50171 ---- 92 Pannello di ingegneria di installazione elettrica, mobile di controllo elettrico e specifiche di costruzione e accettazione del circuito secondario.

12.3 Requisiti di prestazione complessivi

Il controllo elettrico completa principalmente il controllo del processo e la regolazione dell'intera unità e completa l'interblocco del processo tra le apparecchiature correlate nell'unità per garantire che l'intera apparecchiatura dell'unità possa eseguire azioni corrispondenti e ordinate normalmente, correttamente e accuratamente in conformità con i requisiti di produzione e processo.

I componenti elettrici del sistema elettrico adottano prodotti con prestazioni eccellenti e i componenti elettrici avanzati e affidabili, i contatori e altre apparecchiature che sono maturi nazionali, realizzati a livello nazionale nel paese utilizzando tecnologie straniere e possono essere acquistate nel sistema nazionali.

12.4 Configurazione elettrica:

DC Governatore: Serie continentali

PLC: Siemens

Parti di vitalità a bassa pressione: Chint, LG

Pulsanti di funzionamento: Chint, LG

Cabinet elettrico: GGD

13,Sistema idraulico

Il sistema idraulico è composto da stazione idraulica, blocco di valvole, tubazioni, ecc.

Pressione di lavoro del sistema: 10; 12 MPA

Pressione nominale della pompa dell'olio: 16 MPa

Portata: 73,5 l/m a a

Medium di lavoro: N46# Olio idraulico anti-war

Temperatura dell'olio di lavoro: 20 ～ 60c ○

Precisione della filtrazione: 30μm

Pressione dell'acqua di raffreddamento della stazione di pompaggio idraulico: 5-8 kg/cm2

Flusso d'acqua di raffreddamento: 80 ～ 120L/min

Raffreddamento dell'acqua Qualità: acqua pulita

Temperatura dell'acqua di ingresso: ≤30 ℃

Il sistema idraulico adotta il metodo di raffreddamento ad acqua in estate per soddisfare i requisiti del normale funzionamento per 24 ore a temperatura ambiente di 40 gradi; In inverno, ha una funzione di riscaldamento elettrico, che soddisfa i requisiti di -20 gradi per il funzionamento continuo per 24 ore; I componenti idraulici di cui sopra non perdono olio.

Il sistema idraulico utilizza componenti idraulici di alta qualità domestici e la principale valvola di controllo è Pechino Huade. Il sistema idraulico tiene conto delle caratteristiche climatiche locali e adotta un dispositivo di raffreddamento dell'acqua.

Il serbatoio dell'olio, i gasdotti e le articolazioni adottano tubi senza cuciture e il serbatoio dell'olio ha un sistema di dissipazione del calore, che è conveniente per il riempimento dell'olio e il campionamento dell'olio.

L'alimentazione del sistema idraulico comprende: stazione idraulica, tubazioni interne, tubazioni intermedie e tubazioni di bordo.
