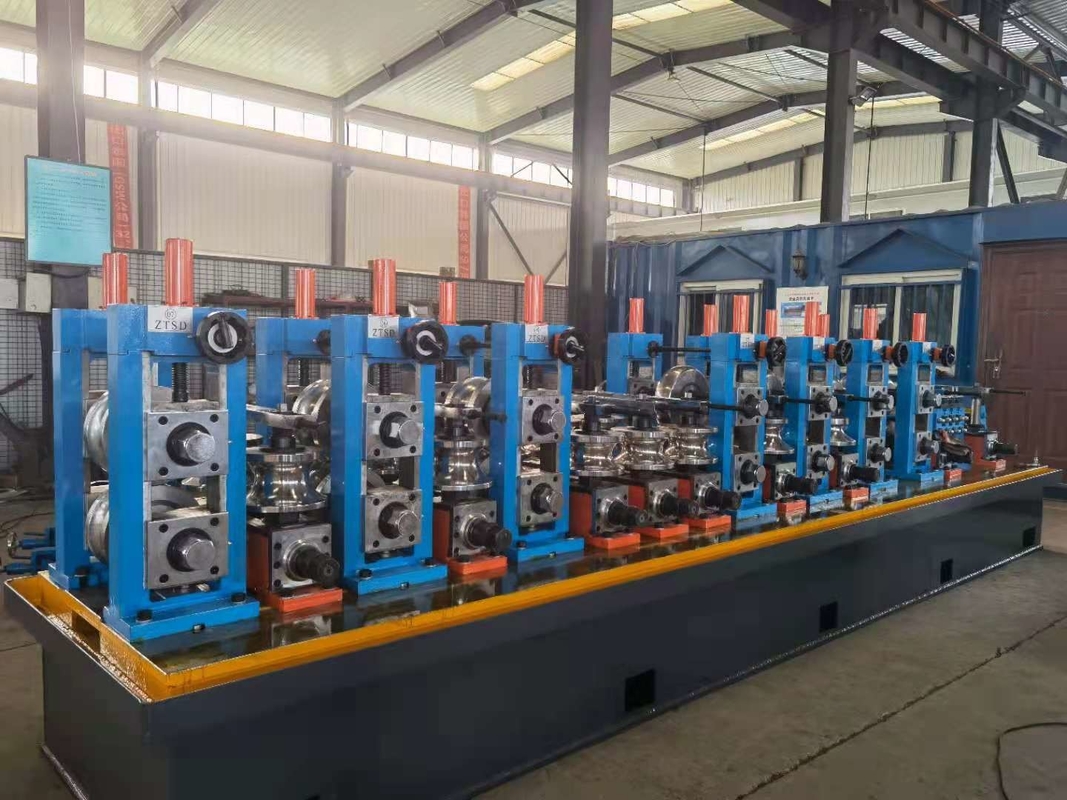

Potente centro di lavorazione CNC macchina per la produzione di tubi in acciaio 6m/min

Articolo unoModello, quantità e prezzo.

Articolo due.Componenti della macchina per la fabbricazione di tubi:

1. Uncoiler: Uncoiler a senso unico.

(1) Capacità di caricamento della striscia in acciaio: 3T.

(2) Mandrello di espansione manuale.

(3) Larghezza massima della bobina: 250 mm

(4) Max OD della bobina: 1.800 mm

(5) ID della bobina: 350 ~ 510 mm

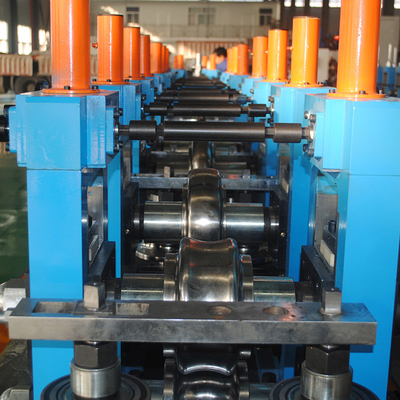

1- Unità di formazione:

(1) Tenitore di guida, 1 set.

(2) Stand orizzontali, 7 serie.40Cr, e l'albero è trattato con temperatura, spegnimento ad alta frequenza, macinatura accurata, prevenzione della ruggine, il materiale dei supporti èHT200.

(3) Supporti verticali, 7 serie, il materiale degli alberi verticali è40Cr, e l'albero è trattato con temperatura, spegnimento ad alta frequenza, macinatura accurata, prevenzione della ruggine, il materiale dei supporti èHT200.

(4) L'O.D. dell'albero orizzontaleF50 mm, l' eccesso di potenza verticale èFr30 mm.

(5) Casella di riduzione fisso, 1 set.

(6) Letto per macchine, 1 set.

(7) Sistema di collegamento universale dell'albero motore, 1 set.

(8) Motore Siemens, 1 set.

(9) Rollo di pinze per alberi verticali, 5 pezzi.

• Sistema di saldatura:
• Stali verticali, 2 serie, il materiale degli alberi verticali è40Cr, e l'albero è trattato con temperatura, spegnimento ad alta frequenza, macinatura accurata, prevenzione della ruggine, il materiale dei supporti èHT200.
• Saldatura TIG, 1 set.
• Spessore della saldatura inferiore a 2,0 mm.
• Sistema automatico di rettifica esterna:

• Teste di macinazione, 3 serie, direzione prospettica lineare, 2 direzioni prospettive a busta.
• Motori di rettifica, 3 serie.
• Letto macchine, 1 set.
• Scala verticale, due serie.
• Sistema di raffreddamento, 1 set.
• Tubo per il ciclo dell'acqua, 1 set.

• Sezione di dimensionamento e raddrizzamento:
• Stali orizzontali, 4 serie, il materiale degli alberi orizzontali è 40Cr, e l'albero è trattato con temperatura, spegnimento ad alta frequenza, macinazione accurata, prevenzione della ruggine,il materiale dei supporti è HT200.
• Stabbi verticali, 4 serie, il materiale degli alberi verticali è 40Cr, e l'albero è trattato con temperatura, spegnimento ad alta frequenza, macinatura accurata, prevenzione della ruggine, il materiale degli alberi è HT200.
• L'O.D. dell'albero orizzontale è F50 mm, l'O.D. dell'albero verticale è F30 mm. La testa turca, 1 set, l'O.D. dell'albero della testa turca è 30 mm.

• Sistema di azionamento della scatola di riduzione del rapporto fisso, 1 set.
• Letto macchine, 1 set.
• Sistema di connessione universale dell'albero motore, 1 set.
• Motore Siemens Drive, 1 set.

• Sistema automatico di alimentazione e taglio della sega circolare, 1 set.

• Sistema di controllo, 1 set.
• Testa di taglio a sega circolare, 1 set.
• Taglio della carrozza, 1 set.
• Unità di taglio a scatola.
• Letto macchine, 1 set.
• Contatore di tubi, 1 set.

• - Non c'e' piu' tavolo, 1 set.

• Tavolo automatico, 1 set.
• 1 cilindro, 1 pc.
• Formazione di un interruttore, 1 pc.

• Sistema di controllo elettrico:

• Sistema di controllo elettrico per la macchina per tubi, 1 set.
• Tasto di arresto.

• Grado per le macchine:

VHVHVHVHVHVH QVQVQ VHVHVH

V: verticale H: orizzontale Q: teste di rettifica TH: teste di rettifica

ArticoloTre.- Parametri tecnici per gli stampi di rotolamento delle macchine per tubi:

(1)Materiale: parametri tecnici per gli stampi a rotoli della macchina per tubi:

A. Utilizzare il materiale Cr12MoV, rigidità ≥HRC60~63, processo CNC.

B. Processo: forgia - sega - processo meccanico regolare - perforazione - processo meccanico regolare - CNC - rettifica - spegnimento - processo di rettifica interna ed esterna.
