Io.Riassunto

2.5️Include un uncoiler, una macchina di livellamento a testa retta e a pizzico, un taglio e un saldatore, un accumulatore a spirale.

II.Di base Condizioni:

2.1tubi di acciaio Specificità

2.11 Tubo rotondo: φ25·φ63,5 mm Spessore:1-3 mm

2.12 Tubo quadrato: 20X20-50X50mm Spessore: 1-3mm

2.2Striscia acciaio

2.2.1 Larghezza della striscia di acciaio: 70 mm-200 mm Spessore della striscia di acciaio: 1-3 mm

2.2.2 bobine galvanizzate e HRC: δb≤500Mpa σs≤355MPa

2.2.3 bobina di strisce d'acciaio: diametro interno: Φ508 mm (conferma finale del cliente)

Diametro esterno: Φ1000mm-2000mm (conferma finale da parte del cliente)

2.2.4 Peso delle strisce d'acciaio: massimo 4,0 T

2.3 Capacità elettrica installata: circa 650 kW Fornitura di energia: 380 V, 60 Hz (conferma finale del cliente)

III.Composizione delle attrezzature e parametri principali di un singolo unità:

• Doppia Coni Discolatore

Questa apparecchiatura ha doppia chiusura a cono. L'apertura terminale ha rotolo di stampa. La testa dei coni di decollatura attacca la bobina in acciaio con la funzione di cono.Poi premere rullo dell' apertura di fine si muove verso il basso per stringere la bobina di acciaioQuando la testa della bobina d'acciaio ruota verso la bobina, il peeler si muove verso l'alto e verso il basso.

Diametro interno della striscia di acciaio: Φ 508 mm (l'acquirente fornisce infine)

Diametro esterno dell'acciaio a strisce:Φ max=2000mm

Larghezza della striscia in acciaio: 70 mm-200 mm

Spessore dell'acciaio a strisce: 1-3 mm

Peso massimo dell'acciaio a strisce: 4,0 T

Espansione idraulica

Frattura pneumatica

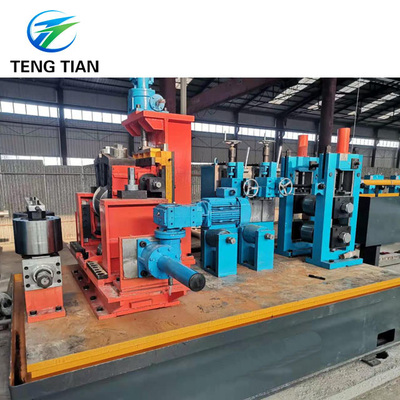

2.Testa dritta e pinzetta livellatrice

Questa unità è utilizzata principalmente per condurre la nuova testa di alimentazione in acciaio della bobina nell'unità appiattitrice dopo che l'unità di sdraio ha portato la bobina nel luogo di lavoro.

Potenza del motore a testa retta: AC1.5KW

pressione di lavorazione:7Mpa

L'unità di livellamento con 2 pizzichi a rotoli e 5 livellamenti a rotoli.

diametro del rotolo di pizzico:Ф140mm

diametro del rullo di livellamento:Ф110mm

motore di pizzico e livellamento:15kw

3.Scia- e Saldatore

Funzione:

Viene utilizzato per tagliare in parallelo la coda della striscia di acciaio, che è appena entrata nell'accumulatore, e la testa della striscia che esce dal discolatore, e poi saldarle insieme.

Struttura:

Sciaggio idraulico e saldatura manuale Larghezza della striscia in acciaio: 70 mm-200 mm

Spessore dell'acciaio a strisce: 1-3 mm

Modulo di centralizzazione: manuale

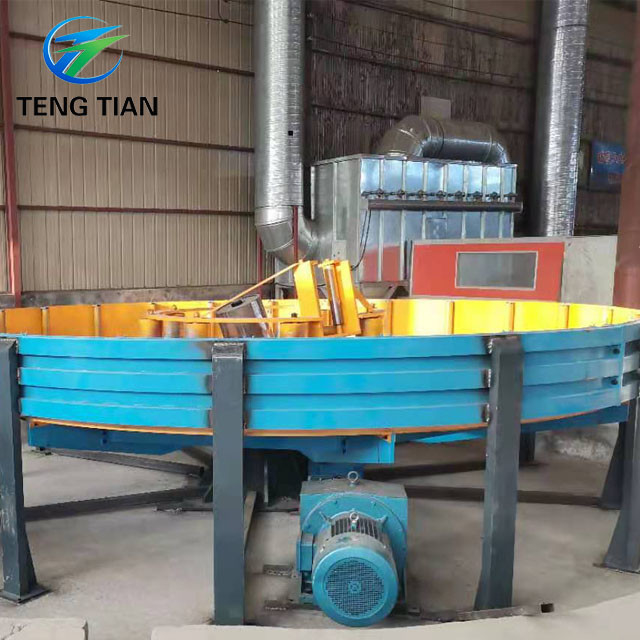

4.Saccumulatore pirare
