Proposta tecnica Per
HG 5 Macchina di preparazione anteriore

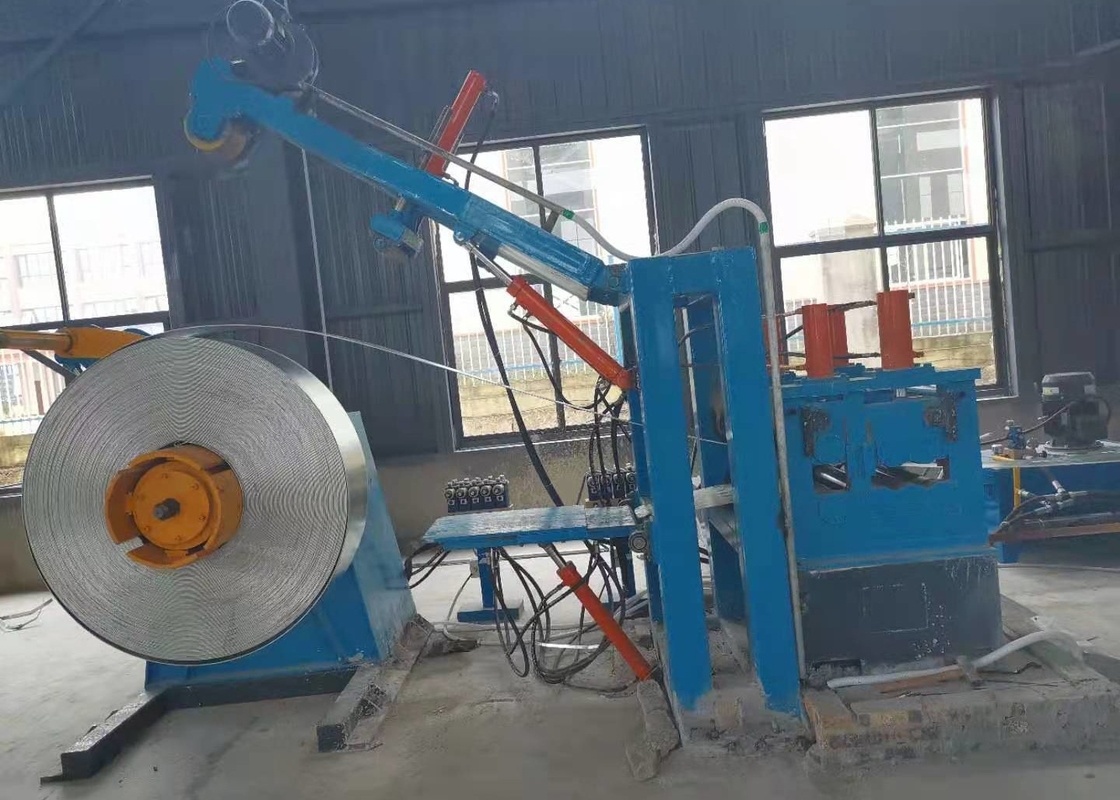

1. doppio cono idraulicoDiscolatore
Il discolatore ha una struttura a doppio cono e contiene due parti principali: il corpo principale e la base fissa.contrazione e frenata dei mandrini.espansione idraulica e guida pneumatica
| diametro della bobina |
Φ2000-2200 mm |
| diametro interno della bobina |
Φ480-610 mm |
| larghezza della striscia |
200-400 mm |
| larghezza della striscia |
1-5 mm |
| peso della striscia |
Max10.0T |
| espandere tipo |
Struttura a blocco scorrevole
|
| interruzione |
Azionamento pneumatico, 2 pezzi di rottura del disco
|
- con una lunghezza massima non superiore a 50 mm
Questa unità è utilizzata principalmente per condurre la nuova testa di alimentazione in acciaio della bobina nell'unità appiattitrice dopo che l'unità di sdraio ha portato la bobina nel luogo di lavoro.
Potenza del motore a testa retta: AC1.5KW
pressione di lavorazione:7Mpa

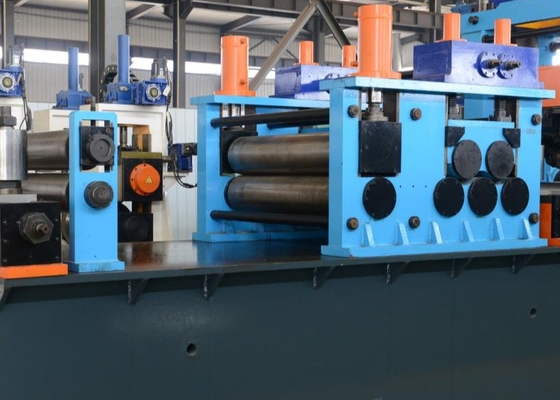

L'unità di livellamento con 2 pizzichi a rotoli e 5 livellamenti a rotoli.
diametro del rotolo di pizzico:Ф180mm
diametro del rullo di livellamento:Ф120mm
motore di pizzico e livellamento:15kw
3) taglio idraulico e saldatore manuale
Coioioi e saldatoriviene utilizzato per tagliare le estremità irregolari delle strisce e quindi collegare le strisce con saldatura.
| larghezza di taglio |
200-400 mm |
| spessore di saldatura |
1-5 mm |
| tipo di taglio |
cisazione idraulica |
| Modulo di compressione |
idraulica |
| tipo di saldatura |
auto |
| materiale della lama |
H13 |
| pressione idraulica |
10MPA |
| pressione dell'aria |
0.5MPa |
| ciclo di lavoro |
Max.300 s |
4) accumulatore a spirale
Questa unità è principalmente inclusa nel dispositivo di stampa e trasporto, nell'assemblaggio dell'accumulatore, nell'unità di trasporto, nell'unità di controllo elettrico.
dispositivo di alimentazione
Si tratta principalmente di includere telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di circolazione della velocità di riduzione, rotolo di pressione e trasporto, sistema di aria a pressione del rotolo di guida, unità di velocità ispezionata;può fornire la striscia di acciaio per l'accumulatore e il tempo medio che trasferirà le informazioni di velocità di carico per il sistema di controllo elettrico, quando richiediamo di fermare il trasporto del materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare materiale rotolare dalla pausa,e anche potrebbe regolare la velocità per trasportare motore elettrico e l'unità portano velocità materiale.
Accumulator frame assembly: include il motore elettrico, il telaio, il rotolo a cerchio interno, il rotolo a cerchio esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.
Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida da posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico.
stile di lavoro: cerchio fisso
diametro:5.0M
Vantaggio:maggiore stoccaggio di materiale,non si colpisce la superficie in acciaio
spessore della bobina in acciaio:1-5 mm;
larghezza:200-400 mm
velocità di marcia del materiale trasportatore:Vmax=120m/min
Potenza del motore elettrico diretto della pressa e del portatore: 30 kW
il motore elettrico del telaio dell'accumulatore: 55 kW
