φ114 Sistema di controllo automatico per tubi di saldatura ad alta frequenza

1Generale Introduzione

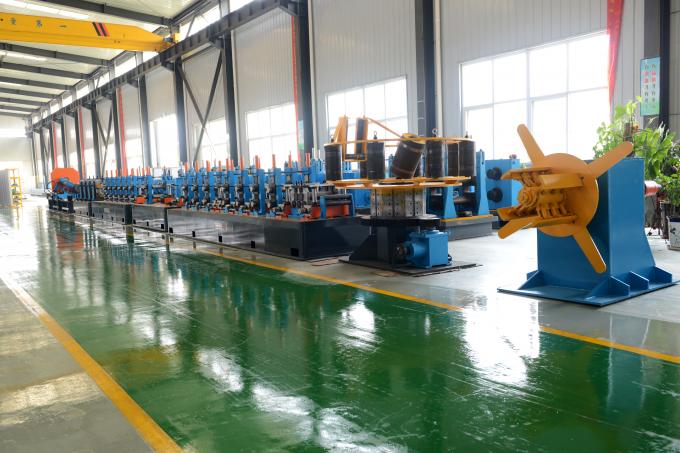

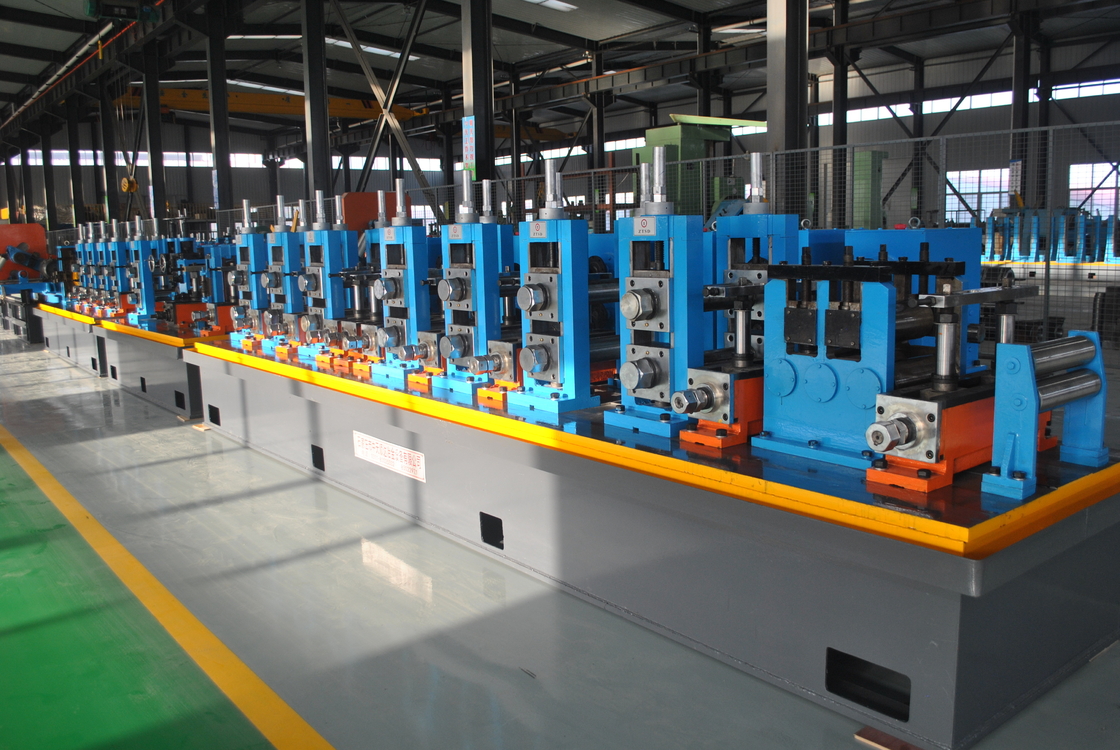

La linea di produzione di tubi saldati ad alta frequenza Ф114Q è progettata per produrre tubi saldati di diametro di 20 ‰ 114 mm e 0,05 mm.tubi di spessore di parete 8 ‰ 4 mm, tubi quadrati e rettangolari e sezioni di forma corrispondente. I prodotti sono conformi allo standard BS/ASTM. Adottando i vantaggi delle attrezzature dello stesso tipo in patria e all'estero, ogni elemento della linea di produzione è progettato con nuove idee.L'applicazione diGermania tecnologia di passaggio, sistema di controllo automatico PLC e unità di regolazione della velocità digitale Eurotherm britannicaLa linea di produzione è la migliore del paese e può anche competere con le linee di produzione più avanzate del mondo.

2 Principali specifiche tecniche:

2.1 Specifiche principali:

2.1.1 Diametro del tubo: Φ20·Φ114 mm

2.1.2 Spessore della parete: 0,8 mm (rotondo)

0.8 ∼3 mm (quadrati e retto)

2.1.3 Lunghezza del tubo: 4 ¢ 7 m

2.1.4 Precisione della lunghezza: 0-6 mm ((CNC / STD)

2.2 Condizioni delle materie prime:

2.2.1 Acciaio a basso tenore di carbonio e acciaio da costruzione a basse leghe

Caratteristiche meccaniche:σb≤500MPa, σs≤300MPa

2.2.2 Larghezza della striscia: 60×360 mm

2.2.3 Spessore della striscia: 0,8 mm

2.2.4 Diametro interno della bobina: 490-550 mm

2.2Diametro esterno della bobina: 900 ∼ 1800 mm

2.2.6 Peso della bobina: ≤ 5 t

2.3 Velocità di formazione: 20 ‰ 70 m/min.

2.4 Potenza totale: circa 630 kW

2.5 Aria compressa:

2.5.1 Livello di flusso: 4 m3/min

2.5.2 Pressione: 0,4·0,7 MPa

2.6 Rifornimento idrico

2.6.1 Per HF: portata: 100 l/min

2.6.2 Per il raffreddamento: portata: 200 l/min

2.6.3 Pressione: 0,1 ‰ 0,25 MPa

3Processo tecnologico:

Sfasamento →Trascinamento e saldatura →Storaggio nell'accumulatore →Formazione →saldatura →Rifrescamento →Trasformazione →Trascinamento a seghe volanti →Raccolta dei tubi

• Seminario:

8 m di larghezza, 100 m di lunghezza, almeno 5 m di altezza dai binari del soffitto al terreno.

• Termini di consegna:

- Spedizione entro 4 mesi dal ricevimento dell'acconto

• Condizioni di pagamento:

- 30%: l'importo totale dell'acconto è versato da T/T al venditore entro 15 giorni dalla firma del contratto.

- 70%: prima della spedizione via L/C.

• Garanzia di qualità e servizio

Servizio pre-vendita:

·Possiamo fornire foto dell'attrezzatura finita prima della spedizione per garantire l'autenticità dei nostri prodotti.

·Se il governo non permette al venditore di lasciare la Cina e di recarsi nel paese del cliente per il debugging delle attrezzature, forniremo una guida remota online all'ingegnere dell'acquirente,e fare del suo meglio per fornire un layout chiaro e completo per aiutare l'acquirente con l'installazione e la messa in servizio delle attrezzature.

·Se il governo cinese può consentire al venditore di lasciare la Cina e di recarsi nel paese del cliente per il debugging delle attrezzature, ci manderemo ingegneri come descritto di seguito:

attrezzature in arrivo presso l'acquirente, il personale dei servizi tecnici in loco, depurazione, manutenzione, messa in servizio, messa in servizio, istruzioni di funzionamento e manutenzione,responsabile della formazione tecnica del personale di manutenzione e di esercizio delle apparecchiature dell'acquirente.

Il tempo di depurazione è di un mese,dentro di un mese L'acquirente deve pagare lo stipendio dell'ingegnere 150,00 EUR al giorno per persona,la fornitura dei biglietti di andata e ritorno,e deve fornire anche il costo locale,Come il cibo.Se per motivi di interesse dell'acquirente il tempo di depurazione è ritardato, l'acquirente deve pagare per l'ingegnere 150,00 EUR per persona al giorno.

Numero di ingegneri di messa in servizio delle attrezzature:Almeno tre.

Servizio post vendita:

Utilizzato negli utilizzatori rispettare le regole, in condizioni normali di funzionamento dell'attrezzatura, da 12 mesi dalla data di arrivo dell'attrezzatura, come un impatto positivo sulla qualità da utilizzare,danni alle parti portano all'attrezzatura non può funzionare normalmente, la fabbrica fornirà la riparazione o la sostituzione gratuitamente.Il tempo di depurazione è di un mese,entro un mese L'acquirente deve pagare per lo stipendio dell'ingegnere 150,00 EUR un giorno per persona,Il rifornimento dei biglietti di andata e ritornoSe per motivi di interesse dell'acquirente il tempo di depurazione è ritardato, l'acquirente deve pagare all'ingegnere 150,00 EUR per persona al giorno.

Numero di ingegneri di messa in servizio delle attrezzature:Almeno tre.

• Documento tecnico fornito

● Manuale di istruzioni (fornito un mese prima della consegna)

● Certificato di ispezione (fornito al momento della consegna)

● Ordine di carico (Fornito al momento della consegna)

● Disegno di layout (fornito un mese prima della consegna)

● Disegno della base del terreno (fornito un mese prima della consegna)

● Diagramma dei principi elettrici

● Disegno di montaggio complessivo di ogni unità della linea

● Diagramma delle parti vulnerabili
