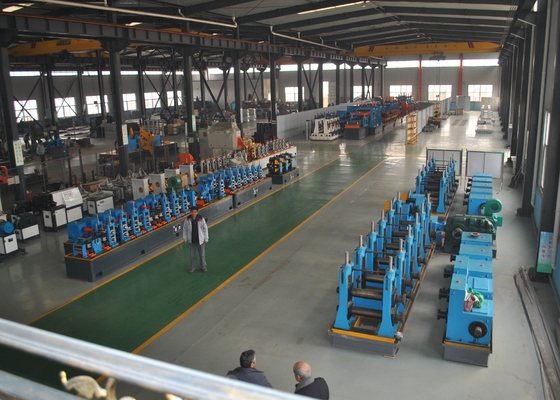

Linea di produzione di tubi saldati ad alta frequenza HG 50
I. Introduzione generale alla macchina
|
È progettato per la produzione di tubi di acciaio saldati, compresi i tubi rotondi, quadrati e deformati.
La linea di produzione, che adotta un progetto di passaggio a rotoli, può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio ad alta precisione.
|
|
tubo rotondo:φ12,7-50 mm
Spessore:0.5-2.5 mm
|
IIParametri e specifiche principali:
| (1)Materiale Specificità: |
| Norme |
SPHC,SPHT-2,SS 400,SS440,SS490 |
| Materiale |
Acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe |
| Proprietà meccaniche |
σb≤520Mpa,σs≤365Mpa |
| Larghezza della striscia |
39-160 mm |
| Spessore della striscia: |
0.5-2.5 mm |
| Diametro interno delle bobine |
Φ508 mm |
| Diametro esterno delle bobine |
Φ1300 φ1760 mm |
| Peso della bobina |
≤ 5T |
| (2)Specificità del tubo |
| Diametro del tubo |
tubo rotondo:φ12,7-50 mm
Spessore:0.5-2.5 mm
|
| Distanze |
6 metri |
| Precisione di taglio dei tubi |
0-6 mm |
| Velocità di formazione |
Max 80m/min (dimensioni e spessore massimi non possono raggiungere la velocità massima) |
| (3) L'acquirente deve fornire da sé |
| Negozio di lavoro |
60x6m, H>5m ((griglia a terra) |
| Potenza |
Circa 450 kW 380V/50Hz/3 fasi |
| Circolazione Acqua di raffreddamento ((intero sistema) |
Flusso:20T/h 30 T/h
Volume della piscina: 30 m3
|
|
Aria compressa
(intero sistema)
|
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
|
| Cavo |
Tutti i cavi fuori dalla mia macchina, li compri dopo aver riparato la macchina. |
III. Parametri e specifiche di ciascuna macchina:
(1) Scattolatore
|
Doppiaper la costruzione di macchine per il trasporto di veicoli
|
1.doppiomandrelli di espansione e a sbalzo.
2. contiene due parti principali: il corpo principale e la base fissa.
3Equipaggiato con sistema pneumatico per soddisfare le esigenze di espansione, contrazione e frenata dei mandrini.
4Il mandrello è costituito da collegamenti a quattro barre che possono muoversi radicalmente allo stesso tempo.
5I collegamenti a quattro barre in due gruppi sono montati su due assi rispettivamente.
|
| OD della bobina |
Φ1300-1760 mm |
| ID della bobina |
Φ508 mm |
| Larghezza della striscia |
39-160 mm |
| Spessore della striscia |
0.5-2.5 mm |
| Peso della striscia |
Max5.0T |
| Tipo di espansione |
idraulica |
| Interruzione |
Guida pneumatica |
| Rotare |
manuale |
|
(2)Trascinatore e saldatore
Funzione:
Viene utilizzato per tagliare in parallelo la coda della striscia di acciaio, che è appena entrata nell'accumulatore, e la testa della striscia che esce dal discolatore, e poi saldarle insieme.
Struttura:
Tassatura idraulica e saldatura manuale Larghezza della striscia in acciaio: 39 mm-160 mm Spessore della striscia in acciaio: 0,5-2,5 mm Modalità di centrificazione: manuale
(3) Accumulatore a spirale
|
|
- Questa unità è principalmente inclusa nel dispositivo di stampa e trasporto, nell'assemblaggio dell'accumulatore, nell'unità di trasporto, nell'unità di controllo elettrico.
- Si tratta principalmente di includere telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di circolazione della velocità di riduzione, rotolo di pressione e trasporto, sistema di aria a pressione del rotolo di guida, unità di velocità ispezionata;può fornire la striscia di acciaio per l'accumulatore e il tempo medio che trasferirà le informazioni di velocità di carico per il sistema di controllo elettrico, quando richiediamo di fermare il trasporto del materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare materiale rotolare dalla pausa,e anche potrebbe regolare la velocità per trasportare motore elettrico e l'unità portano velocità materiale.
- Accumulator frame assembly: include il motore elettrico, il telaio, il rotolo a cerchio interno, il rotolo a cerchio esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.
- Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida da posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico
|
| stile di lavoro: |
circolo di cambio |
velocità di movimento del materiale trasportato |
Vmax = 240m/min |
| vantaggio: |
Più materiale
Niente sciopero.
|
Forma di pizzico |
Pneumatico
6Mpa
|
| spessore della bobina in acciaio |
0.5-2.5 mm |
diametro |
4.2m |
| larghezza |
39-160 mm |
area di stoccaggio |
3.5 m2 |
| potenza del motore elettrico della pressa e del portatore |
AC 11 kW |
| il motore elettrico del telaio dell'accumulatore |
AC 15 kW |
|

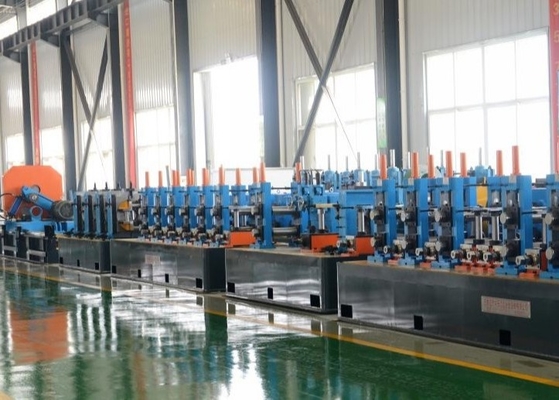

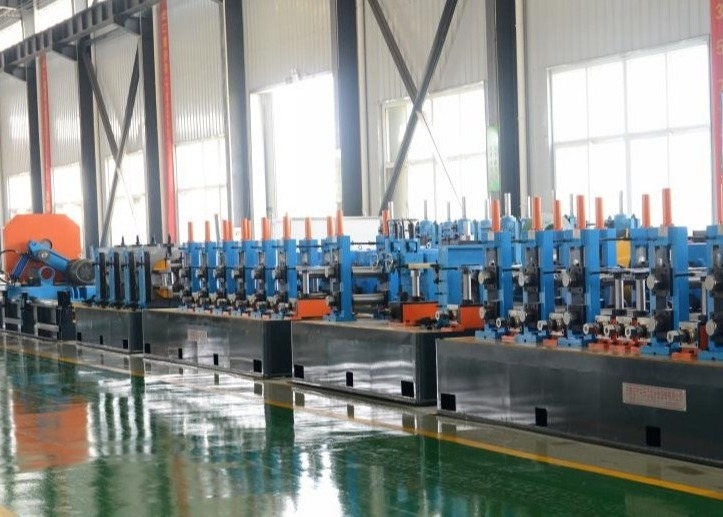

(4) Macchine per modellare e ridimensionare
| Il molino di formazione e dimensionamento adotta il principio di formazione del tipo rulli e la saldatura ad induzione ad alta frequenza.La striscia viene alimentata nella macchina di plasmatura dal dispositivo di alimentazione nel mulino e il rullo di plasmatura ruotano continuamente e premere la striscia nella forma richiestaA causa della pelle e dell'effetto connesso, la corrente ad alta frequenza si concentra sul giunto di saldatura che viene riscaldato rapidamente e raggiunge la temperatura di saldatura.La cucitura del tubo è saldata sotto la pressione di rulli di spremituraIl tubo saldato finito con le dimensioni richieste può essere ottenuto dopo il raffreddamento, la misurazione e il raddrizzamento primario. |
| Formare il tubo di OD. |
tubo rotondo:φ12,7-50 mm
Spessore:0.5-2.5 mm
|
| Velocità di formazione |
30-80 m/min |
| Numero di supporti orizzontali |
7 |
| Numero di supporti per la formazione, verticale |
9 |
| Numero di supporti per la misurazione, orizzontali |
5 |
| Numero di supporti per la misurazione, verticale |
5 |
| Turks Head |
2 serie |
| Diametro dell'albero e materiale del supporto orizzontale |
Φ60 mm, materiale 40Cr |
| Diagramma dell'albero e materiale del supporto per il rotolamento verticale |
Φ35 mm, materiale 40Cr |
| Tagliatore da raschiatura |
2 set |
| Motore principale |
132 kW |
|
(5) sega a freddo
|
La sega a freddo usata per tagliare con precisione tutti i tipi di tubo a telaio automaticamente.questa unità ha il buon vantaggio di dimensioni precise, e il trasferimento di macchinari migliore vantaggio, quindi la capacità veloce e precisione di elaborazione,senza Burr è questo vantaggio unità.
|
| Dimensione del tubo quadrato |
φ12,7-50 mm |
| Materiale |
Q235. |
| Velocità |
Max. 80 m/min |
| Lunghezza di taglio |
7 metri |
| Precisione |
± 3 mm |
| Motore di trazione |
Servomotore da 15 kW (Yaskawa Giappone) |
| Motore di alimentazione |
4.4kw servomotore (Yaskawa Giappone) |
| Motore di taglio |
Motore a frequenza variabile da 11 kW. |
(6) Tavola esaurita
|
|
1.I tubi finiti corrono lungo il tavolo a rotoli e vengono automaticamente spostati sulla panchina.
2La semplice macchina di imballaggio contiene contenitore e apparecchiature di allineamento azionate pneumaticamente.
3. Motore della panchina a rullo: 3 kW
4. due direzioni tubo di carico in giù
5Con convertitore di frequenza per controllare la velocità di marcia.
|
(7) Roller
Tipo di raffreddamento acqua-acqua
(8) Saldatore ad alta frequenza da 200 kW
- Tutto in un unico modello
- Tipo di parallelo
