Impianto per tubi saldati ad alta frequenza HG60x60x3 Auto Personalizzato

• Conforme allo standard YB189-64
• Materiale: acciaio a basso tenore di carbonio e acciaio strutturale a bassa lega
• Proprietà meccaniche: σb≤380Mpa, σs≤275MPa
• Larghezza della striscia: 80～240mm
• Spessore della striscia: 1,0～3,0mm
• DI delle bobine: Φ508mm
• DE delle bobine: φ1800mm
• Peso della bobina: ≤3T

• Dimensione del tubo quadrato: 19,1×19,1--50,8×50,8mm
• Dimensione del tubo rettangolare: 19,1×38,1-25,4×76,2mm
• Spessore del tubo: 1,0-3,0mm
• Lunghezza del tubo finito: 6-12m
• Precisione della lunghezza di taglio: ±2mm
• Velocità di formatura: 40-100m/min

6 m di larghezza, 70 m di lunghezza, almeno 5 m di altezza dalle rotaie del soffitto al suolo.

Lo svolgitore è della struttura a doppia espansione e mandrini a sbalzo. Contiene due parti principali: corpo principale e base fissa. Il corpo principale è dotato di un sistema manuale per soddisfare le esigenze di espansione, contrazione e frenatura dei mandrini.

La taglierina saldatrice è un'unità importante per l'attrezzatura della linea di tubi e viene utilizzata principalmente per tagliare la testa o la prova di acciaio a striscia non normale, e quindi collegare l'ultima prova di acciaio a striscia con la testa della striscia successiva in modo da garantire la continuazione della lavorazione.

Questa macchina viene utilizzata tra la taglierina saldatrice e la macchina principale (macchina di formatura e dimensionamento). La sua funzione è quella di esaurire la striscia precedente e la striscia successiva viene preparata dalla produzione continua della macchina principale (macchina di formatura e dimensionamento) è garantita entro un tempo e viene immagazzinato un numero sufficiente di acciaio a striscia.

Questa macchina è composta principalmente da telaio del rullo di guida di alimentazione, dispositivo di alimentazione a morsetto, gruppo corpo loop, dispositivo di scarico e dispositivo di controllo elettrico.

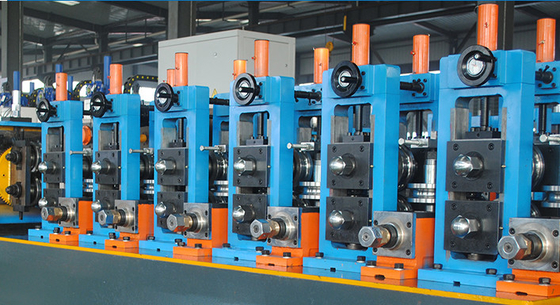

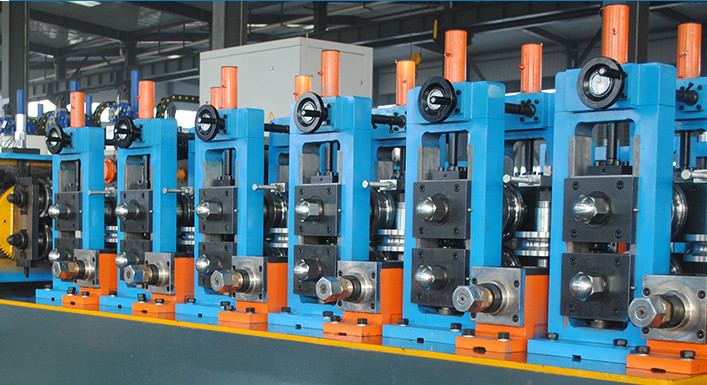

La striscia di acciaio entra nel supporto di formatura, quindi nella parte di formatura in una forma rotonda.

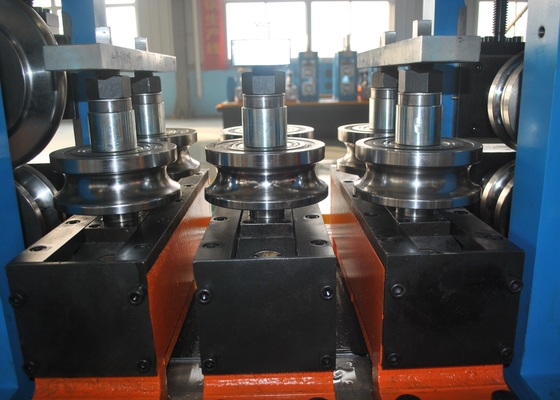

Il rullo di compressione serve a comprimere il bordo del tubo che è stato riscaldato alla temperatura di saldatura, comprimendo i rulli che danno una certa pressione per raggiungere lo scopo della saldatura. Il taglia bava di saldatura viene utilizzato per scartare il cordone di saldatura e rimuovere la bava esterna. È composto da due frese da utilizzare alternativamente. Se uno è danneggiato, l'altro prenderà il posto per scartare. I raschietti possono essere regolati e hanno la funzione di sollevamento rapido tramite camma. Ci sono due rulli di supporto sotto il portacoltelli, per sopportare lo scoperto di raschiatura. E dopo il taglia bava con un supporto orizzontale per la lucidatura.

Materiale: saldatura di piastre d'acciaio

Il tubo rotondo dopo la parte di dimensionamento nella forma e nel diametro richiesti

La sega a freddo viene utilizzata per tagliare con precisione tutti i tipi di tubi del telaio automaticamente. Per quanto riguarda l'utilizzo di un sistema di controllo STD ad alta precisione e di un sistema meccanico, questa unità presenta il vantaggio di una buona precisione dimensionale e il miglior vantaggio del trasferimento meccanico, quindi la capacità rapida e la lavorazione accurata, senza bave, è il vantaggio di questa unità.

• Tipo di raffreddamento acqua-acqua
• Tutto in un unico modello
• Tipo di parallelismo
