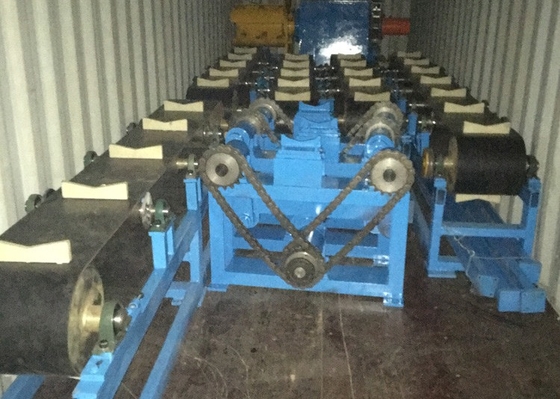

Parametri e specifiche principali:
| Conformi alla norma YB189-64 |
| Materiale |
Acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe |
| Proprietà meccaniche |
σb≤380Mpa,σs≤275MPa |
| larghezza della striscia |
80 ∼ 300 mm |
| spessore della striscia |
1.0 ¥4.0 mm |
| Identificazione delle bobine |
Φ508 mm |
| O.D. di bobine |
φ1800 mm |
| Peso della bobina |
≤ 3,5 T |
- Specifica dei tubi saldatori
| Dimensione del tubo quadrato |
20X20-75X75 mm |
| Dimensione del tubo rettangolare |
20X25-50X100 mm |
| spessore del tubo |
1.0-4.0 mm |
| Lunghezza del tubo finale |
6-12 m |
| Precisione della lunghezza del taglio |
± 2 mm |
| Velocità di formazione |
40-100 m/min |
- Fornitura di energia elettrica, acqua e aria
| Potenza |
Volume di potenza della linea |
Circa 450 kW |
| Fonte di alimentazione |
480V/60Hz/3 fasi |
| Acqua di raffreddamento per circolazione |
Flusso |
20 T/h ¥30 T/h |
| Volume del pool |
30 metri3 |
| Aria compressa |
Flusso |
5 metri3/min |
| Pressione |
5·11 kg/cm2 |
| 6 metri di larghezza, 70 metri di lunghezza, almeno 5 metri di altezza dai binari del soffitto al terreno. |
III. Parametri e specifiche di ciascuna macchina:
(1) Doppia bobina di scarico
|
Il decollatore è di struttura di mandrelli a singola espansione e a cantilever, costituito da due parti principali: il corpo principale e la base fissa.Il corpo principale è dotato di sistema manuale per soddisfare le esigenze di espansione, contrazione e frenata dei mandrini
| OD della bobina |
φ1800 mm |
| ID della bobina |
Φ508 mm |
| Larghezza della striscia |
80-300 mm |
| Spessore della striscia |
1.0-4.0 mm |
| Peso della striscia |
Max. 3,5T |
| Tipo di espansione |
manuale |
| Interruzione |
Guida pneumatica |
|
(2) Macchine per la testa retta e per la levigatura a pizzico
|
Struttura:
Il dispositivo a rullo a pressione superiore è controllato da un cilindro idraulico e il motore è attivamente azionato, che spinge la cintura a ruotare durante lo svincolo.La lama controllata dal cilindro idraulico è retrattile e oscillabile in base al diametro della bobina di acciaio da smontare, e può adattarsi alla rimozione della bobina di acciaio di varie dimensioni.
|
| OD della bobina |
Φ1000-Φ1600 mm |
| Larghezza della bobina: |
80-300-320 mm |
| Motore di trasmissione a rullo pressato |
AC3 Kw (simen, beide)
|
| Struttura |
Saldatura di profili |
|
(3)Trasciatore e saldatore automatici
| La saldatrice a taglio è un'unità importante per l'attrezzatura della linea del mulino di tubazioni, e utilizzata principalmente per tagliare la testa o la prova di una striscia di acciaio non normale,e quindi collegare l'ultima prova di striscia di acciaio con la prossima testa di striscia in modo da garantire la continuazione della lavorazione. |
| Larghezza della striscia |
80-300 mm |
| Spessore della saldatura |
1.0-4.0 mm |
| Tipo di taglio |
Taglio ad aria |
| Modalità di saldatura |
Automazione |
| Pressione pneumatica |
0.5MPa |
| Ciclo di lavoro |
Max.300 secondi |
|
(4) Accumulatore orizzontale a spirale
- Questa macchina viene utilizzata tra la macchina di saldatura a taglio e il grande telaio (macchina di formaggio).La produzione continua della macchina principale (formazione di dimensioni macchina) è garantita entro un tempo e sufficiente striscia di acciaio è immagazzinato.
- Questa macchina è composta principalmente da un telaio a rulli per la guida dell'alimentazione, un dispositivo di alimentazione della pinza, un'assemblaggio del corpo del loop, un dispositivo di scarica e un dispositivo di controllo elettrico.
- dispositivo di alimentazione: composto principalmente da un telaio, un motore, un freno, un albero di trasmissione universale di un riduttore, un rullo a pinza e un sistema pneumatico a rullo guida.Quando si deve interrompere l'alimentazione, il freno Può fermare la rotazione del motore e del rullo di alimentazione della pinza, e la velocità di rotazione e la velocità di alimentazione del motore elettrico possono essere regolate dal dispositivo di controllo elettrico.
- Assemblaggio del corpo del cerchio: è composto principalmente da motore, base della macchina, rullo circonferenziale interno, rullo di scarica centrale, rullo anello esterno e rullo a pressione, ecc.Può immagazzinare la striscia di acciaio inviato dal dispositivo di alimentazione clip e può essere dal centro Il rullo di scarico è ritirato.
- Dispositivo di scarico: è costituito da un supporto, un gruppo di rulli guida, un rulliere superiore e inferiore e da un dispositivo di misura della velocità.Può introdurre orizzontalmente la cintura di acciaio immagazzinata nel corpo del loop nella unità di formazione e rendere il dispositivo.
|
| Spessore |
1.0-4.0 mm |
Larghezza |
80-300 mm |
| Vantaggi |
Materiale di stoccaggio
Nessun sciopero per la superficie in acciaio
|
Velocità di alimentazione |
Max 200 m/min |
| Potenza del motore portante |
AC 15 kW |
Potenza del motore dell'accumulatore |
AC 22 kW |
| Diametro di stoccaggio |
4.5 metri |
|
|
|

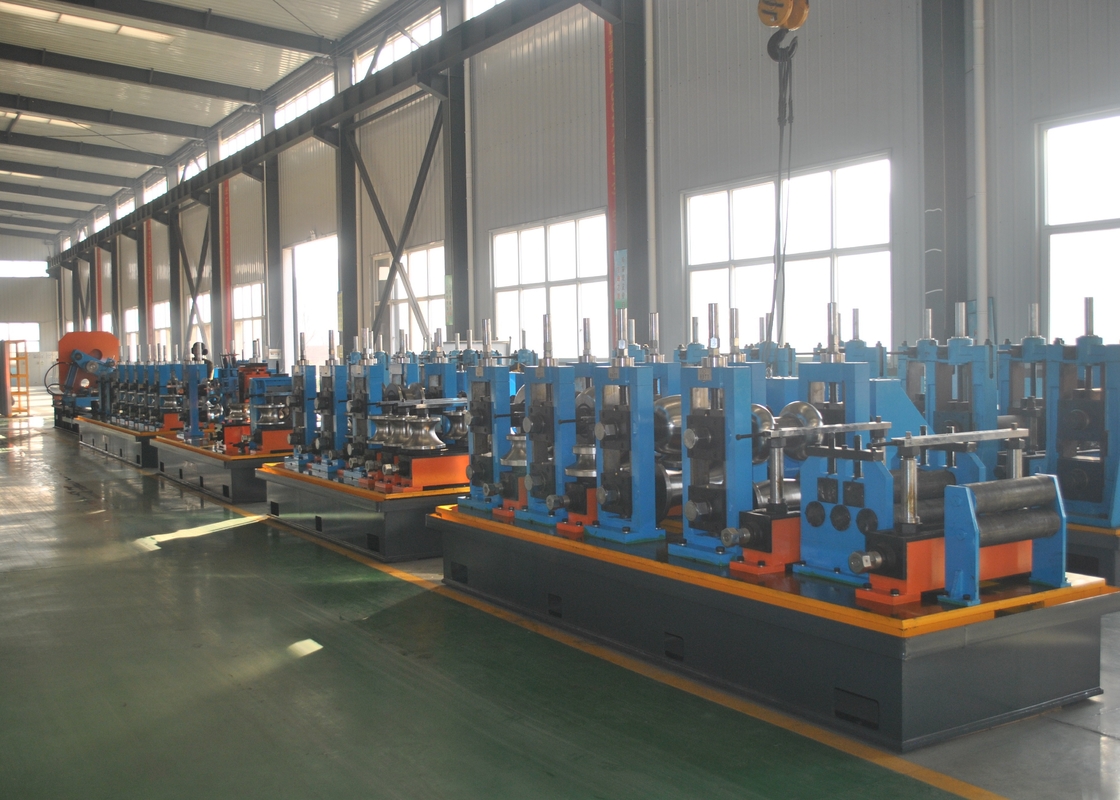

(5) Macchine per la formazione e la misurazione
| PARTE 1.Fabbricazione a partire da materie prime |
| |
| La striscia d'acciaio va nel supporto di modellazione e poi nella parte di modellazione in una forma rotonda. |
| Caratteristica |
Modulo di regolazione orizzontale di rotolamento su e giù, regolazione dell'attrezzatura a vermi e regolazione separata |
| L'albero inferiore del rullo di livellamento è attivo |
| lato fisso dell'albero di livellamento con pad di compensazione |
|
Parametri tecnici
|
Quantità di supporto orizzontale |
6 |
| Diametro orizzontale dell'albero |
85 mm |
| Materiale dell'albero orizzontale |
42 Crmov |
| velocità di formazione |
40-100 m/min |
| motore |
DC110Kw |
| materiale per il supporto di livellamento |
saldatura di lamiere di acciaio |
| quantità di supporto verticale |
2 |
| diametro dell'albero verticale |
45 mm |
| materiale per l'albero verticale |
40Cr |
| Supporto universale |
3 |
|
| PARTE 2.Guida delle cuciture di saldatura e supporto per il rullo di spremitura, tagliatore di perline di saldatura |
|
il rullo di spremitura è quello di spremere il bordo del tubo riscaldato alla temperatura di saldatura, spremendo i rulli dando una certa pressione per raggiungere lo scopo di saldatura.
Il taglio per perline di saldatura è utilizzato per raschiare la cucitura della saldatura e rimuovere la foratura esterna. È composto da due tagliatori per l'uso alternato.I raschietti possono essere regolati e hanno la funzione di sollevamento rapido da camSotto il riparo del coltello sono presenti due rulli di supporto, per sopportare il sovrafflusso del raschiamento, e dopo il tagliaperline con un supporto orizzontale per la lucidatura.
|
| |
| Coltello di scarto |
2 serie |
| Struttura del supporto del rullo di spremitura |
5 compressori a rotoli |
| diametro dell'albero del rullo di spremitura |
50 mm |
| diametro dell'albero del rullo di spremitura |
40Cr |
|
| PARTE 3.Unità di raffreddamento ad acqua: materiale:saldatura di lamiere d'acciaio |
| |
| PARTE 4. parte di dimensionamento |
| |
| Il tubo rotondo dopo dimensionamento parte nel diametro richiedono e forma |
| Parametri tecnici |
| Quantità di supporto universale |
4 |
| Diametro orizzontale dell'albero |
80 mm |
| Materiale dell'albero orizzontale |
42 Crmov |
| motore |
Motore DC da 110 kW |
| materiale per il supporto di livellamento |
saldatura di lamiere di acciaio |
| materiale per l'albero verticale |
40Cr |
| Testa di tacchino |
2 serie |
|
| PARTE 5. scatola di ingranaggi |
| |
| Quantità della scatola degli ingranaggi |
13 |
| Materiale per la scatola di ingranaggi |
saldatura di lamiere di acciaio |
| Materiale degli attrezzi |
20CrMnTi |
| Durezza degli ingranaggi |
HRC 58-62 |
| Materiale dell'albero degli ingranaggi |
40 Cr |
| Durezza dell'albero degli ingranaggi |
HRC40-45 |
| Quantità di scatola riduttrice |
2 |
|
(6) freddo
|
La sega a freddo usata per tagliare con precisione tutti i tipi di tubo a telaio automaticamente.questa unità ha il buon vantaggio di dimensioni precise, e il trasferimento di macchinari migliore vantaggio, quindi la capacità veloce e precisione di elaborazione,senza Burr è questo vantaggio unità.
|
| Dimensione del tubo quadrato |
20x20-75x75 mm |
| Dimensioni del tubo rettangolare: |
20x25-50x100 mm |
| Materiale |
Q235. |
| Velocità |
Max. 100 m/min |
| Lunghezza di taglio |
6-12 m |
| Precisione |
± 3 mm |
| Motore di trazione |
Servomotore da 15 kW (Yaskawa Giappone) |
| Motore di alimentazione |
4.4kw servomotore (Yaskawa Giappone) |
| Motore di taglio |
Motore a frequenza variabile da 11 kW. |
(7) Saldatore ad alta frequenza ad acqua-acqua di tipo 200 Kw
- Tutto in un unico modello
- Tipo di parallelo
Tecnica Dati di acciaio inossidabile in una saldatrice integrata
Parametri di progettazione
(1) Potenza di uscita nominale: 200 kW
(2) Tensione nominale CC: UdN=235V
(3) Corrente nominale in CC: 1000A
(4) Frequenza di uscita: f=350-420 kHz
(5) Efficienza totale: η≈90%
(6) Forma di risonanza: risonanza composta
(7) Forma di uscita del serbatoio: senza uscita del trasformatore di saldatura.
(8) Coefficiente di ripple: 0,5%
(9) Modalità di saldatura: saldatura ad induzione
(10) Capacità di distribuzione di energia: 260 kVA
(11) Voltaggio di ingresso: sistema a filo trifase 380V/50Hz,3fase 4
(12) Corrente di ingresso nominale: I=379A
Sistema di raffreddamento dell'acqua morbida (sistema di raffreddamento aria-acqua)
(1) Pressione dell'acqua di lavoro: 0,32Mpa
(2) Flusso d'acqua di raffreddamento: 25 m3
(3) Capacità di raffreddamento di riferimento: 60 kW
(4) Configurazione standard (mm): 2200×1250×2100
Composizione dell'acciaio inossidabile in una saldatrice integrata
Composizione del sistema
Il saldatore all-in-one ad alta frequenza allo stato solido è composto da 5 parti: raddrizzatore a tutte le onde SCR, inverter ad alta frequenza IGBT + regolatore di tensione PWM, trasformatore ad alta frequenza,Rettificatore ad alta frequenza con modulo di diodo di recupero rapido FRED, uscita dell'inverter E-bridge. Il raddrizzatore + regolazione della tensione CA PWM è completato da una scheda di circuito. La scheda dell'unità di controllo PWM è incorporata sulla scheda principale.Le funzioni principali della scheda sono completate dal computer a singolo chip + sistema di controllo PWML'adeguamento della tensione e il controllo del feedback sono completati combinandosi con il doppio regolatore PI a circuito chiuso della scheda principale.Controllo dell'allarme mediante circuito digitale in quanto il nucleo di controllo combinato con la risposta rapida dell'hardware rende l'azione di protezione sensibile.
La saldatrice all-in-one ad alta frequenza allo stato solido adotta la modalità di regolazione dell'inverter IGBT a rettifica a onda piena e non ha bisogno dell'adeguamento dell'angolo di spostamento di fase di SCR.ha i vantaggi di un elevato fattore di potenza e un buon effetto di risparmio energetico riducendo anche l'area di sezione trasversale del cavo di ingresso.
Breve introduzione della saldatrice HF allo stato solido
Il saldatore HF a stato solido è progettato per il lavoro continuo.L'intero set di apparecchiature raggiunge la funzione di controllo del collegamento dell'apparecchiatura e di diagnosi di guasti da parte del sistema PLCLa statua in funzione è osservata da un display LCD.
