Fabbricazione di tubi saldati ad alta frequenza 1,0 mm-3,25 mm Spessore della parete Acciaio 21,3 mm-33,7 mm

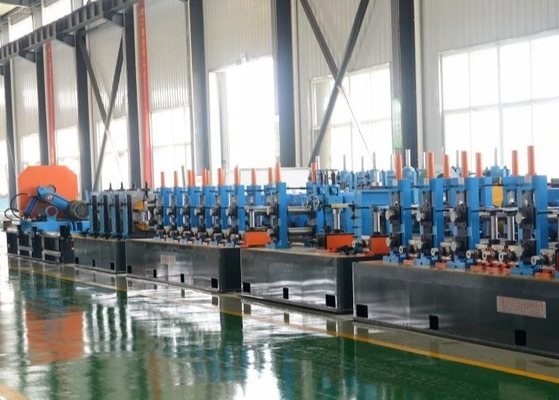

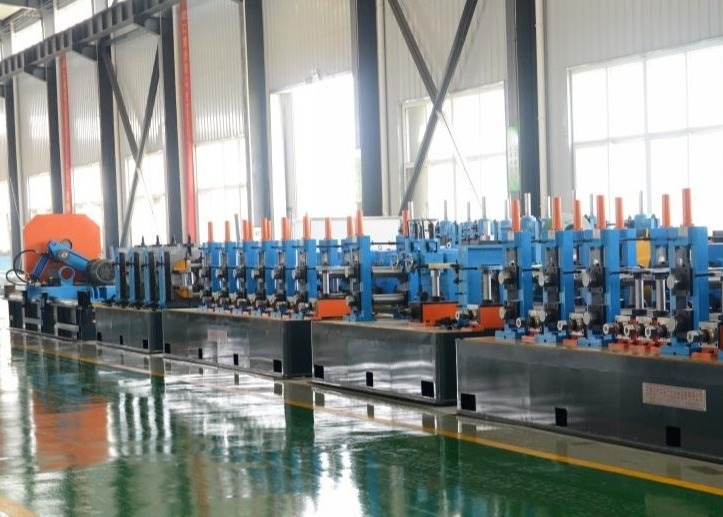

La linea di produzione di tubi saldati diretti ad alta frequenza HG60 è utilizzata per la produzione di tubi di acciaio saldati da Φ21.3mm-Φ33.7mm con spessore di parete di 1,0mm-3.25mm, in grado di produrre tubi profilati della stessa dimensione.Dopo aver assorbito la tecnologia avanzata di produzione di tubi sia dall'estero che dal paese, la nostra linea di produzione progettata in modo innovativo e ogni singola unità della linea di produzione non è solo economica ma anche pratica.

II.Di base Condizioni:

2.1tubi di acciaio Specificità

2.11 Tubo rotondo: φ21,3·φ33,7 mm Spessore: 1,0 - 3,25 mm

2.2Striscia acciaio

2.2.1 Larghezza della striscia in acciaio: 65-110 mm

2.2.2 Spessore dell'acciaio a strisce: 1,0 mm-3,25 mm

2.2.3 Acciaio a basso tenore di carbonio e acciaio a basso tenore di leghe: δb≤500Mpa σs≤235MPa

2.2.4 bobina di strisce d'acciaio: diametro interno: Φ550-610 mm (l'acquirente conferma infine)

2.2.5 Diametro esterno: 1000 mm-1800 mm (l'acquirente conferma infine)

2.2.6 Peso delle strisce d'acciaio: massimo 3,5 T

2.3 Capacità elettrica installata: circa 400 kW Fornitura di energia: 380 V, 50 Hz (secondo il locale)

2.4Formazione velocità:Max. 90 m/min

        P.S.: il diametro massimo e lo spessore massimo non corrispondono alla velocità massima

2.5 Dimensione dell'intera linea: circa 60x6m

III.Il flusso tecnico della produzione linea

Scorrere verso l'alto → Rilasciare → Testa di taglio tail → Strip Steel head-tail butt welding → Spiral accumulator→ Forming → High frequency induction welding → Removing external burr → Sizing → Cutting→ Checking& collecting → Weighing → Marking → Accessing Warehouse

IV.Composizione delle attrezzature e parametri principali di un singolo unità:

• Fabbricazione a partire da materiali di cui all'allegato 2 Noncoiler

Questa apparecchiatura è dotata di una pinza idraulica a cono singolo.Poi premere rullo dell' apertura di fine si muove verso il basso per stringere la bobina di acciaioQuando la testa della bobina di acciaio ruota verso la bobina, la testa della bobina viene spalata e appiattita.

Diametro interno dell'acciaio a strisce: Φ 550-610 mm

Diametro esterno della striscia di acciaio:Φ max=1800mm Larghezza della striscia di acciaio: 65-110mm

Spessore dell'acciaio a strisce: 1,0 mm-3,25 mm

Peso massimo dell'acciaio a strisce: 3,5 T

2.Sciacquare Saldatore

Funzione:

Viene utilizzato per tagliare in parallelo la coda della striscia di acciaio, che è appena entrata nell'accumulatore, e la testa della striscia che esce dal discolatore, e poi saldarle insieme.

Struttura: Tesi idraulica e saldatura manuale Larghezza della striscia in acciaio: 65-110 mm Spessore della striscia in acciaio: 1,0 mm-3,25 mm Modalità di centrificazione: manuale

3.Spirale orizzontale accumulatore

L'accumulatore a spirale viene utilizzato per ricevere la striscia di acciaio in modo discontinuo dal discoiler e allo stesso tempo fornire la striscia di acciaio all'unità di formazione in modo continuo.La capacità di riserva può essere controllata da parallelo a spiraleLa differenza di circonferenza del parallelo esterno e interno moltiplicata per il numero di paralleli è la capacità di riserva.Ci sono guida rotolo supporto stand e area di torsione davanti all'accumulatore a spiraleLa striscia di acciaio verrà girata da orizzontale a verticale.i rotoli di ritiro del veicolo possono modificare la striscia di acciaio dallo stato orizzontale allo stato verticaleIl rullo di ritiro del veicolo è azionato da una macchina elettrica, che e l'unità di azionamento dell'accumulatore è controllata da un tavolo di comando.

Larghezza in acciaio: 65-110 mm

Spessore dell'acciaio a strisce: 1,0 mm-3,25 mm

Lunghezza di conservazione: 400-1000 mm

Velocità massima di uscita: uguale alla velocità dell'intera linea.

4.Fabbricazione e dimensionamento

Formazione Sezione:

Sostanze orizzontali: 7 Sostanze verticali: 9

Sezione di saldatura:

Sostanza di rullo guida; Sostanza di rullo di spremitura; Sostanza di raschiatura della saldatura; Sostanza di rottura; raffreddamento ad acqua

Sezione dimensioni:

Struttura e prestazioni principali delle apparecchiature

Set di alimentazione

Principalmente al limite superiore e inferiore della striscia d'acciaio, facile per la striscia fuori dal circuito senza intoppi nella macchina di formazione, impedire la striscia bobbing su e giù.

È costituito da un paio di rulli e da un supporto sinistro e destro, il materiale del rullo è Gr15, processo di raffreddamento ad alta frequenza.Durezza di raffreddamento HRC58-62,il supporto sinistro e destro è la struttura di saldatura della piastra di acciaio

Macchina di livellamento passivo a cinque rotoli

Principalmente per livellare la striscia di acciaio, per la striscia nella macchina senza intoppi, prevenire la striscia bobbing su e giù

Utilizzando la struttura di tipo a cinque rulli superiore 2 inferiore 3, i due rulli sopra riportati possono regolare da soli, rispettivamente per controllare il vuoto del rulli superiore e inferiore, garantire l'effetto di livellamento,il materiale del rotolo di livellamento è Gr15, tenuta ad alta frequenza, durezza di tenuta HRC58-62

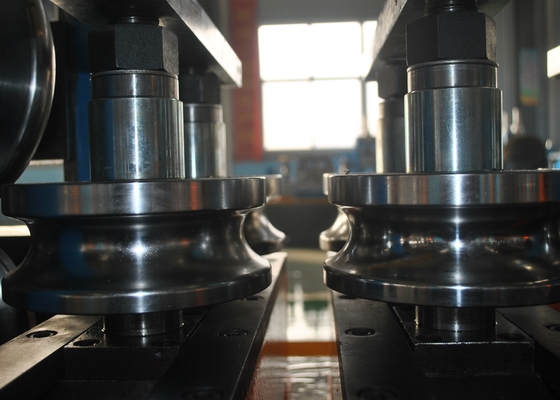

Sosta orizzontale per rotoli

La struttura orizzontale del rullo è il componente chiave del molino di modellazione e dimensionamento,per la striscia nel billet del tubo e la garanzia della precisione dimensionale del tubo di acciaio è fatta da esso

Sosta orizzontale per rulli con struttura a portiere, cambio di rulli laterali

Il diametro dell'albero orizzontale è di F65 mm; il materiale è 40Cr; spegnimento ad alta frequenza.Supporto per rotolamento verticale

Verticale roll stand è il componente chiave del molino di modellazione e dimensionamento, principale aiuto deformazione del rullo orizzontale, prevenire il rimbalzo della striscia, assorbire parte del bordo dell'attesa di allungamento

Il supporto verticale adotta un'operazione di regolazione a vite singola, sul cambio di rotoli

Il diametro dell'albero di rotolamento è di 40 mm, il materiale è 40Cr, spegnimento ad alta frequenza.

Trattamento di condizionamento dopo tornitura grezza, e quindi per completare la tornitura, dopo la finitura della tornitura spegnimento ad alta frequenza, durezza di spegnimento HRC45-55, macinatura dopo spegnimento ad alta frequenza,la rugosità superficiale è inferiore a 0.8, il grado coassiale è inferiore a 0.02, il flusso del viso è inferiore a 0.02

Sosta guida per cuciture

Saldatura Suta Guida Stand è principalmente controllare le dimensioni dell'angolo di apertura e la direzione della saldatura, la saldatura con precisione nel rullo di estrusione, per garantire la qualità della saldatura,il telaio del rullo guida può essere più o meno 20 gradi lungo l'asse di rotazione del tubo, regolare su e giù, e intorno.

Sostituzione per il rullo di spremitura

Squeeze Roll Stand è principalmente per l'estrazione di bicchieri di tubi di riscaldamento ad alta frequenza in tubi saldati, è una parte importante della garanzia di qualità della saldatura,la struttura del telaio del rullo di estrusione è la stessa del rullo verticale

Squeeze Roll Shaft Dia. è Ф45mm; materiale è 40Cr; spegnimento ad alta frequenza.

Trattamento di condizionamento dopo tornitura grezza, e poi finitura del tornitura, dopo finitura del tornitura, trattamento di spegnimento ad alta frequenza, macinazione dopo spegnimento ad alta frequenza

Rimuovere il dispositivo di burr esterno

Si utilizza per raschiare la cucitura della saldatura e rimuovere le forforazioni esterne. È composto da due tagliatori per l'uso alternato.I raschietti possono essere regolati e hanno la funzione di sollevamento rapido da camSotto il riparo del coltello ci sono due rulli di supporto, per sopportare il sovrafflusso del raschiamento.

raffreddamento ad acqua

Si utilizza per raffreddare l'area di saldatura per garantire che il tubo di acciaio sia raddrizzato con precisione.

Dispositivo di raddrizzamento grezzo

Un altro nome è Turks testa e dichiarato all'ultima parte di dimensione mulino, viene utilizzato per strappare dritto tubo grossolanamente.È costituito da due serie di raddrizzatore a quattro rulli e la testa può ruotare e regolare a destra e a sinistraUtilizza un tubo di acciaio a tre punti.
