I. Principali parametri e specifiche
Conformi alla norma YB189-64
- Materiale: acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe
- Proprietà meccaniche: σb≤ 520Mpa,σs≤ 340 MPa
- Larghezza della striscia: 100-190 mm
- Spessore della striscia:10,5-4,0 mm
- Diametro interno delle bobine:φ480 φ510 mm
- Diametro esterno delle bobine:φ1000 φ1600 mm
- Peso della bobina: ≤ 4 T
- Dimensione del tubo:φ33.7-φ60.3mm
- Spessore dei tubi:10,5-4,0 mm
- Lunghezza di taglio fissa: 46 m
- Precisione di taglio dei tubi: 0-3 mm
- Velocità di formazione: 70 m/min
- Fornitura di energia elettrica, acqua e aria
| 1 |
Potenza |
Volume di potenza della linea |
Circa 800 kW |
| Fonte di alimentazione |
380V/50Hz/3fase |
| 2 |
Acqua di raffreddamento per circolazione
|
Flusso |
30 T/h ¥40 T/h |
| Volume del pool |
60 metri3 |
| 3 |
Aria compressa
|
Flusso |
5 metri3/min |
| Pressione |
5 ‰ 7 kg/cm2 |
Laboratorio: 8 m di larghezza, 100 m di lunghezza, almeno 5 m di altezza dai binari del soffitto al terreno.
II.Caricamento della bobina →taglio e saldatura →accumulatore →formazione, saldatura ad HF, debburring, raffreddamento, dimensionamento, raddrizzamento →STD sega a freddo →trasmissione → imballaggio → immagazzinamento
III.Parametri di ciascuna macchina
1,Noncoiler
Il discolatoreLa struttura è composta da due parti principali: il corpo principale e la base fissa.Il corpo principale è dotato di sistema pneumatico per soddisfare le esigenze di espansione, contrazione e frenata dei mandrelli.
| OD della bobina |
Φ1000-1600 mm |
| ID della bobina |
Φ480-510 mm |
| Larghezza della striscia |
100-190 mm |
| Spessore della striscia |
10,5-4,0 mm |
| Peso della striscia |
Max4T |
| Tipo di espansione |
Aumenti manuali |
| Interruzione |
Guida pneumatica |
2,Sascolto e saldatoreQuesta macchina viene utilizzata per tagliare le estremità irregolari delle strisce e poi collegare le strisce con saldatura.
| Larghezza della striscia |
100-190 mm |
| Spessore della saldatura |
10,5-4,0 mm |
| Tipo di taglio |
Taglio manuale |
| velocità di saldatura |
Max 700 mm/min |
| Modalità di saldatura |
Manuale |
| Ciclo di lavoro |
Max.180 secondi |
1. Sunità di accumulatore pirario
Questa unità è principalmente inclusa nel dispositivo di stampa e trasporto, nell'assemblaggio dell'accumulatore, nell'unità di trasporto, nell'unità di controllo elettrico.
(1) dispositivo di pressione e carico: comprende principalmente telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di circolazione della velocità di riduzione, rotolo di pressione e carico,sistema di aria a pressione del rotolo guida, un'unità di velocità ispezionata; può fornire l'acciaio a striscia all'accumulatore e le volte medie trasmetterà le informazioni sulla velocità di carico al sistema di controllo elettrico,Quando chiediamo di fermarsi porta il materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare il materiale rotolare dalla pausa, e anche potrebbe regolare la velocità per trasportare il motore elettrico e l'unità trasportare la velocità del materiale.
(2) Accumulatore: include il motore elettrico, il telaio, il rotolo circolare interno, il rotolo circolare esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.
(3) Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida di posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico.
(4) Parametri tecnici:
stile di lavoro: circolo di cambio
Vantaggio: più materiale da immagazzinare, senza colpo alla superficie in acciaio.
spessore della bobina in acciaio:4 mm
larghezza: 100-190 mm
giorno di stoccaggio:5.0m
velocità di marcia del materiale trasportatore:Vmax=240m/min
Forma di pizzico:pneumatico 6Mpa
potenza del motore elettrico della pressa e del portatore:18.5KW
il motore elettrico del telaio dell'accumulatore:37KW
4.Fabbricazione e dimensionamento

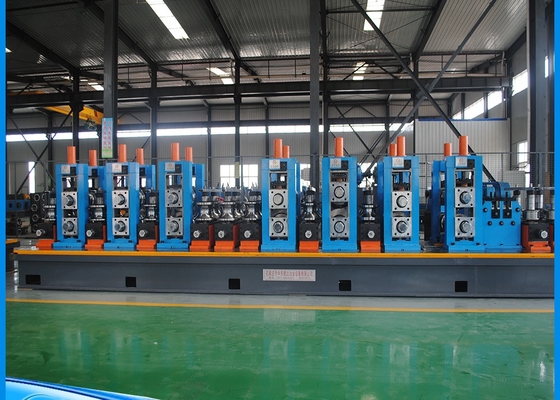

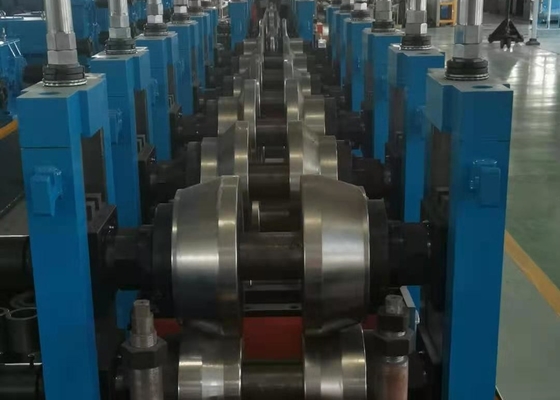

Il molino di formazione e dimensionamento adotta il principio di formazione del tipo rulli e la saldatura ad induzione ad alta frequenza.La striscia viene alimentata nella macchina di plasmatura dal dispositivo di alimentazione nel mulino e il rullo di plasmatura ruotano continuamente e premere la striscia nella forma richiestaA causa della pelle e dell'effetto connesso, la corrente ad alta frequenza si concentra sul giunto di saldatura che viene riscaldato rapidamente e raggiunge la temperatura di saldatura.La cucitura del tubo è saldata sotto la pressione di rulli di spremituraIl tubo saldato finito con le dimensioni richieste può essere ottenuto dopo il raffreddamento, la misurazione e il raddrizzamento primario.
| Formare il tubo di OD. |
Tubo rotondo 33.7-60.3mm
|
| Formare lo spessore della parete del tubo |
10,5-4,0 mm |
| Velocità di formazione |
20-70 m/min |
|
Numero di supporti orizzontali
|
7 |
|
Numero di supporti per la formazione, verticale
|
9 |
|
Numero di supporti per la misurazione, orizzontali
|
5 |
|
Numero di supporti per la misurazione, verticale
|
5 |
| Turks Head |
2 serie con testa singola
|
| Diametro dell'albero e materiale del supporto orizzontale |
Φ90 mm, materiale 40Cr |
|
Diagramma dell'albero e materiale del supporto per il rotolamento verticale
|
Φ50, materiale 40Cr |
|
Tagliatore da raschiatura
|
2 set |
| Motore principale |
110kw+132kw |
5.seghe a freddo
|
La sega a freddo usata per tagliare con precisione tutti i tipi di tubo a telaio automaticamente.questa unità ha il buon vantaggio di dimensioni precise, e il trasferimento di macchinari migliore vantaggio, quindi la capacità veloce e precisione di elaborazione,senza Burr è questo vantaggio unità.
|
| Dimensione del tubo quadrato |
Φ33,7-60,3 mm |
| Materiale |
Q235. |
| Velocità |
Max.70m/min |
| Lunghezza di taglio |
7 metri |
| Precisione |
± 3 mm |
| Motore di trazione |
Servomotore da 15 kW (Yaskawa Giappone) |
| Motore di alimentazione |
4.4kw servomotore (Yaskawa Giappone) |
| Motore di taglio |
Motore a frequenza variabile da 11 kW. |
6. saldatore H.F solido da 300 kW
Parametri progettati
Potenza nominale: 300 kW Potenza nominale in CC: Pd=360kW
tensione nominale di corrente continua: UdN=450V corrente nominale di corrente continua: IdN=800A
Efficienza totale: η≥85% Potenza di uscita: Pout>300kW
Frequenza progettata: f=300~350kHz Invertitore MOSFET: 120kW×3
Modalità di uscita del circuito del serbatoio: nessuna uscita del trasformatore di saldatura, risonanza secondaria
7. Tavola a rotolo, panchina e macchina di imballaggio
I tubi finiti corrono lungo il tavolo a rotoli e vengono automaticamente spostati sulla panchina.
La semplice macchina di imballaggio contiene contenitore e allineamento azionato pneumaticamente
8.Roller:
Materiale: Cr12
Il materiale Cr12 ha il vantaggio di resistere all'abrasione, e i clienti possono sceglierlo da soli.
Il prezzo del rullo è calcolato in base al suo peso, possiamo calcolare il prezzo totale dei rulli in base alle specifiche del tubo saldato dai clienti.
