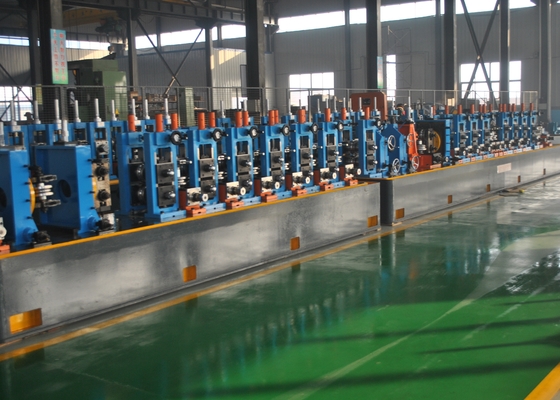

Tubo saldato ad alta frequenza per tubi quadrati, laminatoio per tubi ad alta frequenza 25×25--80×80mm
Specifiche del prodotto
| Attributo |
Valore |
| Spessore della bobina |
1,5-4 mm |
| Larghezza della bobina |
80-300 mm |
| Diametro interno |
508 mm |
| Diametro esterno |
1800 mm |
| Velocità |
max 80 m/min |
| Garanzia |
Un anno |
| Materiale |
HRC a basso tenore di carbonio |
Descrizione del prodotto
Parametri e specifiche principali
Specifiche dei materiali
- Conforme allo standard YB189-64
- Materiale: acciaio a basso tenore di carbonio e acciaio strutturale a bassa lega
- Proprietà meccaniche: σb≤380Mpa, σs≤275MPa
- Larghezza della striscia: 100～320 mm
- Spessore della striscia: 1,0～3,25 mm
- Diametro interno delle bobine: Φ508 mm
- Diametro esterno delle bobine: φ1800 mm
- Peso della bobina: ≤4T
Specifiche dei tubi saldati
- Diametro del tubo tondo: Φ31,8～φ101,6 mm
- Dimensione del tubo quadrato: 25x25-80x80 mm
- Spessore della striscia: 1,0-3,25 mm
- Lunghezza del tubo finito: 4-6 m
- Precisione della lunghezza di taglio: ±2 mm
- Velocità di formatura: 20-80 m/min
Alimentazione elettrica, idrica e ad aria
Volume di alimentazione: Circa 600KW
Fonte di alimentazione: 480 V/60 Hz/3 fasi
Portata dell'acqua di raffreddamento a circolazione: 20T/h～30 T/h
Volume della vasca: 30 m3
Portata dell'aria compressa: 5 m3/min
Pressione: 5～11 kg/cm2
Requisiti dell'officina
6 m di larghezza, 70 m di lunghezza, almeno 5 m di altezza dalle rotaie del soffitto al suolo.
Componenti e specifiche della macchina
1. Svolgitore idraulico a cono
Lo svolgitore è della struttura a doppia espansione e mandrini a sbalzo. Contiene due parti principali: corpo principale e base fissa. Il corpo principale è dotato di un sistema idraulico per soddisfare le esigenze di espansione, contrazione e frenatura dei mandrini.
Diametro esterno della bobina: φ1800 mm
Diametro interno della bobina: Φ508 mm
Larghezza della striscia: 100-320 mm
Spessore della striscia: 1,0-3,25 mm
Peso della striscia: Max4.0T
Tipo di espansione: idraulico
Freno: Azionamento pneumatico
2. Taglierina e saldatrice automatica
La saldatrice a taglio è un'unità importante per l'attrezzatura della linea di laminazione dei tubi e viene utilizzata principalmente per tagliare la testa o la prova della striscia di acciaio non normale, quindi collegando l'ultima prova della striscia di acciaio con la testa della striscia successiva in modo da garantire la continuazione della lavorazione.
Larghezza della striscia: 100-320 mm
Spessore della saldatura: 1,0-3,25 mm
Tipo di taglio: taglio idraulico
Modalità di saldatura: Automatico
Pressione pneumatica: 0,5 MPa
Ciclo di lavoro: Max.300 secondi
3. Accumulatore orizzontale a spirale
Questa macchina viene utilizzata tra la macchina di taglio e saldatura e la macchina principale (macchina di formatura e dimensionamento). La sua funzione è quella di esaurire la striscia precedente e la striscia successiva viene preparata dalla produzione continua della macchina principale (macchina di formatura e dimensionamento) è garantita entro un tempo e viene immagazzinata una quantità sufficiente di acciaio a strisce.
Questa macchina è composta principalmente da telaio del rullo di guida di alimentazione, dispositivo di alimentazione a pinza, gruppo corpo loop, dispositivo di scarico e dispositivo di controllo elettrico.
Spessore: 1,0-3,25 mm
Larghezza: 100-320 mm
Vantaggio: Materiale di stoccaggio più Nessun colpo sulla superficie della striscia di acciaio
Velocità di alimentazione: Max160 m/min
Potenza del motore di trasporto: CA 22KW
Potenza del motore dell'accumulatore: CA 37KW
Diametro di stoccaggio: 5 metri

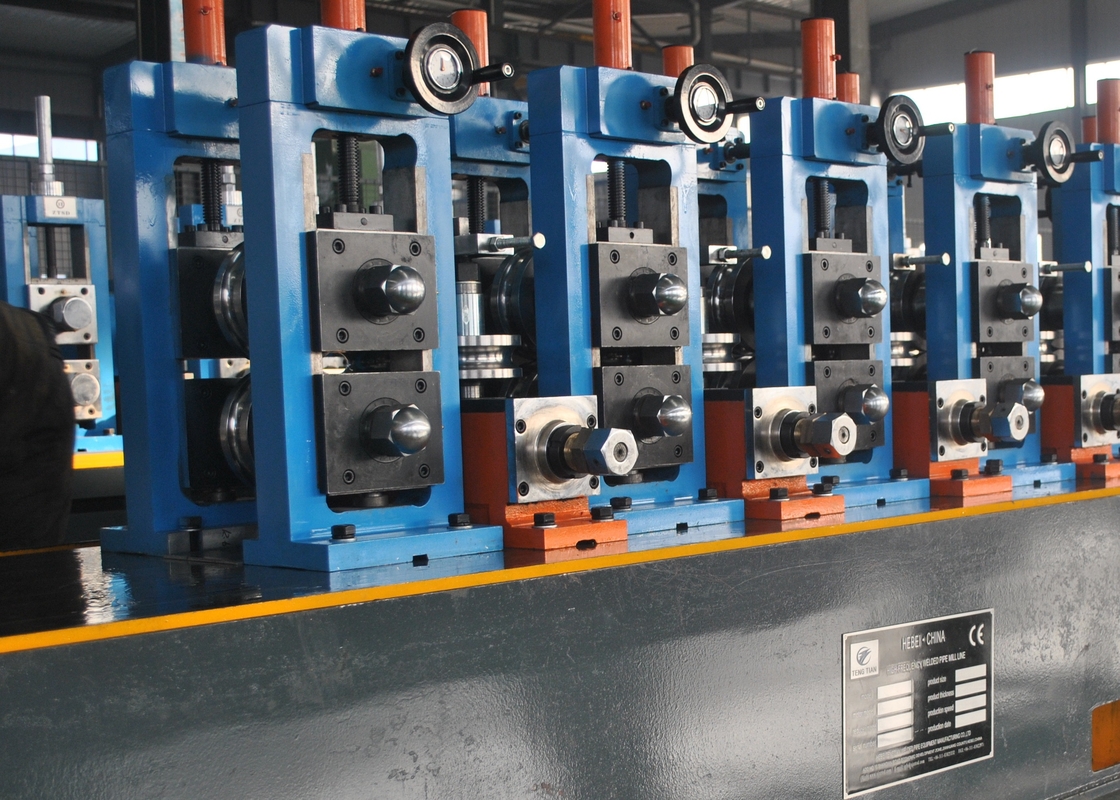

4. Macchina di formatura e dimensionamento
Parte di formatura
La striscia di acciaio entra nel supporto di formatura, quindi nella parte di formatura in una forma rotonda.
Caratteristica: Regolazione su e giù del rullo orizzontale, regolazione della vite senza fine e può essere regolata separatamente
L'albero inferiore del rullo di livellamento è attivo
Lato di fissaggio dell'albero di livellamento con cuscinetto di compensazione
Quantità del supporto orizzontale: 7
Diametro dell'albero orizzontale: 80 mm
Materiale dell'albero orizzontale: 42Crmov
Velocità di formatura: 20-60 m/min
Motore: CC 110Kw
Materiale del supporto di livellamento: saldatura di piastre d'acciaio
Quantità del supporto verticale: 7
Diametro dell'albero verticale: 50 mm
Materiale dell'albero verticale: 40Cr
Guida della saldatura e supporto del rullo di compressione
Il rullo di compressione serve a comprimere il bordo del tubo che è stato riscaldato alla temperatura di saldatura, comprimendo i rulli dando una certa pressione per raggiungere lo scopo della saldatura. La taglierina del cordone di saldatura viene utilizzata per raschiare il cordone di saldatura e rimuovere la bava esterna.
Coltello raschiatore: 2 set
N. albero del rullo di compressione: 2
Diametro dell'albero del rullo di compressione: 55 mm
Materiale dell'albero del rullo di compressione: 40Cr
Unità di raffreddamento ad acqua
Materiale: saldatura di piastre d'acciaio
Parte di dimensionamento
Il tubo tondo dopo la parte di dimensionamento nella forma e nel diametro richiesti
Quantità del supporto orizzontale: 5
Diametro dell'albero orizzontale: 80 mm
Materiale dell'albero orizzontale: 42Crmov
Motore: CC 132Kw
Materiale del supporto di livellamento: saldatura di piastre d'acciaio
Quantità del supporto verticale: 5
Diametro dell'albero verticale: 50 mm
Materiale dell'albero verticale: 40Cr
Testa di tacchino: 2 set
Scatola ingranaggi
Quantità della scatola ingranaggi: 12
Materiale del corpo della scatola ingranaggi: saldatura di piastre d'acciaio
Materiale dell'ingranaggio: 20CrMnTi
Durezza dell'ingranaggio: HRC 58-62
Materiale dell'albero dell'ingranaggio: 40 Cr
Durezza dell'albero dell'ingranaggio: HRC40-45
Quantità della scatola del riduttore: 2
5. Sega a freddo
La sega a freddo viene utilizzata per tagliare con precisione tutti i tipi di tubi del telaio automaticamente. Per quanto riguarda l'utilizzo di un sistema di controllo STD ad alta precisione e di un sistema meccanico, questa unità presenta il vantaggio di una dimensione precisa e il miglior vantaggio del trasferimento meccanico, quindi la capacità rapida e l'elaborazione accurata, senza bave, è il vantaggio di questa unità.
Dimensione del tubo: Tubo tondo: φ31,8-φ101,6 mm spessore: 1,0-3,25 mm Tubo quadrato: 25x25-80x80 mm spessore: 1,0-3,0 mm
Materiale: Q235.
Velocità: Max. 60 m/min
Lunghezza di taglio: 6-8 m
Precisione: ±3 mm
Motore di azionamento: Servomotore da 15kw JAPAN YASKAWA
Motore di taglio: Motore a frequenza variabile da 15KW
Motore di alimentazione: Servomotore da 4,4kw JAPAN YASKAWA
6. Saldatrice ad alta frequenza da 300kw
Parametri di progettazione
Potenza nominale in uscita: 300KW
Tensione CC nominale: UdN=450V
Corrente CC nominale: 500A
Frequenza di uscita: f=300~350kHz
Efficienza totale: η ＞85%
Forma di uscita del serbatoio: Nessuna uscita trasformatore di saldatura.
Coefficiente di ondulazione: ＜1%
Modalità di saldatura: Saldatura a induzione, Saldatura a contatto
Capacità di distribuzione dell'alimentazione: 461KVA
Tensione di ingresso: 380 V/50 Hz, sistema a 3 fasi e 4 fili
Corrente di ingresso nominale: I=1500A
Sistema di raffreddamento (sistema di raffreddamento ad aria e acqua)
Temperatura dell'acqua in uscita: ≤41℃, intervallo di temperatura: 4℃
Portata dell'acqua di raffreddamento: 15 m3/h
Pressione dell'acqua di lavoro: 0,35 MPa
Requisiti di qualità dell'acqua: Acqua distillata
7. Tavolo di scarico
1. I tubi finiti scorrono lungo il tavolo a rulli e vengono spostati automaticamente sul banco. Quindi la semplice macchina imballatrice imballa i tubi a forma di esagono. 2. La semplice macchina imballatrice contiene un contenitore e un'attrezzatura di allineamento ad azionamento pneumatico. 3. Motore del banco a rulli: 3KW
8. Rullo
Materiale del rullo di formatura: Cr12
Materiale del rullo di saldatura: H13
Durezza del trattamento termico: HRc58~62
