HG48 ERW Pipe Mill Line è progettata per la produzione di tubi saldatori di F21.3~48 mm di diametro e 1,2~3.5 mm di spessore della parete.la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio di alta precisione.
DDirettiva esign:
● Migliorare le prestazioni operative e produttive;
● migliorare l'ambiente e la sicurezza delle operazioni;
● Migliorare la stabilità del prodotto;
● Migliorare la produttività dei prodotti;
● Riduzione dei costi di rotolamento.
Secondo la linea guida di progettazione per migliorare il carattere operativo e l'ambiente e il carattere di sicurezza e produzione, riducendo il costo del rullo per garantire un'elevata efficienza,La linea di produzione HG48 adotta lo stile del foro a doppio raggio.
- Specificità del materiale:
Conformi alla norma YB189-64
(1)Materiale: acciaio a basso tenore di carbonio e acciaio a basso tenore di leghe per costruzioni
(2)Proprietà meccaniche: σb≤520Mpa,σs≤340Mpa
(3) Larghezza della striscia: 66 ∼ 151 mm
(4) Spessore della striscia:1.2·3.5 mm
(5) bobina di strisce d'acciaio:Diametro interno delle bobine:φ480φ520mm
Diametro esterno delle bobine:φ1000 φ1800 mm
(6)Peso della bobina: ≤ 2,0 T
- Specificità principali dei prodotti per tubi di saldatura:
(1)Diametro del tubo rotondo:φ21.3 φ48 mm
(2) Spessore delle pareti dei tubi:1.2·3.5 mm
(3) Lunghezza di taglio fissa: 8 ∙ 12 m
(4) Precisione di taglio dei tubi: 0 ‰ 3 mm
20 ‰ 100 m/min
- Fornitura di energia, acqua e aria:
(1) Potenza:
Volume di potenza della linea circa 500 kW
Fonte di alimentazione 380V/50Hz/3fase
(2)Acqua di raffreddamento di circolazione:
Flusso: 30 T/h 40 T/h
Volume della piscina: 40 m3
(3)Aria compressa
Flusso: 5 m3/min
Pressione: 5 ‰ 7 kg/cm2
Larghezza di 7 m, lunghezza di 100 m, altezza di almeno 5 m dai binari del soffitto al suolo.
Il decollatore è di struttura a doppia espansione e mandrelli a sbalzo, con due parti principali: il corpo principale e la base fissa.Il corpo principale è dotato di sistema pneumatico per soddisfare le esigenze di espansione, contrazione e frenata dei mandrelli.
| OD della bobina |
Φ1000-1800 mm |
| ID della bobina |
Φ480-520 mm |
| Spessore della striscia |
1.2-3.5 mm |
| Larghezza della striscia |
66-151 mm |
| Peso della striscia singola |
Max2.0T |
| Tipo di espansione |
espandimento idraulico |
| Interruzione |
Guida pneumatica |
- Ascalpellini e saldatori utentici
Utilizzato per tagliare la parte irregolare della testa e della coda del nastro, e allineare la coda del nastro della bobina precedente con la testa del nastro della bobina successiva, e saldare insieme per alimentare continuamente il loop.
Forma strutturale: letto di saldatura a taglio, dispositivo di alimentazione a pizzico, dispositivo di doppia centralizzazione, sistema di saldatura a taglio doppio, sistema di piastra di taglio, sistema di guida della piastra di fondo di saldatura, ecc.
| Larghezza della striscia |
66-151 mm |
| Spessore della saldatura |
1.2-3.5 mm |
| Tipo di taglio |
Fabbricazione a partire da prodotti di calzatura |
| Modalità di saldatura |
Automazione |
| Pressione idraulica |
8-10MPa |
| Ciclo di lavoro |
Max.180 secondi |
Questa macchina si trova tra il saldatore a taglio e il calcolatore (mollino di formazione), utilizzato dopo che un rotolo di strisce d'acciaio è stato consumato, prima che il prossimo rotolo di strisce sia stato preparato dalla svolta,tempo di taglio e di saldatura per garantire che l'ospite (mattino di dimensionamento di forma) produca continuamente e immagazzini abbastanza strisce di acciaio.
Questa unità è principalmente includono nel dispositivo di stampa e di trasporto materiale, accumulatore assemblare, unità di trasporto materiale, unità di controllo elettrico:
(1) dispositivo di pressione e di carico: comprende principalmente telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di rotazione della velocità di riduzione, rotolo di pressione e di carico,sistema di aria a pressione del rotolo guida, un'unità di velocità ispezionata; può fornire l'acciaio a striscia all'accumulatore e le volte medie trasmetterà le informazioni sulla velocità di carico al sistema di controllo elettrico,Quando chiediamo di fermarsi porta il materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare materiale rotolare dalla pausa, e anche potrebbe regolare la velocità per trasportare motore elettrico e l'unità trasportare velocità materiale.
(2) Complesso del telaio dell'accumulatore: include il motore elettrico, il telaio, il rotolo a cerchio interno, il rotolo a cerchio esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.
(3) Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida di posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico.
(4) specifiche:
| stile di lavoro |
circolo di cambio |
| velocità di movimento del materiale trasportato |
Vmax = 200 m/min |
| vantaggio |
Più materiale, niente sciopero. |
| Forma di pizzico |
Pneumatico, 6Mpa |
| spessore della bobina in acciaio |
1.2-3.5 mm |
| larghezza |
66-151 mm |
| potenza del motore elettrico della pressa e del portatore |
11 kW |
| il motore elettrico del telaio dell'accumulatore |
18.5KW |

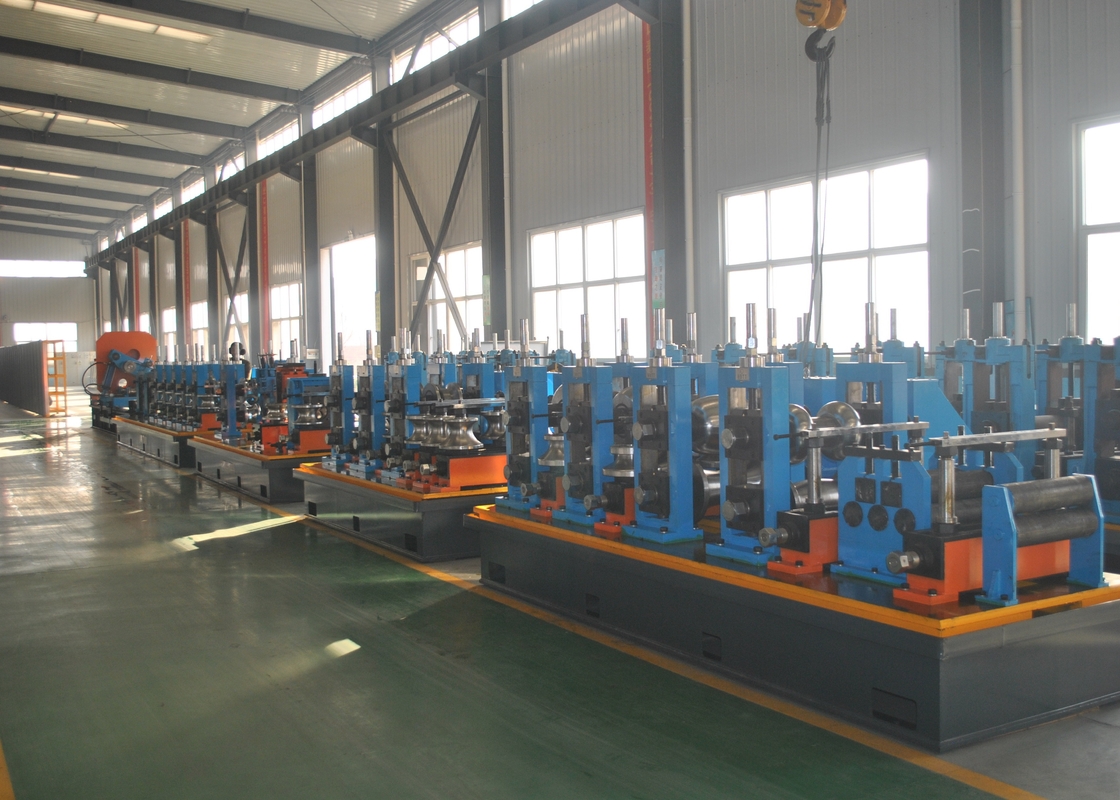

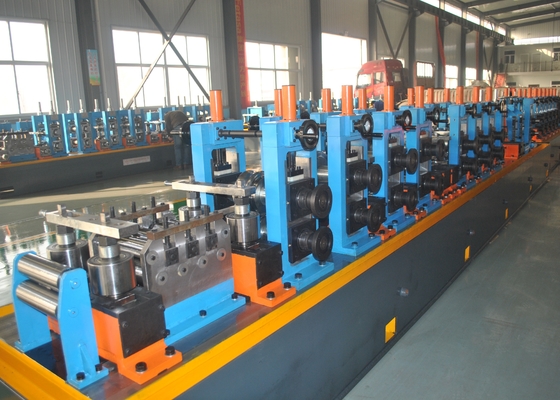

- Formazione e dimensionamento
L'unità di formazione e dimensionamento è l'apparecchiatura vitale per la linea di fabbrica di tubi.che sta portando un po'di strisce di acciaio a questa unità e lasciare che passa il rotolo telaio a telaio tubo grezzo, e quindi prendere il fluido elettrico insieme sulla superficie di saldatura del tubo in modo da trattare la temperatura del tubo più elevata per adattarsi alla saldatura con la saldatura del rotolo di pressatura, e quindi dopo raffreddamento,formare dimensionamento e appiattitore al prodotto qual è il vostro tubo di domanda.
| Formare il tubo di OD. |
Rotondo: Φ21.3-48 mm |
| Formare lo spessore della parete del tubo |
1.2-3.5 mm |
| Velocità di formazione |
Max.100m/min |
| Numero di supporti orizzontali |
7 |
| Numero di supporti per la formazione, verticale |
10 |
| Sostanza a rotoli di guida |
1 |
| Sostituzione per il rullo di spremitura |
1 |
| Sosta per rotoli di rottura |
1 |
| Tagliatore da raschiatura |
2 set |
| Numero di supporti per la misurazione, orizzontali |
5 |
| Numero di supporti per la misurazione, verticale |
5 |
| Turks Head |
2 serie con testa singola |
| Diametro dell'albero e materiale del supporto orizzontale |
Φ70 mm, materiale 40Cr |
| Diagramma dell'albero e materiale del supporto per il rotolamento verticale |
Φ40 mm, materiale 40Cr |
La sega di taglio a freddo è in grado di tagliare tubi a velocità fino a 100 m/min.impostazione della velocità di alimentazione e rotazione delle lame. questo sistema è in grado di aumentare la qualità della superficie di taglio. senza abbattimento nel processo di lavoro, eliminando lo spazio meccanico, riducendo l'influenza della lama di sega a freddo,Legno di sega piccolo spreco, ridurre i costi di produzione. migliorare la durata di vita della macchina.
▲ Tubi di segatura automatici inline/offline e alta produzione
▲ Lame a punta in acciaio o carburo ad alta velocità
▲ Quasi adatta a vari profili di tubi
▲ Rimuovere la cammeratura o la de-scavatura secondarie
▲ Acciai al carbonio, acciai inossidabili, HSLA
▲ Taglio ad alta velocità e precisione.
▲ Eccellente taglio, senza abrasioni e risparmio di costi
Distanza di lunghezza di taglio: 8 ~ 12 metri
Accuratezza della lunghezza di taglio: ±1,5 mm (fluctuazione della velocità della linea non superiore al 2%)
Direzione di alimentazione: in base alle richieste del cliente
Tipo di taglio: lame a doppia sega, taglio di fresatura
Velocità di tracciamento: uguale a quella del mulino a tubi (20-100 m/min)
Funzione dell'attrezzatura: automatica, manuale, ha la funzione di tagliare il righello corto
Tipo di comando: posizione del servo CA
MParametri dell' acina:
a) Motore di trazione: servomotore di 18,5 kW
b) Motore di taglio: 15 kW di frequenza variabile
c) Motore di alimentazione: servomotore 4 kW
d) Tipo di pinza: idraulica
e) pinze: 2 set (disegni di supporto per ogni modello di altre dimensioni, realizzati da sé)
- Roller di transito + scaffale di scarico
I tubi finiti corrono lungo il rullo di Transit e vengono automaticamente spostati sulla panchina.
Motore: 3 kW x 2 set
Lunghezza: 24 m
- Macchine per la prova idraulica
Φ21.3 Φ48 mmMacchine di prova idraulica a quattro stazioni
Parametro tecnico:
1- Lunghezza del tubo di prova in acciaio: 812 metri
2- Materiale di prova dei tubi in acciaio: acciaio a basso e medio tenore di carbonio
3Pressione massima di prova del tubo di acciaio: 10 MPa (100 bar)
4. Tempo di tenuta (impostabile): 3 ̊5 sec
5Numero di radici per test (quattro stazioni): 4 radici
6. mezzo di prova a pressione: emulsione/acqua
7Metodo di riempimento dell'acqua a bassa pressione: acqua preriempita (pompa a bassa pressione, serbatoio di accumulo e accessori)
8. Metodo di pressurizzazione: pressurizzazione cilindro pressurizzazione
9Capacità installata dell'apparecchiatura: ≈90KW
10. efficienza (pressione di tenuta 5S): la velocità massima di produzione è di 12 pezzi/minuto (1/2′′ di tubo), ma la pressione di alimentazione dell'aria dal compressore d'aria all'apparecchiatura non deve essere inferiore a 0,6Mpa;
Processo di lavoro:
tubo superiore → allineare → trasporto della catena al centro di pressione dell'acqua → pinza → testa di prova di estremità fissa e mobile si estende per sigillare entrambe le estremità del tubo di acciaio → acqua a bassa pressione si riempie di acqua, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Macchine per la palletizzazione automatica
Questa macchina viene utilizzata per raccogliere, impilare tubi in acciaio in 6 o 4 angoli, e raggruppare automaticamente.eliminare il rumore e il colpo di scossa dei tubi in acciaioLa nostra linea di imballaggio può migliorare la qualità dei tubi e l'efficienza della produzione, ridurre i costi e eliminare i potenziali rischi per la sicurezza.
Materiale: Cr12
Durezza del rullo: HRC58-62
Profondezza di indurimento per spegnimento: ≥ 10 mm
Roverezza della superficie: Ra≤0,8um
- Saldatore ad alta frequenza da 200 kW
Potenza di uscita nominale: 200 kW
· Voltaggio nominale CC: UdN=235V
· Corrente nominale di corrente continua: 1000A
· Frequenza di uscita: f=350~420kHz
· Efficienza totale: η>85%
· Forma di risonanza: risonanza composta
· Forma di uscita del serbatoio: senza uscita del trasformatore di saldatura.
· Coefficiente Ripple: < 1%
· Modalità di saldatura: saldatura a induzione
· Capacità di distribuzione dell'energia: 307 KVA
· Voltaggio di ingresso: sistema a filo trifase 380V/50Hz, 3 fasi 4
