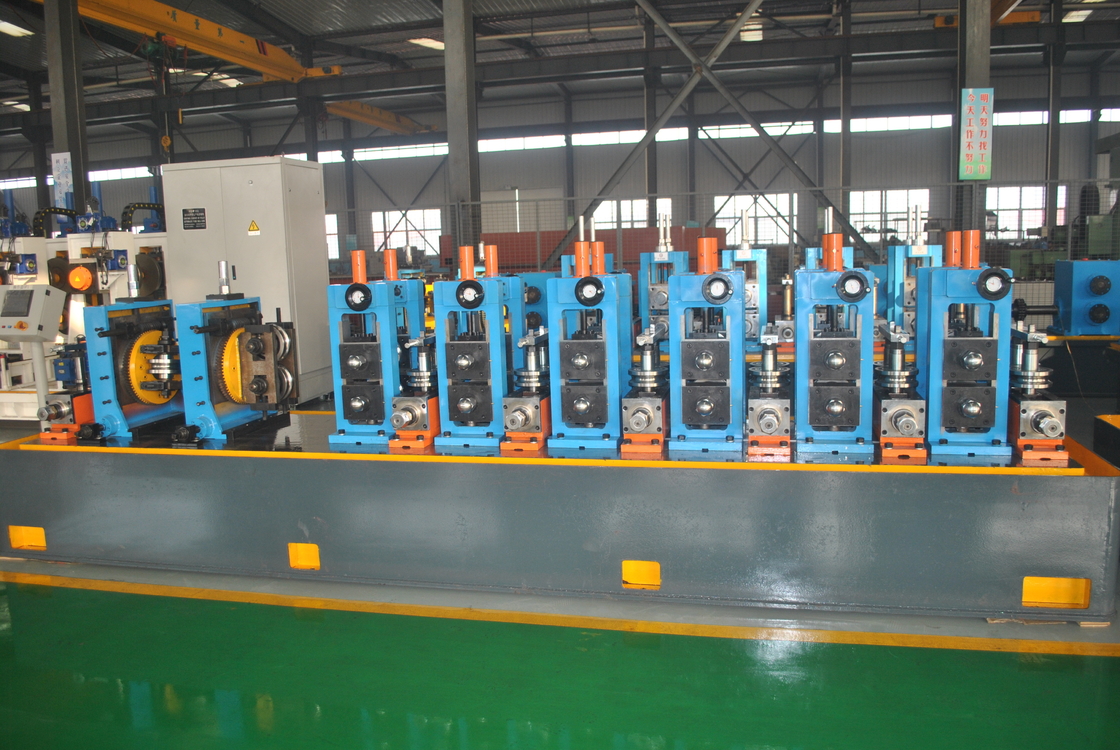

HG219 High-Frequency Welded Pipe Mill Line è progettata per la produzione di tubi rotondi (Diaφ114-219mm, spessore 3-9mm).la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio di alta precisione.
DDirettiva esign:
● Migliorare le prestazioni operative e produttive;
● migliorare l'ambiente e la sicurezza delle operazioni;
● Migliorare la stabilità del prodotto;
● Migliorare la produttività dei prodotti;
● Riduzione dei costi di rotolamento.
Secondo la linea guida di progettazione per migliorare il carattere operativo e l'ambiente e il carattere di sicurezza e produzione, riducendo il costo del rullo per garantire un'elevata efficienza,La linea di produzione HG219 adotta lo stile del foro a doppio raggio.
- Specificità del materiale:
Conformi alla norma YB189-64
(1) Materiale: acciaio a basso tenore di carbonio e acciaio per costruzioni a basso tenore di leghe
(2) Proprietà meccaniche: σb≤520Mpa,σs≤340Mpa
(3) Larghezza della striscia: 357 ∼ 688 mm
(4) Spessore della striscia: 1,5 ∼ 6,0 mm
(5) bobina di strisce d'acciaio: diametro interno delle bobine:φ508φ610mm
Diametro esterno delle bobine:φ1000 φ2000 mm
(6) Peso della bobina: ≤ 12 T
- Specificità principali dei prodotti per tubi di saldatura:

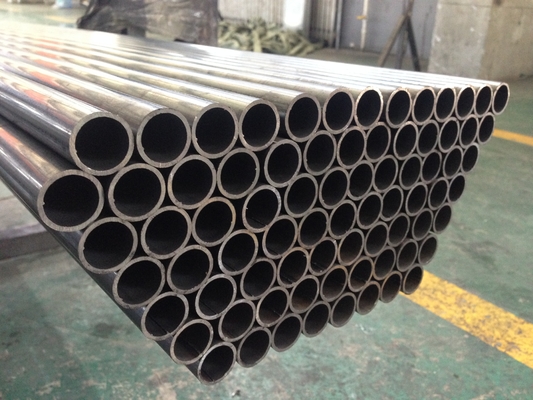

(1) Dimensione del tubo: rotondo: φ114·φ219 mm
(2) Spessore delle pareti dei tubi: 3 ̊9 mm
(3) Lunghezza di taglio fissa: 812 m
(4) Precisione di taglio dei tubi: ± 1,5 mm
- Velocità di formazione:20 ‰ 50 m/min
- Fornitura di energia, acqua e aria:
(1) Potenza:
Volume di potenza della linea circa 1200 kW
Fonte di alimentazione 380V/50Hz/3fase
(2) Acqua di raffreddamento di circolazione:
Flusso: 30 T/h ¥40 T/h
Volume della piscina: 40m3
(3) Aria compressa
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
Larghezza 15 metri, lunghezza 170 metri, altezza 5 metri,
La bobina è utilizzata per far passare la bobina d'acciaio dalla posizione di carico alla bobina di svincolo.la tensione dello scaricatore, spingete indietro alla posizione originale.
Capacità di carico: 12,0 T
Potenza del motore in movimento: 2,2 kW
Il decollatore è di struttura di mandrelli a singola espansione e a cantilever, costituito da due parti principali: il corpo principale e la base fissa.Il corpo principale è dotato di sistema pneumatico per soddisfare le esigenze di espansione, contrazione e frenata dei mandrelli.
| OD della bobina |
Φ1000-2000 mm |
| ID della bobina |
Φ508-610 mm |
| Spessore della striscia |
3-8 mm |
| Larghezza della striscia |
357-688 mm |
| Peso della striscia singola |
Max12T |
| Tipo di espansione |
espandimento idraulico |
| Interruzione |
Guida pneumatica |
Questa unità è utilizzata principalmente per condurre la nuova testa di alimentazione in acciaio della bobina nell'unità appiattitrice dopo che l'unità di sdraio ha portato la bobina nel luogo di lavoro.
Carico positivo e negativo a doppio senso.
Pressione di lavorazione:7Mpa
Potenza del motore elettrico:2.2KW
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Livello di appiattimento e capacità di pressatura:
Lo stile della velocità di regolazione: Nessun grado della velocità di regolazione
Lo stile della struttura:Pressing & carry,Unità di appiattamento a cinque rotoli
Stile su e giù:Sistema idraulico
Larghezza dell'appiattitore:357-688 mm
Spessore dell'appiattitore:3-9 mm
Potenza del motore elettrico:45KW
- Ascalpellini e saldatori utentici
Utilizzato per tagliare la parte irregolare della testa e della coda del nastro, e allineare la coda del nastro della bobina precedente con la testa del nastro della bobina successiva, e saldare insieme per alimentare continuamente il loop.
Forma strutturale: letto di saldatura a taglio, dispositivo di alimentazione a pizzico, dispositivo di doppia centralizzazione, sistema di saldatura a taglio doppio, sistema di piastra di taglio, sistema di guida della piastra di fondo di saldatura, ecc.
| Larghezza della striscia |
357-688 mm |
| Spessore della saldatura |
3-9 mm |
| Tipo di taglio |
Fabbricazione a partire da prodotti di calzatura |
| Modalità di saldatura |
Automazione |
| Pressione idraulica |
8-10MPa |
| Ciclo di lavoro |
Max.600 secondi |
- Orizzontaleaccumulatore10M
Questa macchina si trova tra il saldatore a taglio e il calcolatore (mollino di formazione), utilizzato dopo che un rotolo di strisce d'acciaio è stato consumato, prima che il prossimo rotolo di strisce sia stato preparato dalla svolta,tempo di taglio e di saldatura per garantire che l'ospite (mattino di dimensionamento di forma) produca continuamente e immagazzini abbastanza strisce di acciaio.
Questa unità è principale includere nella stampa & dispositivo di trasporto materiale, accumulatore assemblare, unità di trasporto materiale, unità di controllo elettrico
Specificità:
| stile di lavoro |
circolo di cambio |
| velocità di movimento del materiale trasportato |
Vmax = 120 m/min |
| vantaggio |
Più materiale, niente sciopero. |
| Forma di pizzico |
Pneumatico, 6Mpa |
| spessore della bobina in acciaio |
3-9 mm |
| larghezza |
357-688 mm |
| potenza del motore elettrico della pressa e del portatore |
45 kW |
| il motore elettrico del telaio dell'accumulatore |
5.5*15kw |

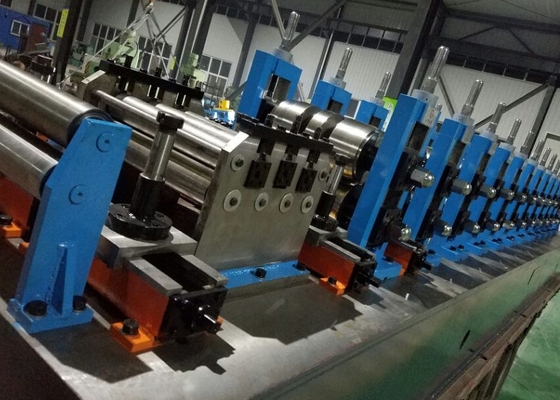

- Formazione e dimensionamento
L'unità di formazione e dimensionamento è l'apparecchiatura vitale per la linea di fabbrica di tubi.che sta portando un po'di strisce di acciaio a questa unità e lasciare che passa il rotolo telaio a telaio tubo grezzo, e quindi prendere il fluido elettrico insieme sulla superficie di saldatura del tubo in modo da trattare la temperatura del tubo più elevata per adattarsi alla saldatura con la saldatura del rotolo di pressatura, e quindi dopo raffreddamento,formare dimensionamento e appiattitore al prodotto qual è il vostro tubo di domanda.
| Formare il tubo di OD. |
Rotondo: Φ114-219 mm |
| Formare lo spessore della parete del tubo |
3-9 mm |
| Velocità di formazione |
Max.50m/min |
| Numero di supporti orizzontali |
7 |
| Numero di supporti per la formazione, verticale |
9 |
| Sostanza a rotoli di guida |
1 |
| Sostituzione per il rullo di spremitura |
1 |
| Sosta per rotoli di rottura |
1 |
| Tagliatore da raschiatura |
2 set |
| Numero di supporti per la misurazione, orizzontali |
5 |
| Numero di supporti per la misurazione, verticale |
5 |
| Turks Head |
2 serie con testa singola |
| Diametro dell'albero e materiale del supporto orizzontale |
Φ150 mm, materiale 40Cr |
| Diagramma dell'albero e materiale del supporto per il rotolamento verticale |
Φ80Materiale 40Cr |
Seghe volanti
Le seghe volanti sono seghe a taglio caldo, che fondono i tubi riscaldandoli ad alta velocità.La capacità di elaborazione rapida e accurata è il vantaggio di questa unità.
tubo di taglio Dia:Φ114-219mm
dimensioni precise: 8-12m
precisione: ± 3 mm
tempi di taglio massimi: 7 volte/min
velocità di lavoro massima: 50 m/min
dimensione del pezzo di taglio:Φ1100×5×Φ110mm
percorso massimo della macchina da viaggio:20,8 m
Potenza del motore elettrico del taglio:132KW
potenza di funzionamento del motore elettrico:45KW
- Sì.Seghe da fresatura
La sega di taglio a freddo è una tecnologia di taglio in linea emergente nell'industria dei tubi saldati.l'estremità del tubo è piatta e priva di sbavatureNon è necessario un taglio secondario per applicazioni con elevati requisiti di lavorazione.
Velocità lineare massima: 50 m/min.
Distanza di lunghezza di taglio: 8 ~ 12 metri
Accuratezza della lunghezza di taglio: ±1,5 mm (fluctuazione della velocità della linea non superiore al 2%)
Controller principale: Siemens Simotion D435-2
Tipo di taglio: lame a doppia sega, taglio di fresatura
Velocità di tracciamento: uguale a quella del mulino a tubi (10-50 m/min)
Tipo di comando: servo CA
- Roller di transito + scaffale di scarico
I tubi finiti corrono lungo il rullo di Transit e vengono automaticamente spostati sulla panchina.
Motore: 3kw x2 set
Lunghezza: 24 m
- Macchine per la prova idraulica
Φ114 Φ219,1 mmDoppia- macchina di prova idraulica di stazione
Parametro tecnico:
1- Intervallo di diametro del tubo di prova in acciaio: Φ114 Φ219,1 mm
2- Lunghezza del tubo di prova in acciaio: 612 m
3. Materiale del tubo di prova in acciaio: acciaio al carbonio puro
4Pressione massima di prova del tubo di acciaio: Max 10MPa (100 bar)
5. Tempo di tenuta (impostabile): 3°5 sec.
6Numero di radici per prova: 2 radici/tempo
7. Forma di tenuta: tenuta radiale esterna
8Requisiti per il corpo del tubo: rettitudine: corpo ≤ 2 mm/m, estremità ≤ 3 mm (lunghezza di 1 metro),
lunghezza totale ≤ 20 mm; deburring delle estremità dei tubi;
10. Medio di prova a pressione: emulsione/acqua (per garantire che il mezzo sia pulito e privo di impurità)
11Metodo di lavaggio: pompa centrifuga a bassa pressione IS125-100-315
12. rotazione del tavolo a rotoli attivo di lavaggio: riduttore XWD0.55-3-47×2
13Metodo di riempimento dell'acqua a bassa pressione: pompa centrifughe a bassa pressione IS150-125-315
14Metodo di pressurizzazione: pompa ad alta pressione 3D2-SZ-75/25
15. cilindro principale a estremità fissa: foratura φ 280
16Il cilindro principale dell'estremità mobile:
17. Motore del sedile mobile: XWED0.75-53-289
18. Forma del fascio di tensione: fascio a doppia tensione
19- Capacità installata dell'apparecchiatura: 130 kW
20- Efficienza: 1 pezzo/minuto
Processo di lavoro:
tubo superiore → allineare → trasporto della catena al centro di pressione dell'acqua → pinza → testa di prova di estremità fissa e mobile si estende per sigillare entrambe le estremità del tubo di acciaio → acqua a bassa pressione si riempie di acqua, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Macchine per la palletizzazione automatica
Questa macchina viene utilizzata per raccogliere, impilare tubi in acciaio in 6 o 4 angoli, e raggruppare automaticamente.eliminare il rumore e il colpo di scossa dei tubi in acciaioLa nostra linea di imballaggio può migliorare la qualità dei tubi e l'efficienza della produzione, ridurre i costi e eliminare i potenziali rischi per la sicurezza.
Materiale: Cr12
Durezza del rullo: HRC58-62
Profondezza di indurimento per spegnimento: ≥ 10 mm
Roverezza della superficie: Ra≤0,8um
- Saldatore ad alta frequenza da 800 kW
Potenza di uscita: Pout> 800 kW
Frequenza progettata: f=100~200KHZ
1 Parametri progettati
Potenza nominale: 800 kW
Potenza nominale in CC: Pd=800kW
Voltaggio nominale di corrente continua: UdN=450V
lCorrente continua nominale: IdN=2000A
L'efficienza totale: η≥85%
Potenza > 800 kW
Invertitore lMOSFET: 100kW×8
Lmodalità di uscita del circuito del serbatoio: nessuna uscita del trasformatore di saldatura, risonanza secondaria
