Fabbricazione di tubi ad alta frequenza saldata Fabbricazione di tubi rotondi Fabbricazione di tubi automatici di diametro da 325 a 530 mm Spessore da 4 a 9 mm

• Carro di carico

La bobina è utilizzata per far passare la bobina d'acciaio dalla posizione di carico alla bobina di svincolo.la tensione dello scaricatore, spingete indietro alla posizione originale.

Foratura del cilindro di sollevamento: Φ250 mm

Pressione del sistema idraulico: 12Mpa

Forza di sollevamento massima della bombola: 20 T

Numero di barre di guida: 4

Motore di spostamento del carrello: 4 kW CA

Velocità di marcia del carrello: 10 m/min

Viaggio in carrello: 6 metri

• Discolatore

Il decollatore è di struttura di mandrelli a singola espansione e a cantilever, costituito da due parti principali: il corpo principale e la base fissa.Il corpo principale è dotato di sistema pneumatico per soddisfare le esigenze di espansione, contrazione e frenata dei mandrelli.

• Unità di raddrizzatore

Questa unità è utilizzata principalmente per condurre la nuova testa di alimentazione in acciaio della bobina nell'unità appiattitrice dopo che l'unità di sdraio ha portato la bobina nel luogo di lavoro.

Carico positivo e negativo a doppio senso.

Diametro esterno del rullo della pressa: Φ250 mm

Motore a rullo a pressione: CA 7,5 kW

Velocità di sgancio: 15 m / min

• Unità di appiattimento

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

Livello di appiattimento e capacità di pressatura:

Motore della trasmissione: DC75KW

Velocità del materiale a piombo: 8-40 m / min

Valvole di verniciatura: Φ100×120 (due)

Diametro: Φ260×1600 mm, Materiale: 42CrMo

Diametro del rullo piatto: Φ200×1600 mm, Materiale: 42CrMo

Pressione del rullo a piombo verso il basso del cilindro: φ120×90 mm

• Ascalpellini e saldatori utentici

Utilizzato per tagliare la parte irregolare della testa e della coda del nastro, e allineare la coda del nastro della bobina precedente con la testa del nastro della bobina successiva, e saldare insieme per alimentare continuamente il loop.

Forma strutturale: letto di saldatura a taglio, dispositivo di alimentazione a pizzico, dispositivo di doppia centralizzazione, sistema di saldatura a taglio doppio, sistema di piastra di taglio, sistema di guida della piastra di fondo di saldatura, ecc.

Performance del materiale: resistenza al rendimento 621MPa

Motore a trazione a piastra: DC11KW

Motore di regolazione della piastra: AC4KW

Motore di stazione idraulica: 55 kW

Motore camminante della pistola di saldatura: DC2.2KW

Diametro esterno del rullo di consegna della clip: φ320 mm

• Orizzontaleaccumulatore16M

Questa macchina si trova tra il saldatore a taglio e il calcolatore (mollino di formazione), utilizzato dopo che un rotolo di strisce d'acciaio è stato consumato, prima che il prossimo rotolo di strisce sia stato preparato dalla svolta,tempo di taglio e di saldatura per garantire che l'ospite (mattino di dimensionamento di forma) produca continuamente e immagazzini abbastanza strisce di acciaio.

Questa unità è principale includere nella stampa & dispositivo di trasporto materiale, accumulatore assemblare, unità di trasporto materiale, unità di controllo elettrico

Specificità:

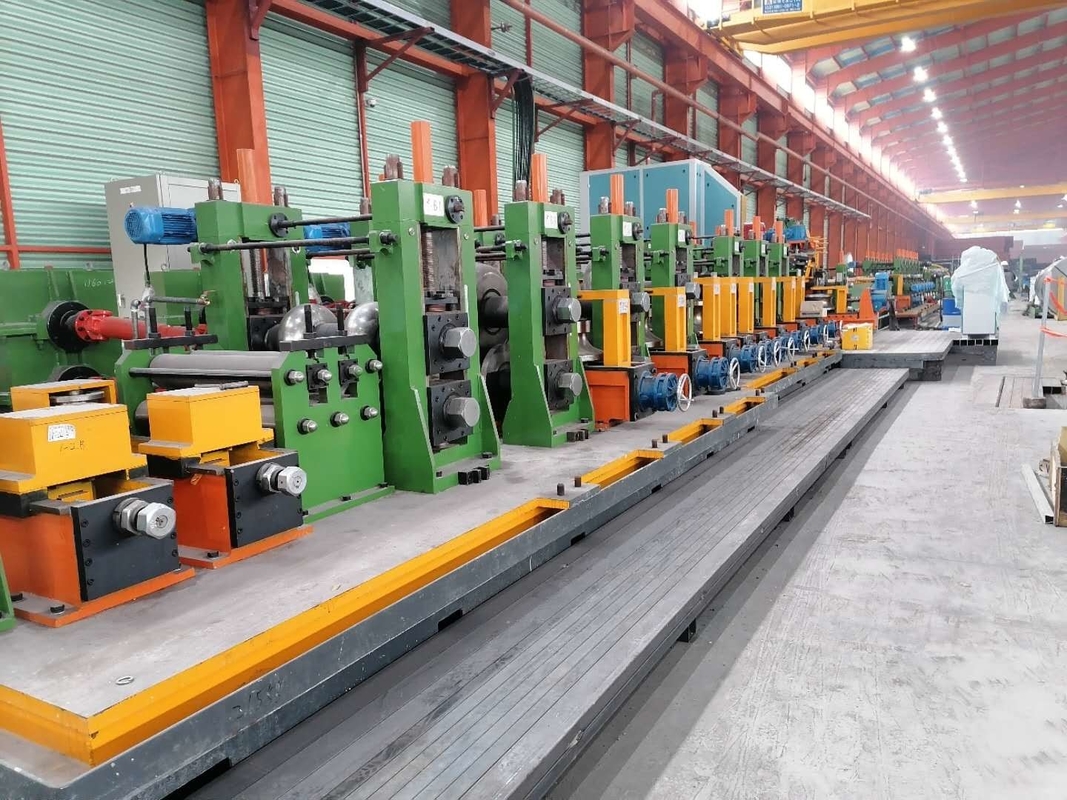

• Formazione e dimensionamento

L'unità di formazione e dimensionamento è l'apparecchiatura vitale per la linea di fabbrica di tubi.che sta portando un po'di strisce di acciaio a questa unità e lasciare che passa il rotolo telaio a telaio tubo grezzo, e quindi prendere il fluido elettrico insieme sulla superficie di saldatura del tubo in modo da trattare la temperatura del tubo più elevata per adattarsi alla saldatura con la saldatura del rotolo di pressatura, e quindi dopo raffreddamento,formare dimensionamento e appiattitore al prodotto qual è il vostro tubo di domanda.

• Seghe da fresatura

Quando la parte di formazione e dimensionamento invia il tubo di acciaio formato alla sega, il motore della sega segue la rotazione sincronizzata con la velocità del tubo.I due sistemi di segatura installati sul giradischi prendono la lama da segatura per ruotare da solaIl sistema di segatura esegue movimenti composti nel giradischi e nel proprio alimentatore,e taglia il tubo di acciaio lungo la traccia di forma della sezione trasversale del pezzo da tagliarePoi ogni sistema si rilassa nella sua posizione originale e attende il prossimo ciclo di lavoro.

PArametro:

Motore a fusione alternata: 22KWX2

Servomotore a trasmissione alternata: 45 kW

Rotation della piastra grande: 15KW

Motore di alimentazione: 4.4KWX2

Diametro della lama di sega: 400 mm

Precisione di segatura: ≤ ± 3 mm

Metodo di taglio: lama a doppia sega, tipo di fresatura

Velocità di tracciamento: uguale alla velocità unitaria

Funzione dell'apparecchiatura: manuale, automatica

Metodo di comando: servo posizionamento CA

Pressione del sistema idraulico: 12Mpa

Taglio di mangime adotta il metodo delle coordinate polari

• Roller di transito + scaffale di scarico

I tubi corrono lungo il rullo di transito e vengono spostati automaticamente sulla panchina.

Lungo:

Aria di raffreddamento: 50 metri

Blank: 24 metri

Testa piatta: 24 metri

Prova idraulica: 24 metri

• Macchine per la prova idraulica

Φ325∆Φ530mmDoppia- macchina di prova idraulica di stazione

Parametri tecnici di prestazione:

Intervallo di diametro del tubo di prova in acciaio: φ219·φ530 mm

Spessore del tubo di prova in acciaio: 4 ̊9 mm

Lunghezza del tubo di prova in acciaio: 610 m

Materiale del tubo di prova in acciaio: Q235, Q345, X70

Pressione massima di prova del tubo di acciaio: Max 20,7MPa

Tempo di tenuta della pressione (impostabile): 3 ̊15 sec.

Numero di radici per prova: 1 radice/tempo

Forma di tenuta: tenuta radiale

Requisiti per il corpo del tubo: rettitudine: corpo ≤2 mm/m, estremità ≤3 mm (lunghezza di 1 metro), lunghezza totale ≤20 mm; deburring della parte finale del tubo;

Medio di prova a pressione: emulsione/acqua (utilizzo riciclato)

Metodo di risciacquo: acqua preriempita (pompa a bassa pressione, serbatoio idrico e accessori)

Motore di trasmissione per il lavaggio e il rullo di allineamento attivo: FA67-26.6-M2.2-H2

Motore di azionamento per il lavaggio della tavola a rotoli attiva: XWD4-59-1.1

Cylindro di sollevamento a rotazione attivo per la tavola a rotoli: Φ100/Φ70-100

Metodo di riempimento dell'acqua a bassa pressione: riempimento del serbatoio di riempimento liquido

Selezione della modalità di funzionamento dell'apparecchiatura:

Dispone di tre modalità di funzionamento: manuale, semiautomatico e automatico.

Controllo di arresto e di emergenza.

Ha le funzioni di controllo normale dell'avvio e dell'arresto e di controllo di arresto di emergenza in situazioni di emergenza.e le istruzioni di ingresso e uscita del PLC non saranno alimentate, che è conveniente per l'indagine e la diagnosi delle informazioni di errore.

• Macchine per la rilevazione dei difetti

Questa apparecchiatura è utilizzata per rilevare i difetti superficiali e interni del corpo del tubo e la saldatura per valutare la qualità del prodotto.e può visualizzare direttamente la posizione, forma, dimensione e gravità del difetto, e la ripetibilità dell'ispezione dei difetti è buona.

• Macchina rivolta verso la fine

• Rulli

Materiale: Cr12

Durezza del rullo: HRC58-62

Profondezza di indurimento per spegnimento: ≥ 10 mm

Roverezza della superficie: Ra≤0,8um

• Saldatore ad alta frequenza da 800 kW

Parametri di progettazione del saldatore ad alta frequenza allo stato solido

Potenza di uscita nominale: 800 kW

· Tensione nominale CC: UdN=250V

· Corrente nominale in CC: 4000A

· Frequenza di uscita: f=150-230 kHz

· Efficienza totale: η>85%

· Forma di risonanza: risonanza composta

· Forma di uscita del serbatoio: senza uscita del trasformatore di saldatura.

· Coefficiente Ripple: < 1%

· Modalità di saldatura: saldatura a induzione

· Capacità di distribuzione dell'energia: 1200 KVA

· Voltaggio di ingresso: sistema a filo trifase 380V/50Hz,3fase 4

· Corrente nominale di ingresso: I=1827A 1.2 Sistema di raffreddamento di ciclo morbidoWsistema di raffreddamento aria-acqua

· Pressione dell'acqua di lavoro ((Mpa): 0,32Mpa

· Flusso di lavoro ((m3): 50-90m3

· Capacità di raffreddamento: 250 kW

· Dimensioni standard ((mm): 3500×1250×2650l

· Numero di dispositivi di trascinamento:4 serie

Il intero set di solido stato HF saldatore comprendere morbido il seguito sette parti:Armadio rettificatore, armadio inverter, sistema di raffreddamento ad acqua molle circolante, trasformatore a passo, console, supporto regolabile in 3D e gamba di uscita.
