Spessore 0,8-4 mm Larghezza 800-1600 mm Velocità 90-150 m/min Macchina di taglio a bobina di foglio

I. Principale parametro tecnico

1. Specifica del materiale

Materiale HRC basso in carbonio ((Q235, σs=250Mpa,σb=500Mpa)) Spessore della bobina 0,8-4 mm

Larghezza della bobina 800-1600 mm

Peso della bobina ≤ 30 t

Diametro interno Φ508/Φ610/Φ760mm

Diametro esterno ≤ Φ2200 mm

2. Specificativo del prodotto finito

Slitter number ((Excluded edge))

Peso della bobina 30 t

Diametro interno Φ508/Φ610/Φ760mm

Diametro esterno Φ2200 mm

Precisione di larghezza ±0,20 mm ((spessore 0,8-4)

Accuratezza di sgancio ≤ 5% Spessore della piastra, ((0,08-0,20 mm)

New blade o proper blade gap

3Velocità di apertura delle bobine 90-150 m/min (tabella di riferimento per la capacità di taglio)

4. Dati delle attrezzature

(1) Potenza

Voltaggio 380V

Frequenza 60 Hz

Potenza installata Circa 330 kW

(2) Potenza aerea

Pressione 0.4-0.8Mpa

La domanda di aria è pari a 0,2 m3/min ((Stato di compressione)

(3) Direzione della linea: faccia alla console di comando, da sinistra a destra

5- Verniciatura secondo le richieste del compratore

II,Composizione dell'attrezzatura 1600x4

III,Descrizione della struttura dell'apparecchiatura

• Scaffalatura per la conservazione delle bobine

Finalità: conservare le bobine d'acciaio da aprire.

Struttura: struttura a forma di V, saldatura di piastre d'acciaio, due bulloni fissati su entrambi i lati della strada.

Specifica tecnica:

• Autoveicoli a bobina

Finalità: trasportare il materiale di bobina alla macchina di svolta.

Struttura: la vettura è installata nella strada sotto il pavimento, che è composta principalmente dal sedile del veicolo e dall'albero della ruota di marcia, dalla cornice in forma di V e dalla barra di guida,motore di decelerazione di marcia e cilindro di olio di sollevamento.

Specifica tecnica:

Il supporto a forma di V è saldato da una lastra di acciaio e la lastra di nylon è posata sulla superficie

Motore AC4KW

Bottone di olio di sollevamento Ø200X850st

Barra guida numero quattro, Ø 110 mm di diametro, cromata

Una catena protettiva e un paio di rotaie

• Discolatore

Utilizzo: supporto per la bobina in acciaio grezzo.

Struttura: doppio tipo di supporto.Con l'espansione e la contrazione del tamburo, della cassetta di trasmissione, del meccanismo di trasmissione, del freno pneumatico del tamburo, del rullo sullo scivolo centrale.Quando la cintura è indossata, il sistema di frenatura del tamburo vieneil motore apre attivamente la testa del materialeQuando la linea di produzione è in continuo funzionamento, l'albero di uscita del motore di decelerazione si disattiva attraverso la frizione e il motore non funziona.Il materiale della bobina è spinto dal raddrizzatore di trazione o dalla macchina di taglioLa tensione di svincolo è fornita dal freno a tamburo.

Specifica tecnica:

Il tamburo a tre passaggi, aumenta la gamma di Φ 470-520 mm, Φ 570-620 mm, Φ 720-760 mm.

Aumenti e specifiche delle bombole Ø 150 x 100 mm, 2 pezzi.

• Dispositivo di guida della pressione

Oggetto: spalare la testa del materiale piegato e inserirla nella macchina di raddrizzamento a trazione.

è composto da un rullo, da un rullo e da una piastra.Rivestimento di rullo pieghevole, pressione idraulica per stringere la testa del materiale del rullo, rotazione elettrica del materiale espositivo;La testa della pala sostiene la piastra con l'espansione di pressione notturna e oscillazione idraulica, e la testa della piastra è allungata allineando la testa del materiale;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• Macchine a taglio (doppie coltelli tipo base)

Utilizzo: per tagliare la lamiera in lunghezze di varie larghezze

Struttura: tipo scorrevole.Dai due lati dell'utensile, all'albero superiore e inferiore, meccanismo di regolazione della spaziatura dell'albero, dispositivo di trasmissione e così via.scatola di ingranaggi e accoppiamento universale, e il motore azionare il rimorchio laterale per aprire e chiudere per un comodo cambio di utensili.Includere dispositivo coltello cambio rapido.

Specifica tecnica:

Finalità: separazione delle strisce guida

Struttura: ci sono due gruppi di separatori, che possono essere spostati orizzontalmente per sostituire le lastre di isolamento.Il rotolo a pressione idraulica è installato tra i due gruppi di separatori per evitare che le lamelle saltino fuori dalla piastra di isolamento

• Macchine per l'estrusione a tre rotoli

Scopo: aumentare la tensione e comprimere le spalle

Struttura:

Utilizzo: il rullo del volante è installato tra la stazione di tensione e il tamburo di rimbalzo per formare l'angolo di rimbalzo e avvolgimento.

Struttura: il rullo del volante è cromato sulla superficie e la parte terminale è dotata di una piastra di manometro. La piastra di supporto viene sollevata e abbassata dal cilindro.La superficie della piastra di supporto è cromata

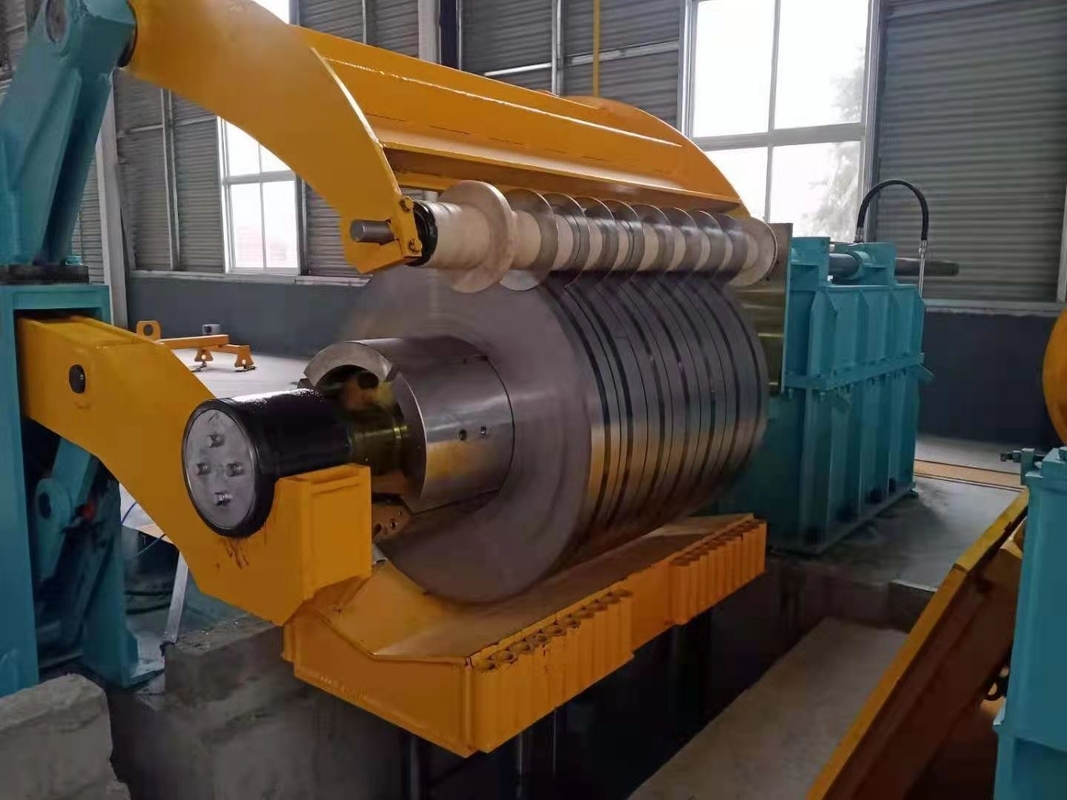

• Recoiler

Utilizzo: riavvolgere il materiale dopo il taglio.

Struttura: il rullo è composto da albero principale, blocco di slittamento a cuneo, canna di trazione, bocca della pinza e piastra d'arco.Il tamburo è azionato da un motore a corrente continua che regola la velocità,il cilindro guida l'espansione e la contrazione radiali, e la piastra d'arco ha mascelle di fissaggio.Il separatore idraulico del nastro sul rullo può aumentare automaticamente con l'aumento dell'acciaio

bobina.Con dispositivo di frenatura pneumatico.Con piastra di spinta idraulica, scarico ausiliario.Il lato posteriore del tamburo è dotato di piastra di pressatura idraulica di materiale ausiliario e testa di pressatura di materiale ausiliario.

• Sostenitore della ricolletta

Scopo: sostenere l'estremità a sbalzo del rullo per aumentarne la rigidità di rotazione sotto carico.

Struttura: struttura a porta chiusa, foro conico fissato sul supporto motore del cilindro sul rullo conico di supporto che si svolta.

• Auto di scarico

Utilizzo: rimuovere il materiale della bobina di taglio dal tamburo del bobinatore

Struttura: l'auto è installata nella corsia sotto il pavimento, che è composta principalmente dal sedile e dall'albero della ruota, dal volante a marcia libera e dalla barra di guida,motore di riduzione della velocità di marcia e cilindro di olio di sollevamento- Con una barra anti-inversa.
