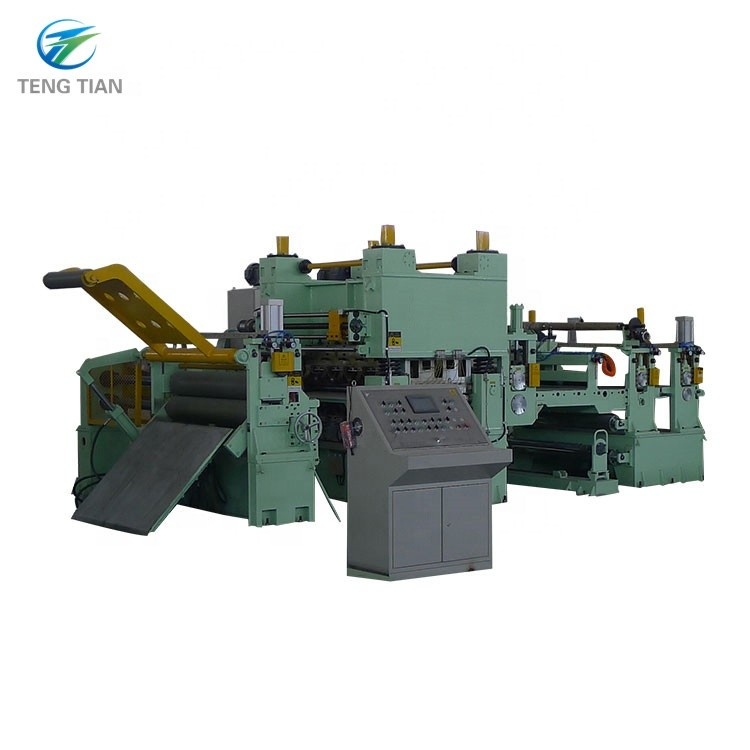

Ztl-13x1600 Metal Low Carbon Hrc Extra Thick Steel Slitting Machine (macchina per tagliare acciaio a basso tenore di carbonio)

Ztl-13x1600 Macchina da taglio in acciaio extra spesso a basso tenore di carbonio Hrc



I. Parametro tecnico principale



1. Specifiche del materiale

Materiale HRC a basso tenore di carbonio (Q235, σs=250Mpa,σb=500Mpa) Spessore bobina 4~13 mm

Larghezza bobina 600-1600 mm

Peso bobina ≤35 t

Diametro interno Φ610/Φ760mm

Diametro esterno Φ1500-Φ2200mm

2. Specifiche del prodotto finito

Numero taglierina (bordo escluso)

Peso della bobina 35t

Diametro interno Φ610/Φ760mm

Diametro esterno Φ1500-Φ2200mm

Precisione della larghezza ±0,15 mm (spessore 0,75-3,0)±0,20 mm (spessore 4-13)

Precisione della bava ≤5% Spessore della piastra

nuova lama o distanza tra le lame adeguata

3. Velocità della taglierina 10-40 m/min

4. Dati dell'attrezzatura

(1) Potenza

Voltaggio 380V

Frequenza 60HZ

Potenza installata Circa 350kw

(2) Potenza aerea

Pressione 0,4-0,8 MPa



Richiesta d'aria 3m3/min (stato di compressione)

(3) Direzione della linea Rivolto verso la console operativa, da sinistra a destra (a scelta del cliente)

5. Verniciatura secondo le esigenze dell'acquirente

II.Composizione attrezzatura 1600x13

		NO.		Nome			Quantità				Notato
		1		Carro carico coil			1		Impostato
		2		Svolgitore			1		Impostato
		3		Dispositivo di conduzione della pressione			1		Impostato
		4		Morsetto e livellatore			1		Impostato
		5		taglierina a croce			1		Impostato
		6			Rullo verticale di centraggio		1		Impostato
		7		taglierina a disco			1		Impostato
		8		riavvolgitore di bordi			1		Impostato
		9		accumulatore di ribaltamento del pannello
		10		dispositivo di estensione
		11		avvolgitore			1		Impostato
		12		carrello porta coil di scarico			1		Impostato
		13		sistema idraulico			1		Impostato
		14		impianto elettrico			1		Impostato
	15		Bulloni di ancoraggio e accessori			1		Impostato



III. Descrizione della struttura dell'attrezzatura



1,carico auto:

1.1 Scaffale di stoccaggio:

Funzione: conservare temporaneamente il nastro e la bobina per l'inserimento continuo nell'unità. Posizionare il coil sulla rastrelliera di preparazione del materiale con una gru e trasportare il coil allo svolgitore tramite un carrello.

requisito di competenze:

Stoccaggio nastri e bobine: 2 gruppi

Diametro esterno della bobina: φ1500～φ2200 mm

Larghezza del rotolo: 600~1600 mm

Peso massimo del rotolo: 35 T



1.2:carico auto:

Funzione: Utilizzato per preparare le bobine di nastro e inviare le bobine al centro dello svolgitore.

Struttura: è composta da carrozzeria, dispositivo di camminata, dispositivo di sollevamento e dispositivo di trasmissione.

requisito di competenze:

Diametro esterno della bobina d'acciaio: Φ1500～Φ2200 mm

Diametro interno: Φ610, Φ760 mm

Larghezza: 600～1600 mm

Velocità di viaggio del carrello: ~5 m/min

Distanza da percorrere del carrello: ~ 6 m

Potenza motore trasmissione: AC3 KW

Diametro×corsa del cilindro idraulico di sollevamento: Φ220×900 mm

Pressione di esercizio del sistema idraulico: 8-10 MPa

Spinta superiore: 37T(10MPa)

Peso massimo del rotolo: 35 T

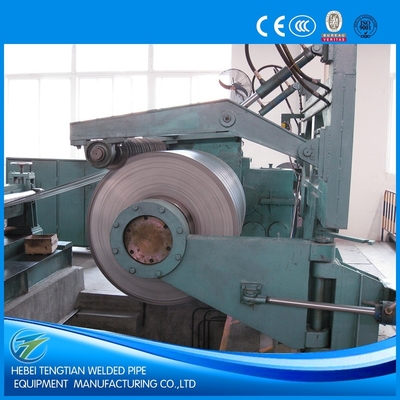

2.svolgitore:

Funzione: viene utilizzato per trasportare la bobina d'acciaio, la bobina d'acciaio rotante collabora con il rullo pressore dritto e la pala per smontare la bobina d'acciaio. Allineare il centro della bobina d'acciaio con la linea centrale dell'unità. L'aspo è dotato di un dispositivo di microfreno per evitare che la bobina ritorni indietro e si allenti durante l'arresto di emergenza. Quando il carrello di avvolgimento trasporta la bobina d'acciaio al centro dello svolgitore, le teste coniche sinistra e destra dello svolgitore supportano e bloccano la bobina d'acciaio, quindi il motore dello svolgitore collabora con il rullo di pressione e la lama per aprire l'acciaio bobina e inviare la testa della striscia di acciaio al pizzico. Nella livellatrice, dopo che la cinghia d'acciaio è stata inserita nella livellatrice, la frizione dello svolgitore viene aperta e il dispositivo di microfreno frena. Se il centro del nastro di acciaio non coincide con la linea centrale dell'unità dopo che il nastro di acciaio entra nella livellatrice, le teste coniche sinistra e destra dello svolgitore possono essere spostate a sinistra o a destra per allineare il centro del nastro di acciaio. striscia fino alla linea centrale dell'unità. Le teste coniche sinistra e destra dello svolgitore possono anche spostarsi a sinistra o a destra con una sola testa.

Struttura: Dispositivo trasversale dx e sx testata bicono, scatola testata bicono, dispositivo microfreno, dispositivo di trasmissione e basamento.

requisito di competenze:

Diametro esterno della bobina d'acciaio: Φ1500～Φ2200 mm

Diametro interno della bobina d'acciaio: Φ610, Φ760mm

Larghezza: 600～1600 mm

Spessore: 4~13 mm

Modalità di movimento della testa del cono: azionamento idraulico

Diametro cilindro idraulico mobile a testa conica: Φ125/Φ90 mm

Forma della testa di cono: espansione e contrazione idraulica

Diametro cilindro idraulico di espansione e contrazione della testa conica: Φ140/Φ100 mm

Motore principale svolgitore: AC4KW

Velocità di svolgimento: ～ 5,5 m/min

Metodo di frenatura: freno a disco

Modello freno: freno 3 × ADH205

Metodo di apertura e chiusura della frizione: pressione dell'aria

Alesaggio cilindro frizione: Φ100mm

3, livellatrice a pizzico dritto:

3.1:dispositivo a testa dritta:

Funzione: il dispositivo a testa diritta e la pala sono abbinati allo svolgitore per smontare la testa della cinghia d'acciaio e inviare la cinghia d'acciaio alla livellatrice a testa diritta. La pala è abbinata al rullo pressore a testa diritta per raddrizzare la testa del nastro d'acciaio, quindi il nastro d'acciaio viene inviato al rullo pressore e la pala è del tipo svolgitore.

Forma strutturale: dispositivo a rullo di pressione a testa diritta di tipo a portale, dispositivo a pala, dispositivo di oscillazione della pala e altre parti.

requisito di competenze:

Larghezza: 600～1600 mm

Spessore: 4~13 mm

Forma svolgibile: srotolamento superiore

Cilindro telescopico pala: Φ110/Φ80mm

Cilindro oscillante della lama: Φ140/Φ100mm

Materiale lama: 50Mn

Cilindro oscillante del rullo pressore: Φ125/Φ90mm

Forma di azionamento del rullo: motore idraulico 1QJM43-4.0

Diametro del rullo di pressione: Φ320mm

Cilindro a rulli diritti: Φ125/Φ90mm

Dispositivo lama: lama verticale

3.2macchina livellatrice a pizzico

Funzione: dispositivo a testa diritta, rullo di pressione e pala, collaborano con lo svolgitore per smontare la testa del nastro d'acciaio e inviare il nastro d'acciaio alla livellatrice. Il rullo pressore viene premuto idraulicamente per bloccare la cinghia d'acciaio e il motore principale viene ruotato per inviare la cinghia d'acciaio al rullo pressore. Dopo che il nastro d'acciaio è entrato nella livellatrice, il rullo livellatore viene premuto in una posizione adatta per livellare la testa del nastro. Appiattire e inviare la striscia di acciaio alla saldatrice di testa a taglio e collaborare con la saldatrice di testa a taglio per completare la saldatura di testa a taglio.

Struttura: è composta da un dispositivo a rulli verticali, un dispositivo a rulli di presa, un dispositivo a rulli livellatori, un dispositivo di trasmissione e altre parti.

requisito di competenze:

Larghezza: 600～1600 mm

Spessore: 3 ~ 13 mm

Forma e pressione del rullo pressore: tipo a due rulli, pressione idraulica

Rullo pressore che preme il cilindro: Φ140/Φ100mm

Pizzicare il motore principale: AC22KW (regolazione della velocità di conversione di frequenza)

Forma di trasmissione del rullo pressore e del rullo livellatore: completamente attivo su e giù

Diametro×lunghezza del rullo pressore: Φ230×1700mm

Materiale del rullo pressore: 42CrMo

Velocità di livellamento del pizzico attivo: ~7m/min

Forma del rullo di livellamento e pressatura verso il basso: tipo a due rulli inferiori inferiori, pressatura idraulica

Rullo pressore che preme il cilindro: Φ200/Φ140mm

Diametro×lunghezza del rullo livellatore: Φ200×1700mm

Materiale del rullo livellatore: 42CrMo

Durezza e profondità di tempra del rotolo: HRC58-62, profondità: 5-8 mm

Diametro×altezza del rotolo verticale: Φ200×300mm

Struttura del rullo verticale: doppio rullo verticale a forma di I

Materiale del rullo verticale: 42CrMo

Motore di regolazione della larghezza del rullo verticale: 2×AC2.2KW

Metodo di apertura e chiusura della frizione: pressione dell'aria

Alesaggio cilindro frizione: Φ100mm

4, troncatrice (cesoia idraulica)

Funzione: viene utilizzato per tagliare la testa della cinghia in acciaio, la struttura è una cesoia a ghigliottina. La struttura della troncatrice è dotata di un dispositivo di regolazione rapida del gioco laterale delle lame di taglio superiori ed inferiori.

requisito di competenze:

Angolo di taglio: 2,5°

Metodo di regolazione del gioco della lama di taglio: regolazione eccentrica della camma

La dimensione del gioco della lama di taglio: visualizzazione sul quadrante

Campo di regolazione del gioco della lama di taglio: 0,1 ~ 1 mm

Larghezza effettiva della lama di taglio: 1700 mm

Dimensioni sezione lama di taglio: 850×140×35mm

Spessore di taglio: 4～13 mm (Q355)

Materiale lama di taglio: 6CrW2Si

Foro del cilindro di taglio idraulico: Φ320/Φ180mm

Pressione idraulica di taglio: 8 ~ 12 MPa

Forma di taglio: taglio superiore

1. Rullo neutro

Funzione: impedisce alla striscia di fuoriuscire, con la funzione di centratura e regolazione della larghezza. Questa macchina viene aperta e chiusa a destra e a sinistra dal rullo verticale azionato dal cilindro dell'olio, in modo che il nastro di acciaio entri senza problemi nella cesoia a disco e non si discosti durante il processo di taglio.

Struttura: è composta da un dispositivo a rulli verticali motorizzato, un dispositivo a rulli di pressione e altre parti.

requisito di competenze:

Intervallo di regolazione della larghezza: 600 ~ 1600 mm

Cilindro di regolazione della centratura della larghezza del nastro in acciaio: Φ125/Φ90mm

Diametro×altezza del rullo verticale: Φ200×240mm

Struttura del rullo verticale: doppio rullo verticale

Materiale del rullo verticale: 42CrMo

Diametro × altezza del rullo di transizione del centro del rotolo verticale: Φ160 × 200 mm

Modello di cilindro con aletta anteriore e posteriore a rullo verticale: Φ63/Φ45mm

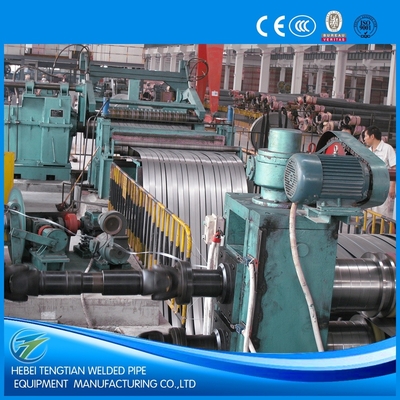

6, taglierina del disco

Funzione: Questa macchina è una delle attrezzature principali dell'unità di taglio. Il suo scopo è quello di tagliare bobine di acciaio a nastro largo in bobine di acciaio a nastro stretto di diverse larghezze e fornire i pezzi grezzi necessari per unità di tubi saldati, unità di piegatura a freddo, ecc.

Struttura dell'attrezzatura: è composta da corpo taglierina a disco, dispositivo di trasmissione e così via. Il corpo della fresa a disco è composto da tre archi, che possono fornire un supporto molto affidabile.

requisito di competenze:

Diametro dell'albero della taglierina: Φ360 mm

Materiale albero utensile: 42CrMo

Durezza e profondità di tempra dell'albero della fresa: HRC58-62, profondità: 5-8 mm

Specifiche della lama di taglio: Φ360×Φ600×30mm

Materiale lama di taglio: H13K

Distanziatore: 45#acciaio

Anello in gomma: poliuretano

Motore principale: DC160kw, 1500 giri/min (Z4-250-12)

Modello di riduttore di superficie del dente duro: ZSY400-80

Velocità di taglio: 10~40 m/min

Azionamento in depressione: motore cicloidale AC2KW a girante con vite senza fine e sollevatore a vite senza fine

Modello albero cardanico: SWC315DH2

Metodo di cambio utensile: Arco dopo lo spostamento del cilindro idraulico

Alesaggio del cilindro: Φ110/Φ80mm

7. Avvolgitrice per bordi di scarto



Funzione: La macchina è installata su entrambi i lati dietro la taglierina a disco e viene utilizzata per avvolgere i bordi di scarto dopo che la taglierina a disco è stata divisa in strisce.

La macchina è azionata da un motore di coppia per azionare il riduttore per avvolgere il bordo di scarto, sfruttando appieno la tensione costante del motore di coppia per rendere fluido il processo di avvolgimento. Una volta completato l'avvolgimento, il cilindro del lato non di potenza si ritrae e si scarica per realizzare lo scarico automatico.

requisito di competenze:

Forma: Apertura e chiusura idraulica a doppia testa conica

Foro cilindro di apertura e chiusura testa conica: Φ63/Φ36 mm

Alesaggio cilindro con stelo oscillante: Φ50/Φ36 mm

Velocità di avvolgimento: 0-50 m/min

Diametro del rullo di tensione: Φ1000 mm

Potenza bobina di avvolgimento: motore torque YLJ180-160-4

Larghezza di crimpatura: ≤ metà della larghezza e dello spessore del pannello

8. Pattaaccumulatore

Funzione: viene utilizzato per riporre la cinghia d'acciaio e regolare la differenza di velocità tra la taglierina a disco e l'avvolgitore.

requisito di competenze:

Modalità di oscillazione del ponte intermedio: idraulica

Diametro del cilindro idraulico: Φ110/Φ80mm

Lunghezza e profondità del crochet: 6800×2120mm

Dimensioni del rullo: Φ105×1700mm

9. Dispositivo tenditore

Funzione: Viene utilizzato per separare la striscia tagliata e realizzare la regolazione della tensione, mentre il sollevamento del pallet alimenta l'avvolgitore.

Struttura dell'attrezzatura: è composta da un dispositivo per pallet, un dispositivo a rullo pressore, un dispositivo a rullo verticale, un dispositivo di separazione, un dispositivo di tensione e un dispositivo di alimentazione.

requisito di competenze:

Motore di regolazione della larghezza del rullo verticale: 2×AC2.2KW

Diametro×altezza del rullo verticale: Φ220×200mm

Struttura del rullo verticale: rullo verticale singolo

Materiale del rullo verticale: 42CrMo

Forma della struttura di tensione: i primi due successivi

Diametro×lunghezza del rullo tenditore: Φ250mm×1700mm

Numero di rulli tenditori: 3 rulli

Materiale del rullo tenditore: 42CrMo

Durezza e profondità di tempra del rotolo: HRC58-62, profondità: 5-8 mm

Riduzione del rullo tenditore: pressione idraulica

Premere verso il basso il cilindro: Φ140/Φ100mm

Foro del cilindro di sollevamento del lembo di alimentazione: Φ110/Φ63mm

Diametro×lunghezza del rullo: Φ250mm×1900mm

Diametro del separatore: Φ350×Φ190×10 (15) mm

Materiale del foglio di separazione: 50Mn

10. Avvolgitore

Funzione: L'avvolgitore è una delle apparecchiature principali dell'unità di taglio. Principalmente arrotola la striscia dopo averla tagliata in una bobina e fornisce la larghezza richiesta della bobina per l'unità di tubi saldati, l'unità di piegatura a freddo, ecc.

Struttura dell'attrezzatura: questa macchina è composta da un motore, un riduttore, un freno, un dispositivo di laminazione, un dispositivo di sublaminazione a portale, un albero di crimpatura e un dispositivo di supporto della bobina. L'albero di crimpatura viene espanso, contratto e bloccato idraulicamente.

requisito di competenze:

Diametro massimo della bobina: Φ760mm

Peso massimo dell'avvolgimento: 35 tonnellate

Velocità di avvolgimento: 10~40 m/min

Motore principale per l'avvolgimento: DC250KW, 1500r/min

Diametro cilindro idraulico di espansione e contrazione della bobina: Φ250/Φ120 mm

Forma della ganascia della bobina: ganascia meccanica

Diametro del cilindro idraulico del dispositivo di rotolamento: Φ125/Φ90 mm

Posizione di posizionamento del cilindro di laminazione: entrambi i lati della scatola del cambio

Diametro del cilindro idraulico di oscillazione del dispositivo di supporto della bobina: Φ125/Φ90 mm

Dispositivo a braccio di pressione: adotta il tipo a portale

Cilindro di contropressione: Φ125/Φ90 mm

11. Carrello di scarico

Funzione: La macchina è installata sotto la bobina dell'avvolgitore e, insieme al dispositivo di arrotolamento nell'avvolgitore, la bobina di acciaio tagliata viene scaricata dalla bobina e inviata per essere sollevata dalla gru dell'officina.

Struttura dell'attrezzatura: composta principalmente da meccanismo di camminata, staffa, cilindro, binario di guida, ecc. Il centro del binario di guida viene impostato una volta durante l'installazione. Il meccanismo di traslazione è azionato da un riduttore cicloidale per spostare il carrello e la flangia del cilindro è collegata alla staffa per farlo salire.

requisito di competenze:

Velocità di viaggio del carrello: ~5 m/min

Distanza da percorrere del carrello: 3,5 m

Potenza motore trasmissione: AC3 KW

Diametro×corsa del cilindro idraulico di sollevamento: Φ220×900 mm

Pressione di esercizio del sistema idraulico: 8-10 MPa

Spinta superiore: 37T(10MPa)

Peso massimo del rotolo: 35 T

12.Sistema elettrico e di controllo

12.1 Condizioni ambientali dell'impianto elettrico

Temperatura ambiente: -10——40ºC

Umidità: 95% senza condensa

Alimentazione: 380/220V

Controllo elettrico: nessuna forte vibrazione e nessuna installazione di gas corrosivo

Controllo dello strumento: nessuna forte radiazione magnetica

12.2 Specifiche standard per l'impianto elettrico

Rispettare le specifiche di costruzione e accettazione del pannello tecnico dell'installazione elettrica GB50171----92, del quadro elettrico di controllo e della connessione del circuito secondario.

12.3 Requisiti generali di prestazione

Il controllo elettrico completa principalmente il controllo del processo e la regolazione dell'intera unità e completa il collegamento del processo tra le apparecchiature correlate nell'unità per garantire che l'intera apparecchiatura dell'unità possa eseguire azioni corrispondenti e ordinate normalmente, correttamente e accuratamente in conformità con la produzione e requisiti di processo.

I componenti elettrici del sistema elettrico adottano prodotti con prestazioni eccellenti, mentre i componenti elettrici avanzati e affidabili, i contatori e le altre apparecchiature che sono maturi a livello nazionale, fabbricati a livello nazionale o fabbricati nel paese utilizzando tecnologia straniera e che possono essere acquistati a livello nazionale vengono utilizzati nel sistema.

12.4 Configurazione elettrica:

Governatore DC: serie continentale

PLC: Siemens

Parti di vitalità a bassa pressione: Chint, LG

Pulsanti operativi: Chint, LG

Armadio elettrico: GGD

13.sistema idraulico

Il sistema idraulico è composto da stazione idraulica, blocco valvole, tubazione, ecc.

Pressione di esercizio del sistema: 10; 12MPa

Pressione nominale della pompa dell'olio: 16 MPa

Portata: 73,5 l/min A A

Mezzo di lavoro: olio idraulico antiusura N46#
