Attrezzatura del tubo saldata Tengtian di Hebei che fabbrica il Co., srl.
Qualità in primo luogo, cliente in primo luogo
Sales & Support:
|
Dettagli:
Termini di pagamento e spedizione:
|
| nome del prodotto: | Macchine per la fabbricazione di tubi di acciaio quadrati Hrc | Spessore della bobina: | 12 millimetri |
|---|---|---|---|
| Larghezza della bobina: | 600 mm | Diametro interno: | 580 mm |
| Diametro esterno: | 2100 mm | Velocità: | 30 m/min |
| Garanzia: | 1 anno | Materiale: | HRC a basso tenore di carbonio |
| Tipo di formazione: | formazione diretta | officina: | 180 x 24 m, H> 7 m (griglia a terra) |
| Evidenziare: | attrezzatura del mulino di tubo d'acciaio del hrc,attrezzatura fullautomatic del mulino di tubo di alta precisione,laminatoio per tubi automatico d'acciaio del hrc |
||

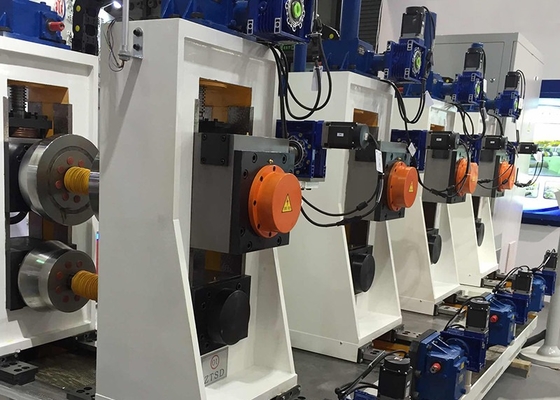

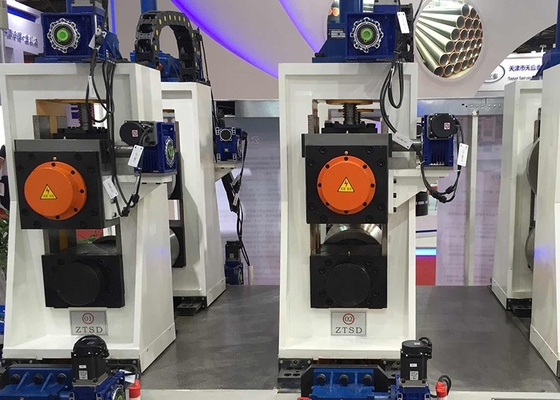

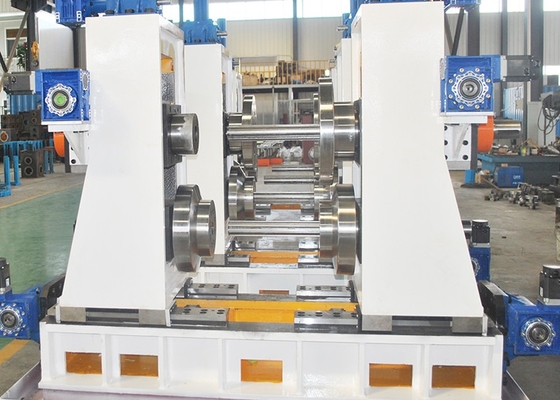

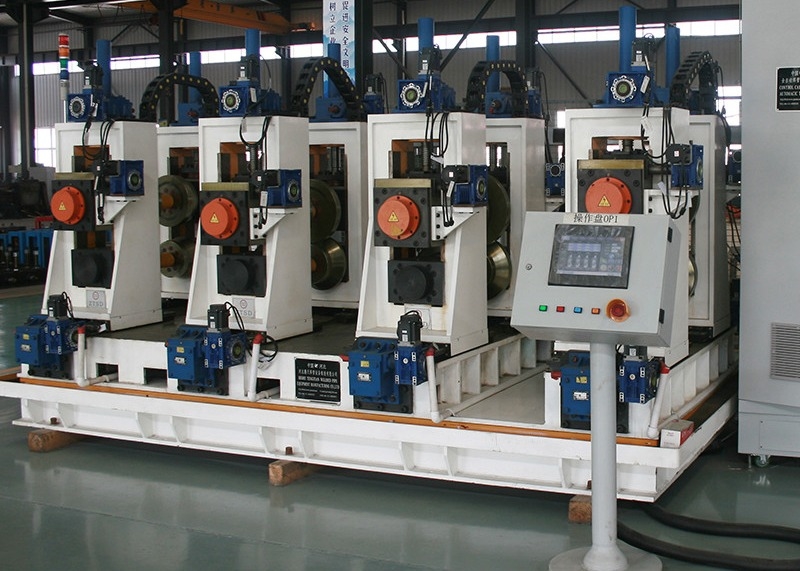

Macchine per la fabbricazione di tubi di acciaio quadrati Hrc
I. Introduzione
La linea di produzione di tubi saldati ad alta frequenza di alta precisione è principalmente destinata a produrre tubi quadrati e rettangolari.design innovativo, controllo completo con PC o controllo del computer, tecnologia avanzata, comodo funzionamento e manutenzione, e ha raggiunto il livello internazionale nei primi anni novanta, per il livello leader nazionale.
II. Differenze rispetto alle linee di produzione tradizionali di tubi
1. In un periodo di tempo molto breve per terminare la regolazione del rullo, ridurre estremamente il tempo di cambio del rullo quando si sostituiscono i prodotti, migliorando così l'efficienza e riducendo il costo produttivo;
2.A causa dell'attrezzatura adotta un set di stampo combinato, producendo le diverse specifiche del tubo, solo bisogno di regolare,non c'è bisogno di cambiare,il tasso di risparmio del rullo al di sopra del 90%,riducendo così il costo del rullo;
3.Con la regolazione del motore, diminuito l'input di strumenti e danni alle attrezzature quando si cambia il rotolo, migliorare la vita utile delle attrezzature.
4.A causa della struttura del rotolo composito, il contatto del punto tra il rotolo e la striscia invece del contatto della linea originale, riduce l'usura del rotolo e migliora la durata del rotolo.
III. Processo di produzione
1. Materie prime (strisce)
2. carro di carico
3. scaricatore
4Taglio e saldatura
5. alimentazione
6. Materiale di stoccaggio
7. livellamento passivo
8. laminatura a forma
9. saldatura ad alta frequenza
10. rimuovere la scatola di saldatura
11. raffreddamento
12. dimensionamento
13. raddrizzamento grossolano
14. taglio di lunghezza
15. raccolta
IV. Specifiche dei parametri del prodotto
| Modello | Lunghezza laterale | Spessore | Velocità di stampaggio (m/min) | Potenza del motore ((KW) | Area meccanica |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 - 2,5 mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3 mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60 mm | 1 - 3 mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70 mm | 1 - 4 mm | 30 - 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 - 5.0 mm | 30 - 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129 mm | 3 - 7 mm | 30 - 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172 mm | 4 - 8 mm | 20 - 40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4 - 10 mm | 15 - 30 | 1000 | 18 × 160 |
| HG325 | 129 x 129 ~ 255 x 255 mm | 4 - 12 mm | 10 - 30 | 1200 | 18 × 180 |
| HG426 | 129 x 129 ~ 335 x 335 mm | 4 - 16 mm | 8 - 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4 - 20 mm | 8 - 20 | 2000 | 21 × 180 |
| Recentemente espansione della tecnologia aziendale, aggiunta di progetti disponibili | |||||
| HG600 | Linea di produzione per tubi saldati quadrati, lunghezza laterale massima del tubo è di 600 x 600 mm. | ||||
| HG765 | Linea di produzione per tubi con saldatura rotonda, diametro massimo del tubo è di 765 mm. | ||||
V. aspetto della fabbrica
