Apparecchiatura per tubi saldati ad alta frequenza da 150 mm completamente automatica
Specifiche del prodotto
| Attributo |
Valore |
| Capacità di produzione |
Tubo quadro e tubo tondo |
| Caratteristica |
Completamente automatico |
| Dimensione massima |
φ76～φ150mm (tondo), 60x60-115x115mm (quadro) |
| Intervallo di spessore |
1.0-4.0mm |
| Lunghezza |
6-12m |
| Rulli |
Inclusi |
Panoramica della macchina

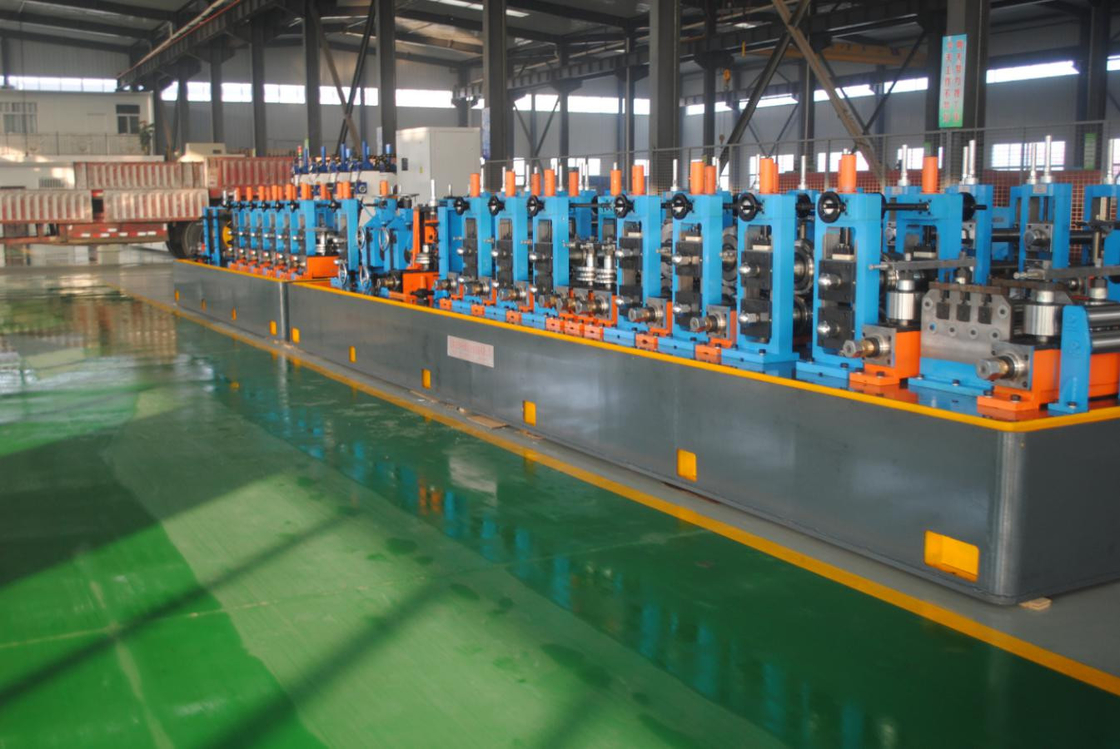

Questa apparecchiatura di saldatura ad alta frequenza completamente automatica è progettata per la produzione di tubi in acciaio saldati, inclusi tubi tondi, tubi quadrati e tubi deformati. Caratterizzata da un design avanzato del passaggio dei rulli, la linea di produzione produce tubi in acciaio saldati con qualità eccellente e alta precisione.
Specifiche tecniche
Specifiche dei materiali
Standard: SPHC, SPHT-2, SS 400, SS440, SS490
Materiale: Acciaio a basso tenore di carbonio e acciaio strutturale a bassa lega
Proprietà meccaniche: σb≤520Mpa, σs≤365MPa
Larghezza della striscia: 230-470mm
Spessore della striscia: 1.0-4.0mm
Dimensioni della bobina: Interno Φ508mm, Esterno Φ1300～φ1760mm
Peso massimo della bobina: ≤30T
Specifiche dei tubi
Diametro del tubo: Tondo: φ76-φ150mm, Quadro: 60x60--115x115mm
Lunghezza standard: 6m
Precisione di taglio: 0-6mm
Velocità massima di formatura: 80m/min (varia in base a dimensioni/spessore)
Requisiti forniti dall'acquirente
- Officina: 180x6m, Altezza >5m (con gru)
- Potenza: ~450KW 380V/50Hz/3 fasi
- Acqua di raffreddamento: Flusso 20-30T/h, Volume vasca 30m³
- Aria compressa: Flusso 5m³/min, Pressione 5-7kg/cm²
- Tutti i cablaggi esterni
Processo di produzione

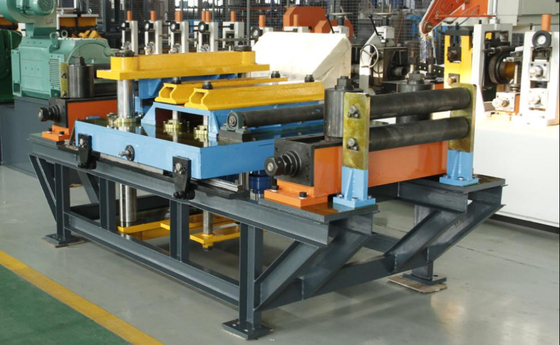

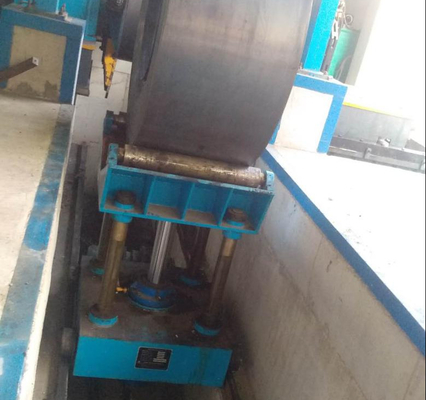

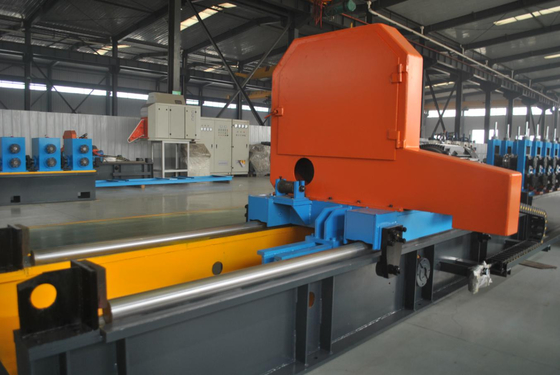

Acciaio a strisce in bobina → Svolgitore → Raddrizzatrice di estremità → Appiattitore → Saldatrice a taglio → Unità di stoccaggio materiale → Formatura, saldatura, raffreddamento → Dimensionamento del diametro del tubo → Taglio a misura → Ispezione → Imballaggio
Garanzia di qualità e servizio
Il nostro team tecnico fornisce installazione, messa in servizio e formazione degli operatori in loco. L'apparecchiatura è coperta da una garanzia di 12 mesi dalla data di arrivo. In condizioni di normale funzionamento, forniamo riparazioni o sostituzioni gratuite per eventuali guasti ai componenti relativi alla qualità.
