Attrezzatura del tubo saldata Tengtian di Hebei che fabbrica il Co., srl.
Qualità in primo luogo, cliente in primo luogo
Sales & Support:
|
Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Fabbricazione di tubi automatici a cucitura 3 mm Hf a cucitura retta per tubi di costruzione | Forma del tubo: | quadrato e rettangolare |
|---|---|---|---|
| Specifiche dell'attrezzatura: | Cliente specificato | Metodo di modellazione: | Compressione del rullo |
| Metodo di saldatura: | Saldatura di induzione ad alta frequenza | Velocità: | 80 m/min |
| Garanzia: | 1 anno | Materiale: | HRC a basso tenore di carbonio |
| Tipo di formazione: | formazione diretta | officina: | 120 x 10 m, H> 7 m (griglia a terra) |
| Evidenziare: | l'HF diritta della cucitura ha saldato il laminatoio per tubi,l'HF di 3mm ha saldato il laminatoio per tubi,laminatoio per tubi automatico del tubo della costruzione |
||

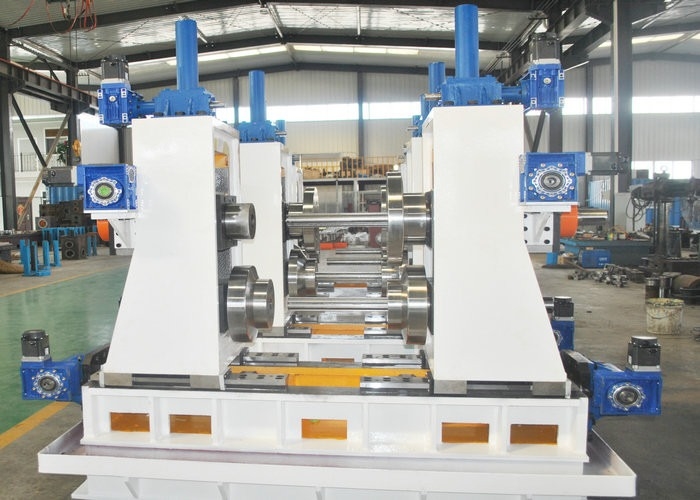

Saldatore ad alta frequenza per la costruzione di tubi a cucitura retta
I. Introduzione
La linea di produzione di tubi saldati ad alta precisione ad alta frequenza è destinata principalmente a produrre tubi quadrati e rettangolari.Miglioramento del carattere operativo e dell'ambiente e della sicurezza e del carattere produttivo, riduzione del costo del rullo per garantire un'elevata efficienza.adotta lo stile di apertura a doppio raggio.
II. Linee guida per la progettazione
● Migliorare le prestazioni operative e produttive;
● migliorare l'ambiente e la sicurezza delle operazioni;
● Migliorare la stabilità del prodotto;
● Migliorare la produttività dei prodotti;
● Riduzione dei costi di rotolamento.
III. Composizione delle attrezzature
| 1- Carro di carico. | 2. Scattolatore |
| 3Unità di raddrizzatore | 4Unità di appiattimento |
| 5. Sciaia e saldatore automatici | 6Accumulatore |

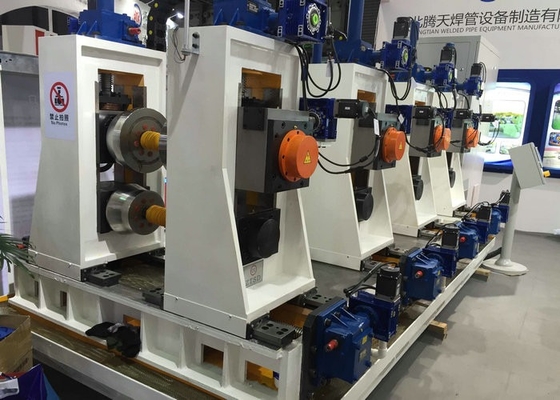

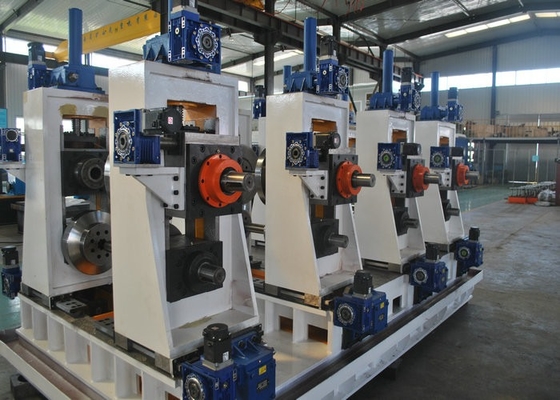

| 7. Formazione e dimensionamento | 8. sega a freddo / sega da fresatura / sega volante |
| 9. Transit roller + Rack di scarico | 10. macchine di palettizzazione automatiche |
| 11. Roller | 12. saldatore ad alta frequenza |
IV. Specifiche dei parametri del prodotto
| Modello | Lunghezza laterale | Spessore | Velocità di produzione (m/min) | Potenza del motore ((KW) | Area meccanica |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 - 2,5 mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3 mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60 mm | 1 - 3 mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70 mm | 1 - 4 mm | 30 - 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 - 5.0 mm | 30 - 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129 mm | 3 - 7 mm | 30 - 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172 mm | 4 - 8 mm | 20 - 40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4 - 10 mm | 15 - 30 | 1000 | 18 × 160 |
| HG325 | 129 x 129 ~ 255 x 255 mm | 4 - 12 mm | 10 - 30 | 1200 | 18 × 180 |
| HG426 | 129 x 129 ~ 335 x 335 mm | 4 - 16 mm | 8 - 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4 - 20 mm | 8 - 20 | 2000 | 21 × 180 |
| Recentemente espansione della tecnologia aziendale, aggiunta di progetti disponibili | |||||
| HG600 | Linea di produzione per tubi saldati quadrati, lunghezza laterale massima del tubo è di 600 x 600 mm. | ||||
| HG765 | Linea di produzione per tubi con saldatura rotonda, diametro massimo del tubo è di 765 mm. | ||||
V. aspetto della fabbrica
