Saldatura ad alta frequenza di tubi di mulino di macchina design di passaggio di rotolo a cucitura retta

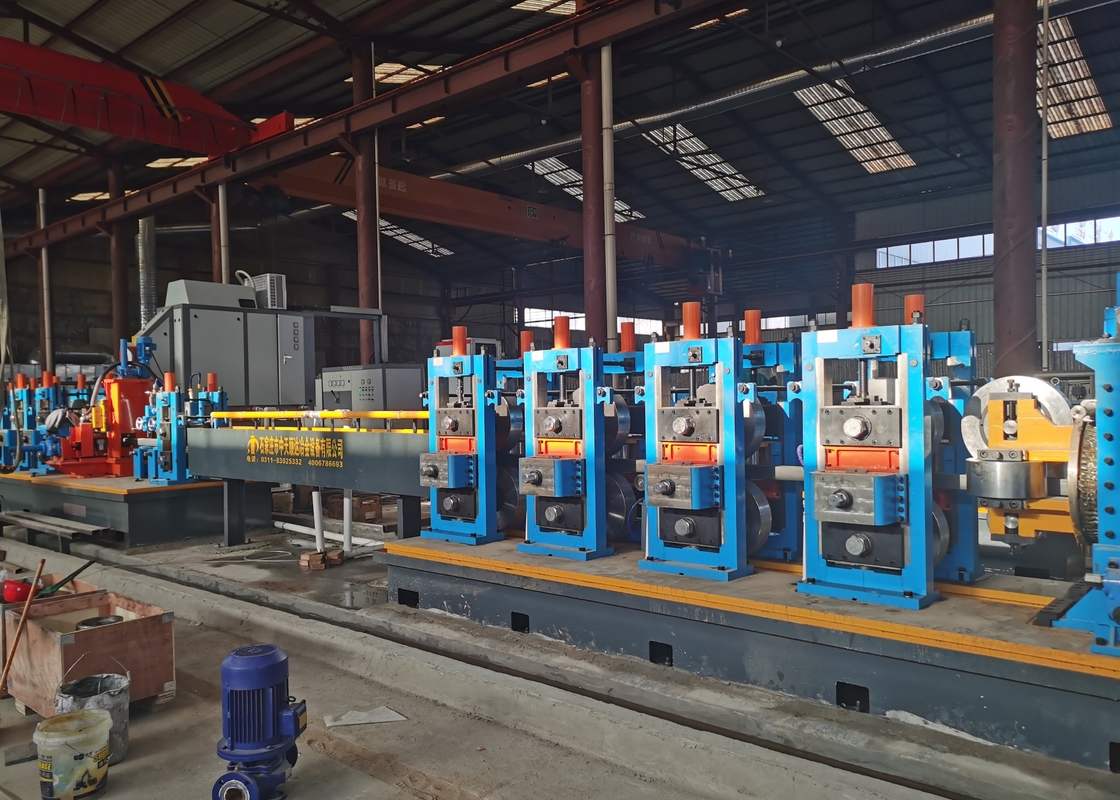

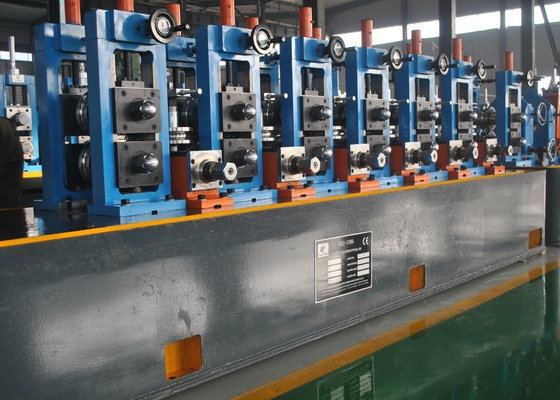

Linea di produzione di tubi saldati ad alta frequenza a cucitura retta

La linea di produzione di tubi saldati ad alta frequenza ZHG38 è progettata per produrre tubi saldati di diametro Ф10-Ф38 mm e spessore della parete 1,0-2,3 mm e tubi quadrati 8x8-30x30 mm, spessore 1,0-2,0 mm.Adozione di un progetto di passaggio a rotazione, la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio di alta precisione.

Secondo la linea guida di progettazione di migliorare il carattere operativo e l'ambiente e la sicurezza e il carattere di produzione, riducendo il costo del rullo per garantire un'elevata efficienza,La linea di produzione ZHG38 adotta lo stile di progettazione del foro a doppio raggio..

1Parametri e specifiche principali

Specificità del materiale:conforme alla norma YB189-64

Materiale: acciaio a basso tenore di carbonio e acciaio a basso tenore di leghe

Proprietà meccaniche: σ_b≤ 520Mpa,σ_s≤ 365 MPa

Larghezza della striscia: da 45 a 120 mm

Spessore della striscia:1da 0,0 a 2,3 mm

Diametro interno delle bobine: da 480 a 520 mm

Diametro esterno delle bobine: da 1000 a 1800 mm

Peso della bobina: ≤ 1,5 T

Specificità del tubo saldato:

Diametro del tubo rotondo:φ15-φ38 mm da 1,0 a 2,3 mm

Tubo quadrato: da 15 x 15 a 30 x 30 mm da 1,0 a 2,0 mm

Lunghezza di taglio fissa:4-6 m

Precisione di taglio dei tubi: da 0 a 3 mm

Velocità di formazione:20-130 m/min

2. Flusso dei processi

Caricamento della bobina

Discocchiatura

Taglio e saldatura

Accumulatore a spirale orizzontale

Formazione

Saldatura ad HF

Sgomberamento

Frigorifero

Dimensioni

Rettifica

Seghe per taglio a freddo

Trasmissione

Imballaggio

Immagazzinamento

3Garanzia di qualità e servizio post-vendita

attrezzature in arrivo presso l'acquirente, il personale dei servizi tecnici in loco, depurazione, manutenzione, messa in servizio, messa in servizio, istruzioni di funzionamento e manutenzione,responsabile della formazione tecnica del personale di manutenzione e di esercizio delle apparecchiature dell'acquirente. utilizzati dagli utilizzatori rispettano le regole, in condizioni normali di funzionamento delle attrezzature, da 12 mesi dalla data di arrivo delle attrezzature, come un impatto positivo sulla qualità di utilizzo,danni alle parti portano all'attrezzatura non può funzionare normalmente, la fabbrica provvederà alla riparazione o alla sostituzione gratuitamente.
