Dettagli:
Termini di pagamento e spedizione:
|
Peso della bobina: | ≤1.5T | Spessore della bobina: | 1-2.3 millimetri |
---|---|---|---|
larghezza della bobina: | 45- 120 millimetri | Diametro interno: | 80 - 520 millimetri |
Diametro esterno: | 1000 - 1600 millimetri | velocità: | 120m/min massimo |
Garanzia: | Un anno | Materiale: | HRC a basso tenore di carbonio |
Evidenziare: | mulino di tubo saldato ad alta frequenza f200×200,mulino di tubo saldato ad alta frequenza di precisione,laminatoio per tubi ad alta frequenza di precisione |
Linea di produzione di tubi saldati ad alta precisione F200 × 200 Saldatrice per tubi
La linea di produzione di tubi saldati di precisione ad aggraffatura dritta ad alta frequenza F200 × 200 viene utilizzata principalmente per produrre tubi in acciaio saldati elettrici con uno spessore di 2 a per tubi tondi e tubi quadrati.Sulla base della digestione e dell'assorbimento di apparecchiature simili in patria e all'estero, ogni singola macchina di questa linea di produzione è progettata in modo innovativo in combinazione con le condizioni nazionali del mio paese.Il funzionamento e la manutenzione sono convenienti, il livello di progettazione e la qualità di fabbricazione sono ai vertici del paese e la struttura e la precisione hanno raggiunto il livello delle unità introdotte negli ultimi anni.Questa unità ha un'elevata qualità di lavorazione e precisione di assemblaggio e adotta un passaggio di rotolo ragionevole, che può produrre tubi d'acciaio saldati elettricamente con una precisione relativamente elevata.
1. Parametri e specifiche principali
Conforme alla norma YB189-64 |
|
Materiale |
Acciaio a basso tenore di carbonio e acciaio da costruzione debolmente legato |
Proprietà meccaniche | σb≤610Mpa,σs≤345MPa |
larghezza della striscia | 300~800 mm |
spessore della striscia | 2,0~6,0 mm |
ID delle bobine | Φ580~φ630mm |
OD delle bobine | φ1300~φ2000mm |
Peso della bobina | ≤18.0T |
2. Specifiche del tubo saldato
dimensione del tubo quadrato | Da 75x75 a 200x200mm |
spessore del tubo quadrato | Da 2,0 a 6,0 mm |
Finire la lunghezza del tubo | da 6 a 9 m |
Precisione di taglio | ± 2 mm |
Velocità di formazione | Da 10 a 50 m/min |

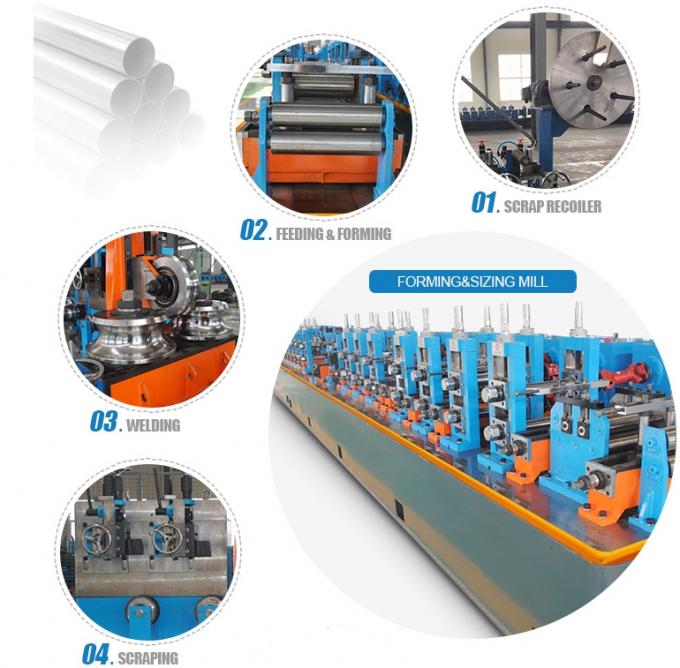

3. Parametri principali di ciascuna unità
caricamento L'auto è una struttura di saldatura in acciaio, ha una sella di sollevamento e un'auto trasversale in due parti. La sella di sollevamento è del tipo con asta di guida a quattro colonne, sella di sollevamento del cilindro dell'olio. L'auto trasversale è strutture in acciaio, sul corpo dell'auto è dotata di quattro ruote. da un motore, camminando lungo la rotaia fissata in base.
Lo svolgitore ha la struttura di un cono.Utilizzato per supportare la bobina d'acciaio e fornire materia prima per la linea di produzione. La macchina è composta principalmente da base, albero principale, supporto rotante, sistema di freno pneumatico, per espansione tipo cantilever. espansione idraulica e guida pneumatica
La testa dritta è utilizzata principalmente per condurre la nuova alimentazione della testa in acciaio della bobina nell'unità spianatrice dopo che l'unità svolgitore ha portato la bobina nel posto di lavoro
La livellatrice viene utilizzata per livellare la testa e l'estremità del nastro di acciaio, facilitandone il taglio e il saldatore.
Shear & Weder viene utilizzato per tagliare le estremità irregolari delle strisce e quindi collegare le strisce mediante saldatura.
L'accumulatore orizzontale è l'inclusione principale nel dispositivo di stampa e trasporto del materiale, l'assemblaggio dell'accumulatore, l'unità materiale di trasporto, l'unità di controllo elettrica.
Macchina formatrice.La striscia di acciaio va nel supporto di formatura, quindi nella parte di formatura in una forma rotonda, quindi viene saldata e sagomata al quadrato.
utilizzato per tagliare con precisione il tubo alla lunghezza automaticamente a condizione che il tubo sia continuamente erogato dal mulino ad alta velocità.
