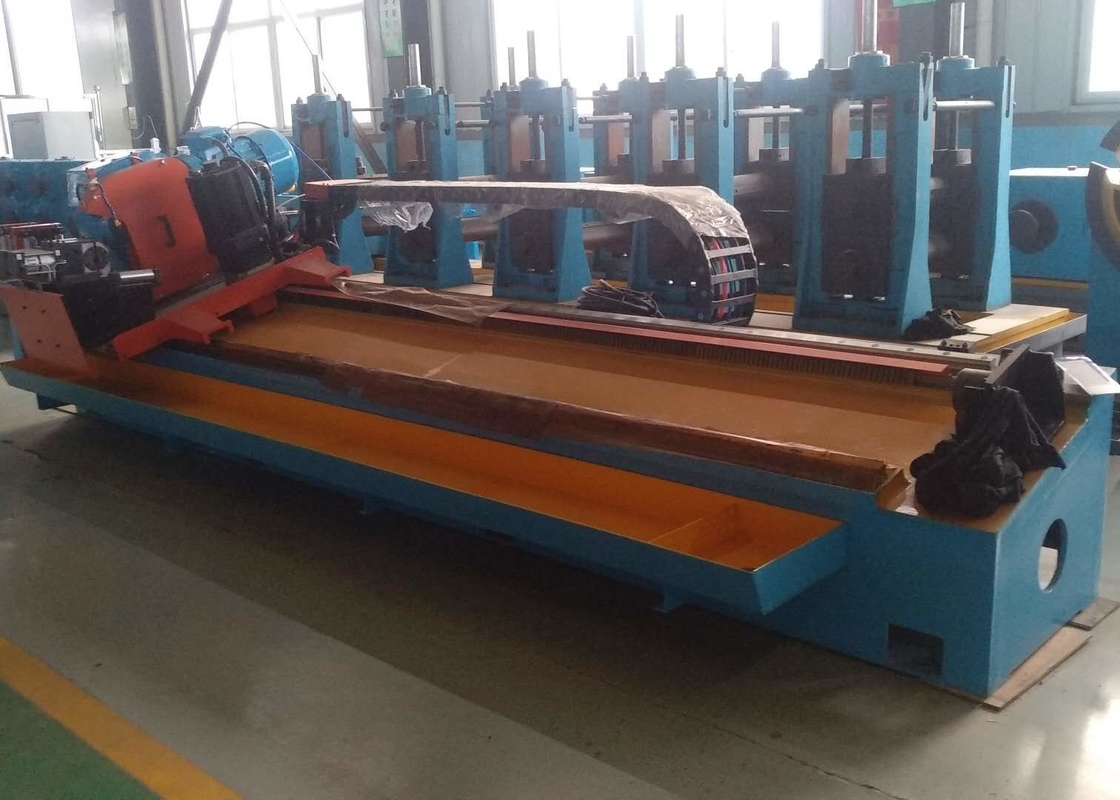

Macchina per la fabbricazione di tubi rotondi da 60 mm per la fabbrica di tubi ERW
Introduzione generale alla macchina
È progettato per la produzione di tubi di acciaio saldatura, compresi i tubi rotondi, quadrati e deformati.
La linea di produzione, che adotta un progetto di passaggio a rotoli, può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio ad alta precisione.
Principali parametri e specifiche
|
(1)Specificità del materiale:
|
|
Norme
|
acciaio al carbonio, acciaio galvanizzato a caldo
|
|
Materiale
|
Acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe
|
|
Proprietà meccaniche
|
σb≤520Mpa,σs≤365Mpa
|
|
Larghezza della striscia
|
110-200 mm
|
|
Spessore della striscia:
|
0.9-3 mm
|
|
Diametro interno delle bobine
|
Φ508 mm
|
|
Diametro esterno delle bobine
|
Φ1300 φ2000 mm
|
|
Peso della bobina
|
≤ 11T
|
|
(2) Specifica del tubo
|
|
Diametro del tubo
|
tubo rotondo:φ38-60 mm
tubo quadrato :30x30,40x40,50x50 mm
Pipa di ricarica: 40x20, 50x30, 60x40
Spessore:00,9-3,0 mm
|
|
Distanze
|
6 metri
|
|
Precisione di taglio dei tubi
|
0-6 mm
|
|
Velocità di formazione
|
Massimo 160m/min per spessore di 2 mm
|
|
(3)L'acquirente deve fornire da sé
|
|
Negozio di lavoro
|
95x12m, H>5m ((griglia a terra)
|
|
Potenza
|
Approx.850KW 380V/60Hz/3fase
|
|
Circolazione Acqua di raffreddamento ((intero sistema)
|
Flusso: 30+30 CBM
Volume della piscina: 40 m3
|
|
Aria compressa
(intero sistema)
|
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
|
|
Cavo
|
Tutti i cavi fuori dalla mia macchina, li compri dopo aver riparato la macchina.
|
Tabella dei parametri
Modello Diametro ((mm) Spessore ((mm) Velocità ((m/min) Potenza principale ((kw) Saldatore ad alta frequenza ((KW) Superficie ((m2)
HG32 10-32 0,4-1.5 30-100 250 100 12x100
HG50 12-50 0,6-2.5 30-90 300 150 12x100
HG76 12-76 1-3 30-90 320 200 12x100
HG89 32-89 1-4 30-80 350 300 12x100
HG114 45-114 1.5-5.0 30-60 400 300 12x100
HG165 60-165 3-7 30-50 600 400 12x100
HG219 114-219 4-8 20-40 800 500
HG273 114-273 4-10 15-30 1000 600 18x160
HG325 165-325 4-10 10-30 1200 600 12x100
HG426 165-426 4-12.7 8-25 1400 800 12x100
HG508 219-508 4-16 8-20 2000 1000 12x100 |
Processo di lavoro
Acciaio a striscia → discolatore → raddrizzatore → appiattitore → saldatore → saldatore da taglio → unità di materiale di stoccaggio → tubo formato, saldatore, raffreddatore, preciso
Garanzia di qualità e servizio post-vendita
attrezzature in arrivo presso l'acquirente, il personale dei servizi tecnici in loco, depurazione, manutenzione, messa in servizio, messa in servizio, istruzioni di funzionamento e manutenzione,responsabile della formazione tecnica del personale di manutenzione e di esercizio delle apparecchiature dell'acquirente. utilizzati dagli utilizzatori rispettano le regole, in condizioni normali di funzionamento delle attrezzature, da 12 mesi dalla data di arrivo delle attrezzature, come un impatto positivo sulla qualità di utilizzo,danni alle parti portano all'attrezzatura non può funzionare normalmente, la fabbrica provvederà alla riparazione o alla sostituzione gratuitamente.
Su di noi
Hebei Tengtian welded pipe equipment manufacturing co., ltd è una raccolta di ricerca scientifica, produzione,vendite e servizi come uno dei produttori professionali di apparecchiature per tubi saldati ad alta frequenza e di apparecchiature di apertura in acciaio a piega freddaLa nostra azienda è specializzata nella produzione di tubi saldati ad alta frequenza, taglio, apertura in acciaio a piega fredda, unità in acciaio inossidabile e altre attrezzature dell'impresa,la società ha una capace e capacità di business forte team vibrante.è stato esportato in Corea del Sud,Vietnam,Indonesia,Sud Africa,Kazakhstan e in decine di altri paesi e regioni,con un grande successo da parte dei commercianti nazionali ed esteri.
