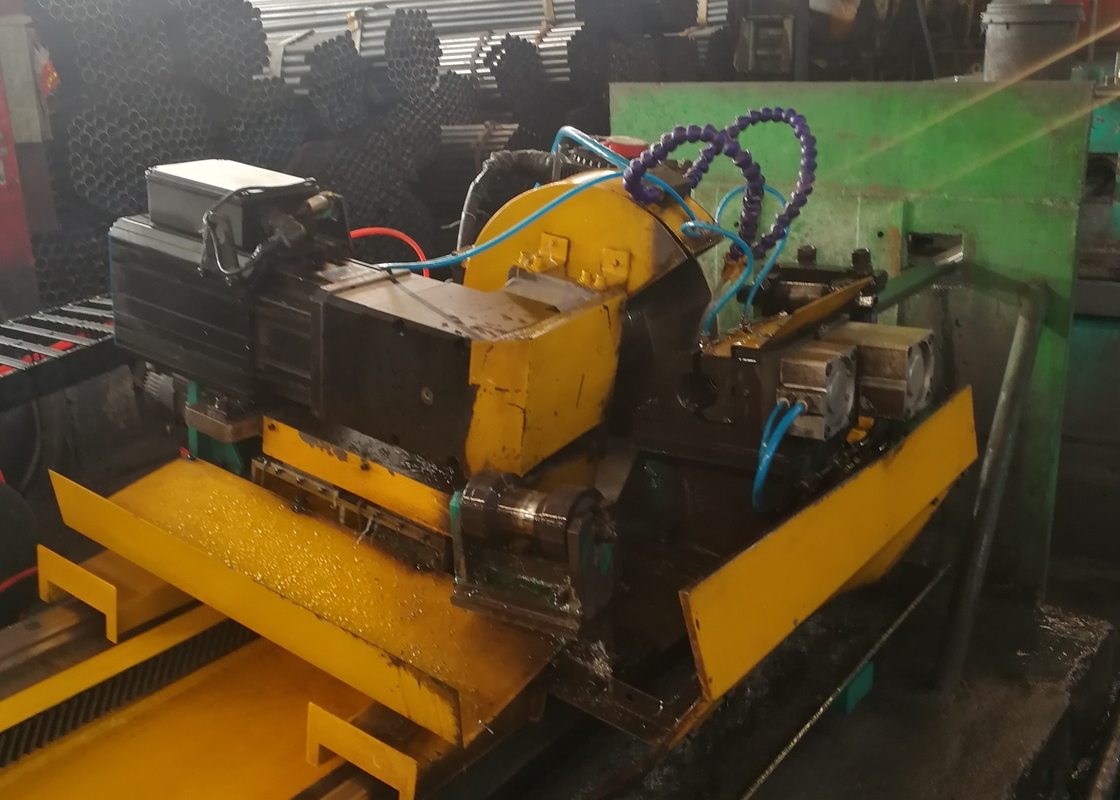

HG20mm di diametro di acciaio di carbonio saldatura di tubi Mill macchina per tubo rotondo
Introduzione generale alla macchina
La linea di produzione di tubi saldati ad alta frequenza HG 20 è progettata per produrre tubi rotondi saldati da 10-20 mm di diametro e da 2,0 a 4,0 mm di spessore della parete.la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio di alta precisione.
Principali parametri e specifiche
|
(1)Specificità del materiale:
|
|
Norme
|
Conformi alla norma YB189-64
|
|
Materiale
|
Acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe
|
|
Proprietà meccaniche
|
δs≤345Mpa δb≤610Mpa
|
|
Larghezza della striscia
|
Da 30 mm a 80 mm
|
|
Spessore della striscia:
|
2.0-4.0 mm
|
|
Diametro interno delle bobine
|
φ480 φ570 mm
|
|
Diametro esterno delle bobine
|
φ1000 φ1800 mm
|
|
Peso della bobina
|
≤ 2,5 T
|
|
(2) Specifica del tubo
|
|
Diametro del tubo
|
Tubo rotondo: 10-20 mm
Stessa dimensione del tubo Rec.
Spessore:1.0-2.0 mm
|
|
Distanze
|
6-12 m
|
|
Precisione di taglio dei tubi
|
0-6 mm
|
|
Velocità di formazione
|
10-50 m/min
|
|
(3)L'acquirente deve fornire da sé
|
|
Negozio di lavoro
|
60x6m, H>5m ((griglia a terra)
|
|
Potenza
|
Approx.1212KW 380V/50Hz/3fase
|
|
Circolazione Acqua di raffreddamento ((intero sistema)
|
Flusso:20T/h 30 T/h
Volume della piscina: 30 m3
|
|
Aria compressa
(intero sistema)
|
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
|
|
Altri
|
Elenco delle forniture del venditore
|
Processo di lavoro
Acciaio a striscia → discolatore → raddrizzatore → appiattitore → saldatore → saldatore da taglio → unità di materiale di stoccaggio → tubo formato, saldatore, raffreddatore, preciso
Garanzia di qualità e servizio post-vendita
attrezzature in arrivo presso l'acquirente, il personale dei servizi tecnici in loco, depurazione, manutenzione, messa in servizio, messa in servizio, istruzioni di funzionamento e manutenzione,responsabile della formazione tecnica del personale di manutenzione e di esercizio delle apparecchiature dell'acquirente. utilizzati dagli utilizzatori rispettano le regole, in condizioni normali di funzionamento delle attrezzature, da 12 mesi dalla data di arrivo delle attrezzature, come un impatto positivo sulla qualità di utilizzo,danni alle parti portano all'attrezzatura non può funzionare normalmente, la fabbrica provvederà alla riparazione o alla sostituzione gratuitamente.
Documento tecnico fornito
Manuale di istruzioni del mulino di tubi (forniti un mese prima della data di consegna)
Certificato di ispezione (fornito al momento della consegna)
Ordine di carico (Fornito al momento della consegna)
Disegno di layout (fornito un mese prima della data di consegna)
Disegno della base di terra (fornito un mese prima della data di consegna)
Diagramma del principio elettrico
Disegno di montaggio complessivo di ogni unità della linea
Diagramma delle parti vulnerabili
Imballaggio e consegna
Dettagli dell' imballaggio
Questo tipo di macchina dovrebbe adottare l'imballaggio nudo e il trasporto marittimo in container.
Tempo di consegna
Spedito entro 45 giorni dal pagamento
