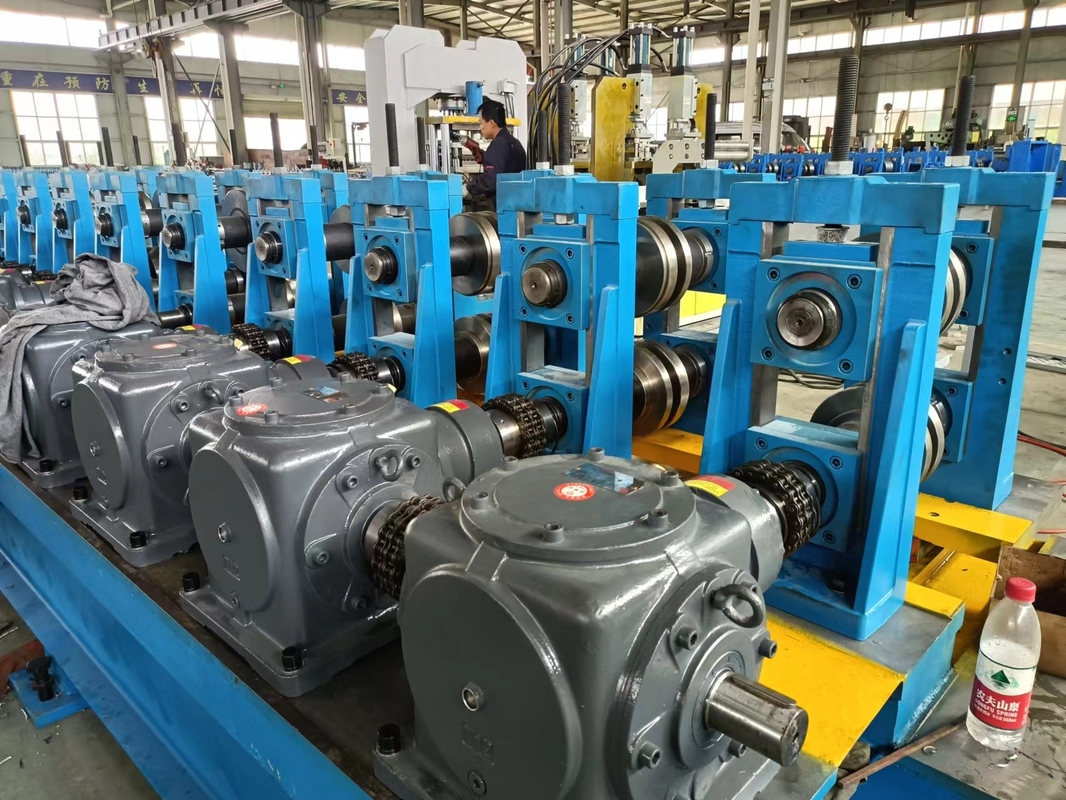

L'unità della serie LW è una macchina per il molino di tubi saldati combinati
Specificativi del prodotto
| Attributo |
Valore |
| Spessore della bobina |
1.5 ∙ 4.5 mm |
| Larghezza della bobina |
160 ∼ 400 mm |
| Diametro interno |
φ508 φ610 mm |
| Diametro esterno |
φ1500 φ2000 mm |
| Velocità |
75×45×80m/min; 100×100×60m/min |
| Garanzia |
Un anno |
| Materiale |
HRC a basse emissioni di carbonio |
Specificità del materiale
Standard:YB189-64
Materiale:Acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe
Proprietà meccaniche:σb≤520Mpa, σs≤365Mpa
Larghezza della striscia:160 ∼ 400 mm
Spessore della striscia:1.5 ∙ 4.5 mm
Diametro interno della bobina:φ508 φ610 mm
Diametro esterno della bobina:φ1500 φ2000 mm
Peso della bobina:≤ 10,0 T
Specificativi dei tubi saldati
Diametro rotondo del tubo:φ40 φ127 mm
Dimensioni quadrate del tubo:40×40-100×100 mm
Spessore del tubo rotondo:1.5 ∙ 4.5 mm
Spessore del tubo quadrato:10,5-4,5 mm
Lunghezza del tubo finale:4 ¢ 12 m
Precisione di taglio:± 1,5 mm
Velocità di formazione:75X45 - 80m/min; 100X100 - 60m/min
Fornitura di energia elettrica, acqua e aria
Volume di potenza:Circa 900 kW.
Fonte di alimentazione:380V/60Hz/3fase
Flusso dell'acqua di raffreddamento:20 T/h ¥30 T/h
Volume del pool:30 m3
Flusso d'aria compressa:5 m3/min
Pressione:5·11 kg/cm2
Processo di produzione
- Caricamento della bobina
- Discocchiatura
- Taglio e saldatura
- Accumulatore a spirale orizzontale
- Formaggio, saldatura ad alta frequenza, deboraggio, raffreddamento, dimensionamento, raddrizzamento
- Seghe da taglio
- Imballaggio
- Immagazzinamento
Parametri principali di ciascuna unità
Diametro esterno della bobina:Φ1600-2000 mm
Diametro interno della bobina:Φ508-610 mm
Larghezza della striscia:160-400 mm
Spessore della striscia:10,5-4,5 mm
Peso della striscia:Max 7,0T
Tipo di espansione:Struttura di blocco scorrevole idraulica di espansione
Interruzione:Azionamento pneumatico, 2 pezzi di rottura del disco
Materiale del mandrello:40Cr, HB220-260
Al centro più alto:1100 mm
