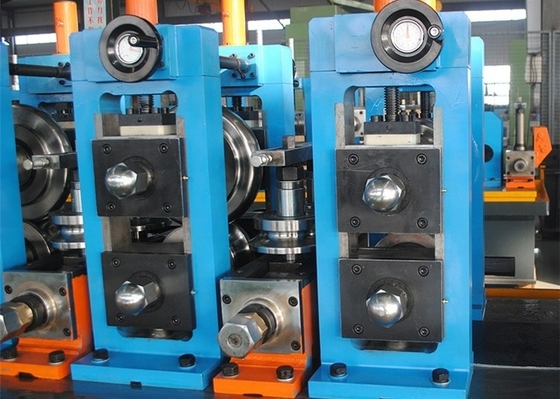

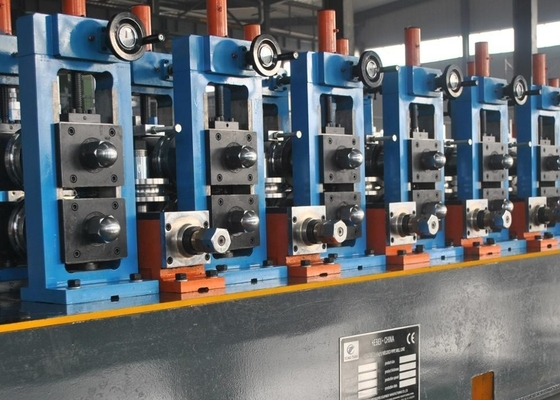

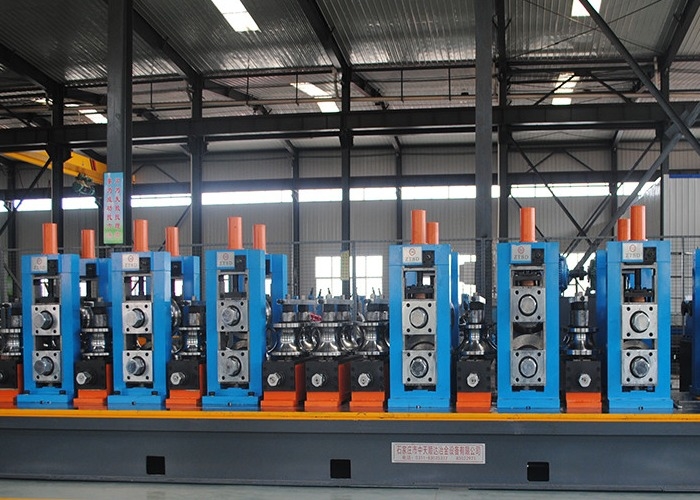

HG 50 Macchina per la formazione di rotoli di tubi ad alta velocità
HG50 alta frequenza linea di produzione di tubi a saldatura dritta viene utilizzato per la produzione di tubi di acciaio saldatura. Dopo aver assorbito la tecnologia avanzata di produzione di tubi sia all'estero che domestico,la nostra linea di produzione innovativa progettata e ogni singola unità della linea di produzione non è solo economica ma anche pratica.
Vantaggio del prodotto:
- Alta precisione
tra i salti a rulli a livello 0.01, tra telaio e lunghezza di scorrimento ≤ 0.02, grado verticale del telaio ≤0.05, ciascun grado di parallelo del telaio ≤ 0.1, errore di diametro e di rotondità del tubo in acciaio ≤ 0.08
- Utilizzare la tecnologia giapponese per rendere richiesto ai clienti stranieri che hanno bisogno dell'elevato requisito di precisione
- Programmabile utilizzare l'attrezzatura verme e regolazione verme, la precisione di regolazione è elevata, energia accuratamente
- La cicatrice di raschiatura può essere regolato regolazione 3D, raschiatore può lungo il cerchio di acciaio ± 20 ° di rotazione.
- Rotondo diventa quadrato è turco testa spinta quadrato, può ridurre il peso dello stampo, formando stabile, uniforme angolo R.
- Livello a livello dell'albero aumentare blocco di ammortizzatore di nylon, ridurre l'impatto sull'albero e cuscinetto.
Processo di produzione
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Specificità:
1. Materie prime
| 1 |
Applicazione dei materiali |
Fabbricazione a partire da prodotti della voce 8528 |
| 2 |
Grado del materiale |
Acciaio a basso tenore di carbonio, acciaio a bassa lega:σb ≤ 380 Mpa,σs ≤ 275 MPa |
| 3 |
Identificazione delle strisce d'acciaio |
Φ 508 mm |
| 4 |
OD delle strisce d'acciaio |
Φ 1800 mm |
| 5 |
Peso della bobina |
- Max, ti prego.2.5 T |
2. gamma di produzione:
| Tubo rotondo |
12. 7 - 53mm |
Spessore: 0,6 - 2,0 mm |
| Pipa quadrata |
10 * 10 - 41 * 41 mm |
Spessore: 0,6 - 2,0 mm |
3H.F. Welder:Saldatore ad alta frequenza da 200 kW
4Velocità di linea:Max. 120 m / min
5Lunghezza del tubo: 4-6 m
6- Precisione di taglio:± 1,5 mm
7. Dimensione dell'intera linea:circa 70 x 6 m
Come produttore e fornitore di macchine per la fabbricazione di tubi certificati CE e ISO9001: 2008 in Cina.Morrcco, Kazakistan, Uzbekistan, Tagikistan, Siria, Iran, Iraq, Messico, Sri Lanka, Pakistan, Thailandia, Vietnam e altri oltre 30 paesi.
Se avete qualche interesse, non esitate, saremo lieti di aiutarvi.
