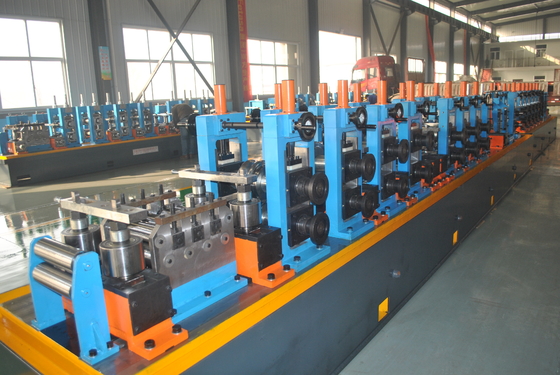

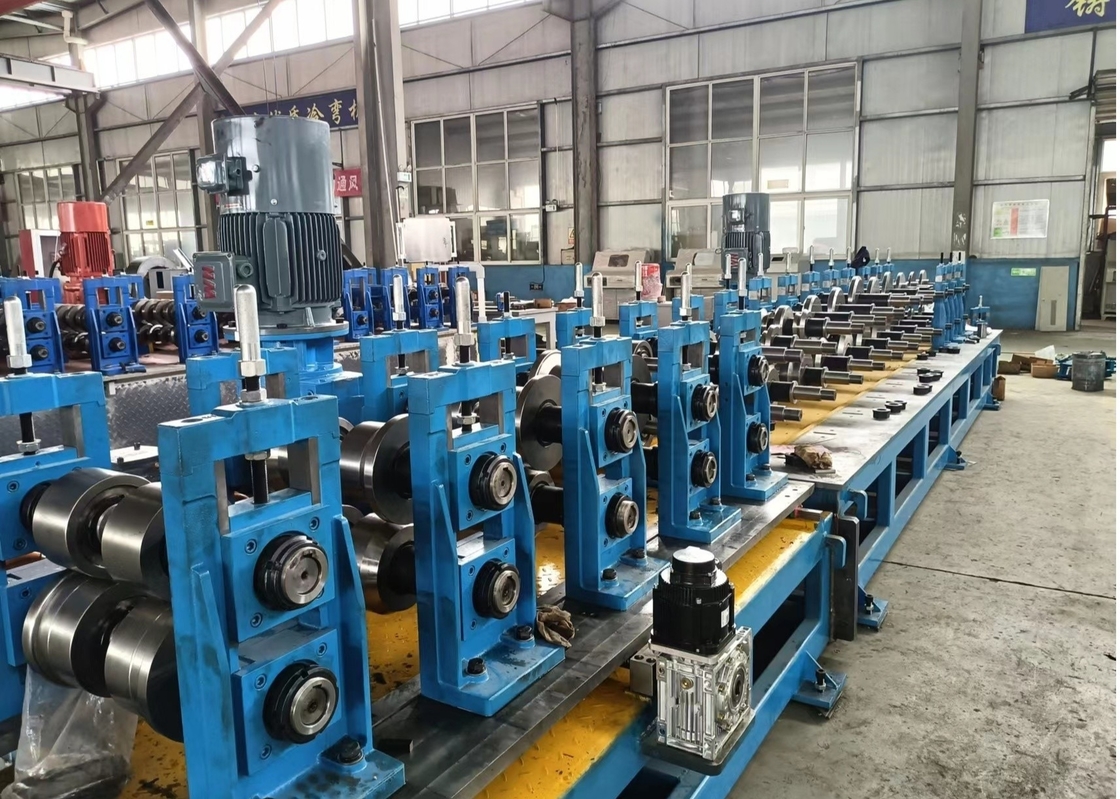

Acciaio al carbonio 89 mm Fabbricazione di tubi di saldatura rotonda ad alta frequenza
1.Introduzione generale della macchina
La linea di produzione di tubi saldati rotondi ad alta frequenza è utilizzata per la produzione di tubi saldati con un diametro di Φ 45 - Φ 102 mm e uno spessore di parete di 0,0 - 4,0 mm.L'attrezzatura ha un'alta precisione e una buona stabilitàL'attrezzatura principale viene elaborata dal centro di lavorazione CNC per garantire l'accuratezza di ogni parte, in modo da garantire l'accuratezza dell'intera macchina e garantire la qualità del prodotto.
2Parametri e specifiche principali:
(1) Specifiche del materiale:
| Materiale |
Acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe |
| larghezza della striscia |
160 - 320 mm |
| spessore della striscia |
1, 0 - 4, 0 mm |
| Identificazione delle bobine |
508 mm |
| O.D. di bobine |
1800 mm |
| Peso della bobina |
6 T |
(2) Specifica dei tubi saldati:
| Diametro del tubo rotondo |
Φ 45 φ 102 mm |
| spessore del tubo |
1, 0 - 4, 0 mm |
| Lunghezza del tubo finale |
6 m |
| Precisione della lunghezza del taglio |
± 3 mm |
| Velocità di formazione |
20 - 60 m / min |
⑶Il laboratorio richiede: 6 m di larghezza, 80 m di lunghezza, almeno 5 m di altezza dalle rotaie del soffitto al terreno.
AvvisoSi può modificare in base alla durata effettiva del seminario
3. Processo di lavoro:

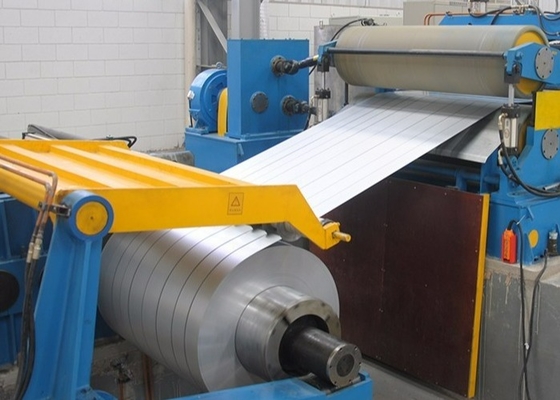

Acciaio a striscia → discolatore → raddrizzatore → appiattitore → saldatore → saldatore da taglio → unità di materiale di stoccaggio → tubo formato, saldatore, raffreddatore, preciso
